网孔型工厂电气控制电力拖动技能及工艺实训考核装置

网孔型工厂电气控制电力拖动技能及工艺实训考核装置
  • 型号:TRYKW-845F
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

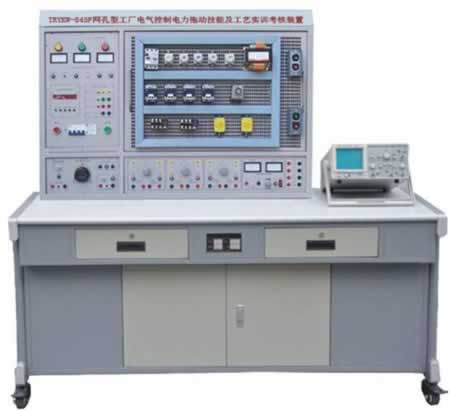

TRYKW-845F网孔型工厂电气控制电力拖动技能及工艺实训考核装置

一、网孔型工厂电气控制电力拖动技能及工艺实训考核装置简介:

TRYKW-845F网孔型工厂电气控制电力拖动技能及工艺实训考核装置综合了大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程教学大纲的要求而研发。采用“网孔板”结构,功能和性能优越,符合职业教育改革和发展,其外形美观、结构合理、牢固、耐用,配备多种常用电机及配套工作电源。实训内容丰富,实训方法接近工业现场,实训方法灵活、增加元器件即可增加实训项目,可扩展性强。实训设备设置多重科学安全保护措施,确保设备和操作者人身安全,特别适用于各院校现阶段实训设备的更新改造,迅速开设实训课程的理想教学实训设备。

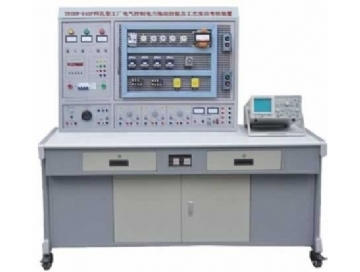

网孔型工厂电气控制电力拖动技能及工艺实训考核装置

二、网孔型工厂电气控制电力拖动技能及工艺实训考核装置技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1.0KVA

4、重量:200Kg

三、网孔型工厂电气控制电力拖动技能及工艺实训考核装置实训屏构成与性能:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、三相四线电源输入:三只红、黄、绿指示灯亮。接通总开关,由接触器通过起动、停止按钮进行电源控制。

3、设有450V指针式交流电压表三只,指示输入三相电源线电压。

4、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者人身安全。

5、实验管理器:平时作为时钟使用,具有设定密码、实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。

6、励磁电源:直流220V/0.5A,具有短路保护

7、电枢电源:直流0-220V/2A连续可调电源一路,具有短路保护

8、连续可调交流电源:0-240V连续可调,具有短路保护

9、可调同步励磁电机电源:0-40V/2A连续可调,具有短路保护

10、磁盘电阻:90Ω四组,900Ω两组

11、整流二极管:IN5408四只

四、网孔型工厂电气控制电力拖动技能及工艺实训考核装置实训操作桌:

铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

五、参考实训项目配备元器件(每台):

序号

名称

数量

单位

序号

名称

数量

单位

1

三相断路器

1

12

信号灯

6

2

交流接触器

6

13

接线端子排

5

3

热继电器

2

14

G型导轨

1

4

时间继电器

2

15

钮子开关

3

5

三相双投闸刀

1

16

走线槽

2

6

三相闸刀

1

17

尖嘴钳

2

7

倒顺开关

1

18

螺丝刀

4

8

BK变压器

1

19

三相双速异步电动机

1

9

行程开关

4

20

三相异步电动机

1

10

保险座

6

21

三相同步电动机

1

11

铁壳按钮

2

22

直流并(他)励电动机

1

六、网孔型工厂电气控制电力拖动技能及工艺实训考核装置参考实训考核项目:

1.三相异步电动机闸刀开关正转控制线路

2.三相异步电动机接触器点动正转控制线路

3.三相异步电动机具有自锁的正转控制线路

4.三相异步电动机具有过载保护的正转控制线路

5.三相异步电动机倒顺开关控制正反转控制线路

6.三相异步电动机接触器联锁的正反转控制线路

7.三相异步电动机按钮联锁的正反转控制线路

8.三相异步电动机按钮接触器复合联锁控制线路

9.工作台自动往返行程控制线路

10.三相异步电动机接触器控制串联电阻降压起动线路

11.三相异步电动机时间继电器控制串联电阻降压控制线路

12.三相异步电动机手动Y/△降压起动

13.三相异步电动机接触器控制Y/△降压起动

14.三相异步电动机时间继电器控制Y/△降压起动

15.三相异步电动机QX3-13型Y/△自动起动控制线路

16.三相异步电动机的多地控制

17.三相异步电动机半波整流能耗制动控制线路

18.三相异步电动机全波整流能耗制动控制线路

19.C620车床电气控制线路

20.三相异步电动机手动降压起动

21.三相异步电动机单相运行反接制动控制线路

22.电动葫芦电气控制线路

23.C6163车床电气控制线路

24.三相异步电动机控制电路联锁控制线路

25.三相异步电动机主电路联锁控制线路

26.双速电机手动变速器控制线路

27.双速电机时间继电器控制强路

28.同步电动机的能耗制动控制线路

29.直流电机启动训练

30.直流电机的调速训练

31.直流电机反转训练

32.直流电机制动实验训练

33.直流电机拆装训练

34.直流电机检修训练
