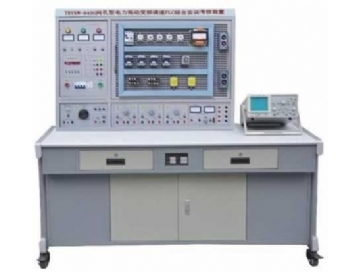

网孔型电力拖动变频调速PLC综合实训考核装置

网孔型电力拖动变频调速PLC综合实训考核装置
  • 型号:TRYKW-845G
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYKW-845G网孔型电力拖动变频调速PLC综合实训考核装置

一、网孔型电力拖动变频调速PLC综合实训考核装置简介

TRYKW-845G网孔型电力拖动变频调速PLC综合实训考核装置包括交流和直流电动机的电力拖动,常用低压电器及基本控制电路,同时增加了基于PLC和变频器的电机基本控制线路,以及常用机床的控制线路。实训设备外形美观、结构合理、实训内容丰富,实训方法接近工业现场,实训方法灵活,可扩展性强。网孔型电力拖动变频调速PLC综合实训考核装置适用于自动化专业与机电一体化专业开设的《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》等课程所开设的技能训练。

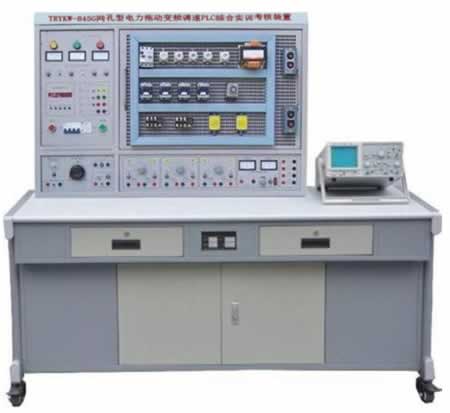

网孔型电力拖动变频调速PLC综合实训考核装置

二、网孔型电力拖动变频调速PLC综合实训考核装置特点:

1、采用网孔板结构,实训方法灵活,接近工业现场,可增加元器件增加实训内容,便于二次开发及功能扩展。

2、实训装置由电机、导轨、编码器、测量仪表、PLC主机、变频器等单元组成,实训内容丰富。

3、安全保护措施合理、科学,外观豪华、气魄。

4、基于PLC及变频器的电气控制实训项目,配备了MCGS组态软件与计算机进行通信监控实训运行状态。

三、网孔型电力拖动变频调速PLC综合实训考核装置技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1.0KVA

4、重量:200Kg

是、网孔型电力拖动变频调速PLC综合实训考核装置构成与性能:

1、实训屏外壳:铁质双层亚光密纹喷塑结构,铝质面板。

2、三相四线电源输入:三只红、黄、绿指示灯亮。接通总开关,由接触器通过起动、停止按钮进行电源控制。

3、设有450V指针式交流电压表三只,指示输入三相电源线电压。

4、安全保护:设有电压型漏电保护器和电流型漏电保护器,并有单片机自动全程监控过载或短路,自动切断总电源,故障排除按下复位按钮方可再次启动电源,确保设备和操作者人身安全。

5、实验管理器:平时作为时钟使用,具有设定密码、实训考核时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的告警次数,为操作者实训、考核提供一个统一的标准。

6、励磁电源:直流220V/0.5A,具有短路保护

7、电枢电源:直流0-220V/2A连续可调电源一路,具有短路保护

8、连续可调交流电源:0-240V连续可调,具有短路保护

9、可调同步励磁电机电源:0-40V/2A连续可调,具有短路保护

10、磁盘电阻:90Ω四组,900Ω两组

11、整流二极管:IN5408四只

五、网孔型电力拖动变频调速PLC综合实训考核装置实训操作桌:

铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,设有抽屉和元件储存柜,结构坚固、造型美观大方。

六、参考实训项目配备元器件:

序号

名称

数量

单位

序号

名称

数量

单位

1

三菱FX1N-24mR-001型主机

1

15

保险座

6

2

三菱FR-S520SE-0.4KW变频器

1

16

铁壳按钮

2

3

SC-09编程通讯电缆

1

17

信号灯

6

4

通讯模块及PLC编程软件

1

18

接线端子排

5

5

不锈钢电机导轨和光电编码器

1

19

G型导轨

1

6

三相断路器

1

20

钮子开关

3

7

交流接触器

6

21

走线槽

2

8

热继电器

2

22

尖嘴钳

2

9

时间继电器

2

23

螺丝刀

4

10

三相双投闸刀

1

24

三相异步电动机(380V)

2

11

三相闸刀

1

25

三相异步电动机(220V)

1

12

倒顺开关

1

26

直流并(他)励电动机

1

13

BK变压器

1

27

三相双速电机

1

14

行程开关

4

28

三相同步清电动机

1

七、网孔型电力拖动变频调速PLC综合实训考核装置实训项目:

(1)电机基础实训

1.直流并(他)励电动机的认识实验

2.直流并(他)励电动机的空载实验

3.直流并(他)励电动机的工作特性

4.三相鼠笼异步电动机的认识实验

5.三相鼠笼异步电动机的空载实验

6.三相鼠笼异步电动机的工作特性

7.三相同步电动机的认识实验

8.三相同步电机的空载实验

9.三相双速电机的认识实验

(2)电机控制部分

直流并(他)励电动机控制

1.电枢回路串电阻启动及调速

2.电机正反转及制动实验

3.减压启动及降低电源电压调速

三相异步电动机控制

1.三相异步电动机闸刀开关正转控制线路

2.三相异步电动机接触器点动正转控制线路

3.三相异步电动机具有自锁的正转控制线路

4.三相异步电动机具有过找保护的正转控制线路

5.三相异步电动机倒顺开关控制正反转控制线路

6.三相异步电动机接触器联锁的正反转控制线路

7.三相异步电动机按钮联锁的正反转控制线路

8.三相异步电动机按钮接触器复合联锁控制线路

9.工作台自动往返行程控制线路

10.三相异步电动机接触器控制串联电阻降压起动线路

11.三相异步电动机时间继电器控制串联电阻降压控制线路

12.三相异步电动机手动Y/△降压起动

13.三相异步电动机接触器控制Y/△降压起动

14.三相异步电动机时间继电器控制Y/△降压起动

15.三相异步电动机QX3-13型Y/△自动起动控制线路

16.三相异步电动机的多地控制

17.三相异步电动机半波整流能耗制动控制线路

18.三相异步电动机全波整流能耗制动控制线路

19.C620车床电气控制线路

20.三相异步电动机手动降压起动

21.三相异步电动机单相运行反接制动控制线路

22.电动葫芦电气控制线路

23.C6163车床电气控制线路

24.三相异步电动机控制电路联锁控制线路

25.三相异步电动机主电路联锁控制线路

三相同步电机控制

1.同步电机正转控制电路

2.同步电动机的能耗制动控制线路

三相双速电机控制

1.双速电机手动变速控制线路

2.接触器控制双速电机的控制线路

3.时间继电器控制双速电机的控制线路

(3)基于PLC下的电机控制实训

1.PLC控制的三相异步电动机正反转控制

2.PLC控制的三相异步电动机Y/△启动控制

3.PLC控制的三相异步电动机降压启动控制

4.PLC控制的三相异步电动机能耗制动控制

5.C620车床电气控制线路

6.C6263车床电气控制线路

7.电动葫芦电气控制线路

(4)基于变频器的电机拖动与控制实训

1.变频器功能参数设置与操作

2.变频器报警与保护功能

3.多段速度选择变频调速

4.外部端子点动控制

5.控制电机正反转运动控制

6.控制电机运行时间操作

7.瞬间停电变频器参数设定

8.外部电压变频调速

9.三相异步电动机的变频开环调速

(5)PLC、变频器的电机拖动与控制实训

1.基于PLC通信方式的多段速选择变频调速

2.基于PLC通信方式的变频器开环调速

3.基于PLC通信方式的变频器闭环调速
