电子工艺实训考核台,电子工艺技术教学设备

电子工艺实训考核台,电子工艺技术教学设备
  • 型号:TRYGY-01E
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYGY-01E电子工艺实训考核台,电子工艺技术教学设备

一、电子工艺实训考核台功能简介:

TRYGY-01E电子工艺实训考核台适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工电子技术》中模拟与数字电路模块的教学与实验实训,还可以满足电子实训;电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

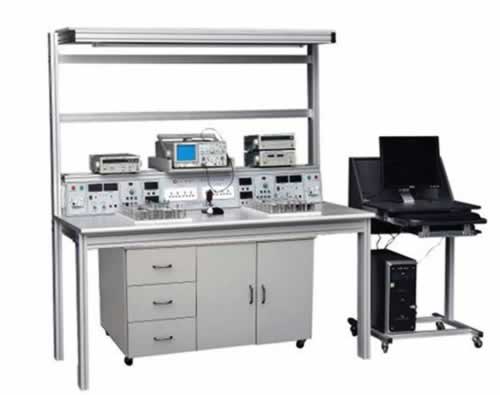

电子工艺实训考核台,电子工艺技术教学设备

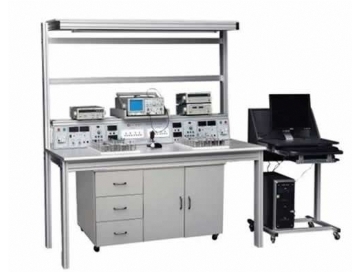

电子工艺实训考核台,电子工艺技术教学设备,电工电子技术实训装置

二、电子工艺实训考核台技术指标:

1.工作电源:两相三线AC220V±10%50Hz

2.温度:-10~40℃;环境湿度:≤90%(25℃)

3.外形尺寸:长×宽×高=1600×850×1800mm

4.整机功耗:≤1.5KW

5.安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、电子工艺实训考核台功能特点

电子工艺实训考核台大体构成上分:铝合金活动框架、电源台、实验元件盒。

电源台:由两路相互独立、对称的实验电源和仪表组组成,可同时满足2人在同一实验台上完成不同的实验内容方便实训考核,装置采用单相电源供电,并配有带漏电保护的空气开关,熔断器以确保使用安全。

实验电源每路配置:一组可调的直流电源0~24V/2A,并带有过载、短路软保护功能,软保护的值还可进行调节;一组3~24V交流电源,七档可调;一组±5V、±12V直流稳压电源;一只精密数字电压表(DC30V),一只精密数字电流表(DC2000mA);以及8路单相电源插座,可以方便设备、仪表的扩展时使用。

实训台配置的实验元件盒,实验桌中央配有通用电路板,电路板注塑而成,表面布有九孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路,元件盒盒体透明,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。

四、电子工艺实训考核台配置

序号

产品名称

型号规格

数量

单位

备注

1

电子工艺实训桌

1600*850*1800mm

1

铝合金框架

2

电子工艺电源台

1515*230*230mm

1

铁质

3

函数发生器0.1HZ~2MHZ

(正弦波、三角波、方波)

CA1634

1

4

电工电子创新模块

1

5

实验连接线

1

6

电脑小推车

1

7

航空插连接线

1

4米

8

日光灯座(连灯)

1

9

双踪示波器

CA620

1

10

数字毫伏表

2171D

1

11

数字频率计

F1000

1

12

编程器

1

配套工具

序号

名称

型号/规格

单位

数量

1

烙铁(带架)

35W

1

2

剥线钳

鸿义

1

3

斜口钳

6寸

1

4

尖嘴钳

6寸

1

5

十字螺丝刀

新发

1

6

一字螺丝刀

新发

1

7

一字螺丝刀(小)

得力

1

8

十字螺丝刀(小)

得力

9

美工刀

1

电工电子创新模块清单:

元件名称

型号

数量

备注

电阻

0.5Ω

1

1/2W

电阻

1

1/2W

电阻

5.1Ω

2

1/2W

电阻

51Ω

1

1/2W

电阻

100Ω

3

1/4W

电阻

150Ω

1

1/4W

电阻

200Ω

1

1/4W

电阻

300Ω

2

1/4W

电阻

330Ω

2

1/4W

电阻

430Ω

1

1/4W

电阻

470Ω

1

1/4W

电阻

510Ω

2

1/4W

电阻

680Ω

2

1/4W

电阻

820Ω

2

1/4W

电阻

1K

3

1/4W

电阻

1.5K

1

1/4W

电阻

2K

2

1/4W

电阻

2.4K

2

1/4W

电阻

2.7K

1

1/4W

电阻

3.3K

3

1/4W

电阻

3.9K

1

1/4W

电阻

4.7K

1

1/4W

电阻

5.1K

1

1/4W

电阻

6.8K

2

1/4W

电阻

10K

4

1/4W

电阻

13K

1

1/4W

电阻

20K

2

1/4W

电阻

39K

2

1/4W

电阻

51K

1

1/4W

电阻

100K

2

1/4W

电阻

200K

1

1/4W

电阻

1M

1

1/4W

电阻

10M

1

1/4W

电位器

470Ω

1

1/2W

电位器

1K

2

1/2W

电位器

4.7K

1

1/2W

电位器

10K

1

1/2W

电位器

22K

1

1/2W

电位器

100K

1

1/2W

电位器

470K

2

1/2W

电解电容

1UF

1

16V

电解电容

10UF

3

16V

电解电容

47UF

3

16V

电解电容

220UF

1

35V

电解电容

470UF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

0.01UF

3

63V

瓷片电容

0.1UF

1

63V

瓷片电容

0.47UF

1

63V

瓷片电容

2UF

1

250V

音频输入变压器

1

音频输出变压器

1

变压器

220/6V.6V.24V

1

8W

电感

1

电感

390UH

1

电感(镇流器)

8W

1

二极管

4007

4

二极管

2AP9

1

发光二极管

2

稳压二极管

2CW54

1

稳压二极管

2CW76

1

晶振

10M

1

场效应管

3DJ6

1

单结管

BT33

1

晶闸管

KP1

2

三极管

3DG6

2

三极管

3DG12

1

三极管

3AX31

2

三极管

3DA1

1

三端稳压

7805

1

指示灯(信号灯)

6V0.1A

1

开关

4

喇叭

8Ω/0.2W

1

继电器

6V

1

音乐集成

4V

1

电平开关和逻辑电平指示

1

灯泡

220V/15W

12

自备

灯座

12

条形磁铁

1

原副线圈

1

直流电表

5MA

1

直流电表

10MA

1

直流电表

50MA

3

直流电表

200MA

1

直流电表

1V

1

直流电表

15V

1

直流电表

±100UA

1

交流电表

500MA

3

日光灯管

8W

1

日光灯座

2

起动器

1

集成座

14脚

2

集成座

16脚

1

集成运放

UA741

2

定时器

NE555

1

TTL与非门

74LS00

1

TTL非门

74LS04

1

TTL与门

74LS08

1

TTL与非门

74LS20

1

TTL或门

74LS32

1

译码器

74LS42

1

TTL触发器

74LS74

1

七段译码器

74LS247

1

全加器

74LS283

1

CMOS或非门

CD4002

1

共阳数码器

546R

1

交流接触器

CJ10﹣10A380V

5

按钮﹣红

LA19﹣11

2

按钮﹣绿

LA19﹣11

4

三相闸刀

HK8﹣16/3

1

热继电器

JRO﹣20/3

2

时间继电器

JS7﹣2A380V

2

电动机

△接380V
