电子生产实训流水线实训设备

电子生产实训流水线实训设备
  • 型号:TRYGY-02C
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

 TRYGY-02C电子生产实训流水线实训设备

一、电子生产实训流水线实训设备简介:

TRYGY-02C电子生产实训流水线实训设备是模拟电子产品的生产加工过程而设计的技能型实训设备。可进行元件整脚、插件、焊接、切脚、补焊、调试、检测等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力,使学员了解电子产品制造过程、熟悉电子产品工艺,掌握电子产品的操作技能,摸拟企业实际生产现场进行零距离的实训操作。适用于广大中专职校技工院校及农民工转化等的操作培训,满足国家职业技能鉴定中心无线电装配调试中级工考证要求。

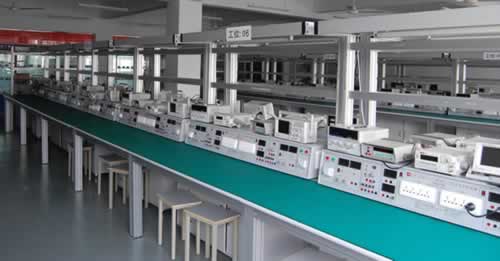

电子生产实训流水线实训设备

二、电子生产实训流水线实训设备技术指标及功能介绍:

1、采用分节结构,每节1.98米,双面对座共计4个工位,每工位长度0.975米。

2、实训台面双面总宽1200mm(单面总宽600mm),工作台面高度750±20mm,线体总高度约为1900mm。

3、实训台上方400mm处设搁板,宽度为400mm,另配有仪器用电源插座。

4、实训台采用三聚氰胺双面贴面板,耐磨、防划、不易损坏,台边采用铝型材包边,经久耐用。

5、挂图区采用铝合金结构,横梁为开模定制的专用工业铝型材,高强度设计,美观耐用;工艺卡板可以方便的进行拆装,任意更换位置。

6、工位配置:

A、40瓦日光灯照明,每节2只;保证操作光源充足明亮;

B、台板下设工具柜,每工位设1个;可存放元器件和工具,便于进行教学管理;

C、标准通用电源插座每工位设1个,置于每个工具柜上部;

D、总电源控制箱采用漏电保护开关进行电源控制,提供4路单相220V交流输出.

E、烙铁插孔,每工位设1个;

F、铺有绿色防静电橡胶皮。

F、机架用40×30mm矩形钢管制造。

G、外观处理:钣金件、机架表面采用静电喷塑,坚固美观。

三、电子生产实训流水线实训设备实训内容

1、手工焊接技术实训:不但能实施PHT元件的手工焊接实习,而且能进行SMT元件的手工焊接实习,从而使学生能全面掌握焊接技能和拆焊技能。

2、元件识别和检测实训:提高学生识别和检测元件的能力。

3、电子整机组装、维修实训:通过教学内容和实训项目的整合和调整,能与国家职业技能鉴定中心无线电装配调试中级工要求一致。另外,通过组织,也可模拟电子整机生产线的整个生产过程。

4、该实训室根据学生的个体情况提供开放的空间,充分激发了学生进行技能实训的积极性和创造性,提高了学生的动手能力。
