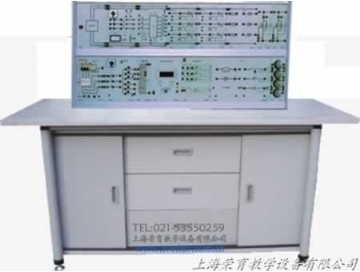

电力电子高级工实训考核装置(无自动设故功能)

电力电子高级工实训考核装置(无自动设故功能)
  • 型号:TRY-780D
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-780D电力电子高级工实训考核装置(无自动设故功能)

一、电力电子高级工实训考核装置简介

TRY-780D电力电子高级工实训考核装置(无自动设故功能)是为电子类工种和电工工种的等级电工实训考核而设计,能反映电力电子技术的发展对工厂企业应用的及时性和先进性,结合上海科学技术出版社出版的《职业技能鉴定培训教材维修电工中级》中相关内容及要求,以科学的手段对相关工种技术工人进行实训、考核、鉴定。其同时也适合各大中专院校开设的《电力电子学》、《变流技术》等课程学生实验、实训。

1、控制屏采用框架式结构,实训考核组件可以自由结合,通用性强,增加核心部件即可扩展新课题的实训、考核,与相应软、硬件技术的发展而同步升级。

2、采用德国流行的实训考核装置结构、技术、方法,合理科学,实训从简到难,循序渐进的原则,注重学员对电力电子线路细节分析及实际运用。

3、实训台保护功能完善、工艺先进、造型大方。

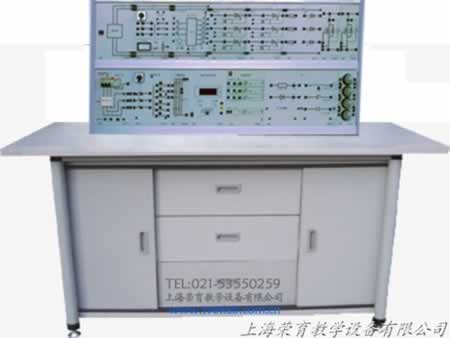

电力电子高级工实训考核装置

二、电力电子高级工实训考核装置技术性能

(一)输入电源:交流380V ±10%  50Hz,三相五线

(二)输出电源:

1、外部电源经安全隔离变压器和多级安全保护装置后从多组插座输出,提供~380V、~220V、~110V交流电源。

2、直流电源:0~15V/1.5A电源为控制板供电,1路12V电源为故障设置电源。

三、电力电子高级工实训考核装置构成与配备

(一)实训桌:1500×800mm,钢木结构。

(二)挂箱支架:长1400mm,上下二层,内有滑槽。

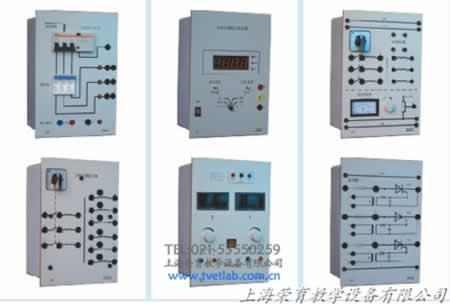

(三)实训模块配置:直流电源板、三相电源变压器、同步变压器模块、双脉冲控制器、晶闸管Ⅰ、晶闸管Ⅱ、二极管板、负载板。

(四)附件:电源插座挂板1块、安全导线50根、标准导线50根、短接桥10只、通信电缆1组、数字万用表1只。

四、电力电子高级工实训考核装置实训项目电力电子高级工实训考核装置

1、三相半波可控整流电路(电感性负载)

2、三相桥式半控整流电路(电阻性负载)

3、三相桥式半控整流电路(电感性负载)

4、三相桥式全控整流电路(电阻性负载)

5、三相桥式全控整流电路(大电感性负载)

6、带平衡电抗器的双反星形可控整流电路
