三、实训装置的基本配置及功能

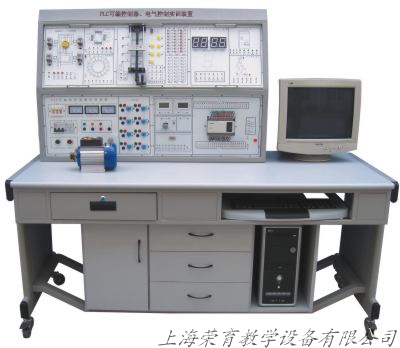

1.实训控制屏(铁质双层亚光密纹喷塑结构):挂放实训模块,内置滑槽,模块在实训屏上可任意移位。
2.实训桌:钢木结构,桌面为防火耐磨材料制作,具有放置工具抽屉、键盘托、显示器搁板。
3.网孔板:具有知识产权的网孔实训板,结构巧妙,实训时电气元件不需螺丝固定,只需一插一拉即可牢牢固定在网孔板上,省时省力,灵活快捷。
4.控制柜:
(1)交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组,由启停开关控制输出,并设有保险丝保护。
(2)定时器兼报警记录仪
定时器兼报警记录仪,平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。
(3)直流电源、直流电压/电流表、逻辑输出及指示等
直流电压:0~10V可调输出;直流电流:4~20mA;直流数字电压表/电流表;电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级;同时设有逻辑电平输出(点动、自锁)、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
(4)主机实训组件
配置三菱FX1N-40 mR主机,集成数字量I/O(24路数字量输入16路数字量输出)、RS-422通信口、SC-09通信编程电缆(也可选用其他品牌主机,价格另仪)。
5.实训模块组件
序号 |
编号 |
控制对象实训模块 |
序号 |
编号 |
控制对象实训模块 |
1 |
SX1 |
抢答器/音乐喷泉 |
11 |
SX11 |
步进电机/直线运动:(实物)步进电机系统由驱动电路、步进电机、刻度盘、指针等组成;
直线运动系统由电机、同步带、光电传感器、导轨、移动块等组成。 |
2 |
SX2 |
装配流水线/十字路口交通灯 |
3 |
SX3 |
水塔水位/天塔之光 |
4 |
SX4 |
自动送料装车/四节传送带 |
5 |
SX5 |
多种液体混合装置 |
6 |
SX6 |
自动售货机 |
12 |
WK1 |
典型电动机控制实操单元:交流接触器3只;时间继电器1只,3个按钮,3只交流指示灯,热继电器2只,元器件安装与网孔板配套底座。 |
7 |
SX7 |
自控轧钢机/邮件分拣机 |
8 |
SX8 |
机械手控制/自控成型机 |
9 |
SX9 |
加工中心 |
10 |
SX10 |
四层电梯 |
13 |
WK2 |
网孔板 |
6.三相鼠笼异步电机,交流380V/△ 1台
7.PLC仿真实训软件主要功能和特点
(1)通过FLASH虚拟环境实时显示PLC的运行状态 (2)可以实现PLC虚拟接线,并对接线进行错误检查
(3)PLC编程训练、PLC程序编写测试等功能
(4)实现PLC运行模拟,对错误程序进行检查 |
