TRY-7600A模电 数电实验与实训考核设备
编号:N200852144616
基本信息:
TRY-760A 模电、数电实验与技能实训考核实验室成套设备
一、本系列产品特点：
本系列产品是电工、模电、数电、电拖实验与技能实训考核有机的结合，做到资源共享一室多用，减少实验实训指导教师人员和基建投入，经济效益显著。与TRY-7450系列产品相比，本系列产品在实验台技术性能，实验内容深度与广度做了较大的改进。实验项目包括电工学、电工原理、模拟电子技术、数字电子电路、电力拖动、电气控制、继电控制等课程，可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。采用德国职业教育先进的实验方法；利用九孔通用实验底板和分立式透明元件盒灵活地组合实验，元器件可重复利用，实验方便，动脑动手能力强。
电子技能实训改革传统实验实训教学模式，通过基本操作技能和二十几类实用新型电路的制作、调试，使学生掌握电子产品的制作调试，学会阅读电路原理图和PCB图，熟悉常用电子元器件的选择、测试，掌握焊接和电路组装工艺技能（设备中配置二十几套特制实训电路板和相应元器件），并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等内容。
电工、电拖技能实训通过安全用电，常用工具及仪表的使用，电工基本技能训练，电动机的安装维护与故障处理，电动机基本控制线路的安装、调试与维修，常用生产机械电气控制线路的故障分析与处理等项目系统训练。可以达到劳动及社会保障职业技能鉴定中级以上水平。本系列设备具有科学性、验证性、实用性、趣味性，是高等、中专、职业学校及各类培训机构新建、改建实验室的理想产品。
二、实验台和实验操作桌结构和功能：

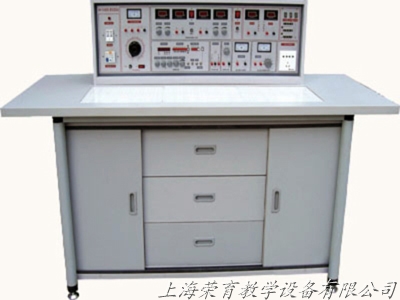

1、实验台构成与性能：
1.1 电源及参数：
1.1.1、输入电源：三相四线电源，输入时指示灯亮。(模电、数电实验与技能实训考核实验室成套设备实验台为单相三线输入)
1.1.2、电源输出：有嵌入式保险盒和三相漏电开关二级保护功能。
A组：单、三相可调交流电源，提供0－430V连续可调的交流电源，同时可得到0-250V单相可调电源（配有一台1.5KVA的三相自耦调压器，配有三只液晶交流电压表，指示调压输出电压）
注：模电、数电实验与技能实训考核实验室成套设备无三相调压输出，改为一台0.5KA单相0-250V输出。
B组：低压交流电压3-24V分七档可调，最大输出电流1.5A，电流表指示。
C组：低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组：双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出最大电流为1.5A，具有预设式限流保护功能，每次输出有0.5级数字电流表、电压表指示，电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mv。
E组：单相交流市电输出，由插板供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5最大输出幅度(开路)：f＜1MH幅度≤15VP-P；1M＜f≤2MHz≤11Vp-p
1.2.6直流偏置(开路)：±lOV
1.2.7输出阻抗Z：ZO=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF)：加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB 40dB 60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4智能型功率表、功率因数表：由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。（注：“TRY-760A 无此功能”）
1.5单次脉冲:每次可输出一对正负脉冲。
1.6音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.7七段译码器：3组七段译码器及对应译码显示数码管。
1.8外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.9外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。
三、结构与配备（以二十四座为例）
（一）实验桌：学生实验桌12张，一桌二座，实验桌外形尺寸为160×70×80cm。桌子中央配置九孔电路插板，电路板注塑而成，表面布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路。元件盒盒体透明直观，内装电阻、电容、电感、二极管、三极管、场效应管、可控硅等元件来完成原理实验。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、拆装方便。实训项目由二十几套特制实训电路板和相应元器件来完成。每张操作桌配有一粒胶皮板，保护通用电路板和桌面(如需要在桌上放置电动机、焊接等) 桌子下部是元器件储存柜，放置实验元件、器材、工具等。
（二）、示教控制台：1台示教台，分别控制12台学生实验台的电源，通用电路板演示屏立在实验台上，尺寸：160×70mm。用于讲解、演示。
（三）、实验台，共13台，学生实验桌和示教台上各配备1台。
（四）、器材配备：
MF-500万用表13只，数字万用表13只，台钻1台，电烙铁及烙铁架25套，微型手枪钻1台，放置台钻桌1张，13套尖嘴钳，斜口钳，螺丝刀，扳手，镊子等工具，敷铜板13片，初步焊接通用线路板及组件13套，13×22套模电、数电技能实训考核组件（包括特制线路板及相应元器件），双门立柜2个，13套实验所需的电阻，电位器，二极管，三极管，场效应管，集成，可控硅，传感器，逻辑电平开关，特制通用集成座等，学生凳25张。
四、实验项目：
1、模拟部分实验
|
1.二极管的正、反相特性 |
11.变压器耦合推挽功率放大器 |
|
2.晶体三极管的输入、输出特性 |
12.0TL功率放大器 |
|
3.晶体管共射极单管放大器 |
13.集成功率放大器 |
|
4.两级阻容耦合放大电路 |
14.单相桥式整流电路 |
|
5.负反馈对放大器性能的影响 |
15.串联型晶体管直流稳压电源(设计性实验) |
|
6.场效应管放大器 |
16.集成直流稳压电源 |
|
7.差动放大电路 |
17.单结晶体管特性 |
|
8.运算放大器指标测试 |
18.单结晶体管触发电路 |
|
9.集成运算放大器基本应用(多种模拟运算电路) |
19.晶闸管简单测试 |
|
10.集成运算放大器非线性应用（多种波形发生器） |
20.晶闸管可控整流电路 |
利用上述20项实验元器件还可完成下面实验项目
|
l．电压负反馈偏置电路 |
36．模拟二阶微分方程电路 |
|
2．分压式电流负反馈偏置电路 |
37．基本对数运算电路 |
|
3．用二极管稳定工作点 |
38．实用微分电路 |
|
4．共基极放大电路 |
39．反对数放大基本电路 |
|
5．共集电极放大电路 |
40．简单的过零比较电路 |
|
6．共源极基本放大电路 |
41．利用二级管作为上限检测幅度选择电路 |
|
7．场效应管共漏极电路 |
42．下限幅度选择电路 |
|
8．场效应管共栅极电路 |
43．RC无源网络的低通滤波电路 |
|
9．单管阻容放大电路 |
44．同相输入一阶低通滤波电路 |
|
10．变压器耦合放大电路 |
45．反相输入一阶低通滤波电路 |
|
11．甲类功率放大电路 |
46．简单的二阶RC滤波电路 |
|
12．串联电流负反馈电路 |
47．典型二阶RC有源低通滤波电路 |
|
13．串联电压负反馈电路 |
48．典型二阶高通有源滤波电路 |
|
14．并联电压负反馈电路 |
49．基本带通滤波电路 |
|
15．并联电流负反馈电路 |
50．典型带通滤波电路 |
|
16．共基共射极放大电路 |
51．矩型波振荡电路 |
|
17．自举射极输出电路 |
52．宽度可调的矩形波发生器 |
|
18．NPN一PNP直接耦合放大电路 |
53．幅频可调的锯齿波发生器 |
|
19．用负反馈消除自激振荡 |
54．单相半波整流电路 |
|
20．晶体管开关作用 |
55．单相全波整流电路 |
|
21．变压器反馈式振荡电路 |
56．电容滤波电路 |
|
22．电容三点式振荡电路 |
57．电容滤波带电阻负载 |
|
23．电感三点式振荡电路 |
58．RC滤波电路 |
|
24．差动放大电路的基本形式 |
59．基本LC滤波电路 |
|
25．长尾式差动放大电路 |
60．二倍压整流电路 |
|
26．双电源长尾式差动放大电路 |
61．三倍压整流电路 |
|
27．运放用作交流比例放大 |
62．基本稳压电路 |
|
28．反相输入保护措施 |
63．基本调整管稳压电路 |
|
29．同相输入保护措施 |
64．具有放大环节的稳压电路 |
|
30．电源极性错接的保护 |
65．单相半波可控硅整流 |
|
31．RC高通电路 |
66．电子调压电路 |
|
32．利用三极管来保护器件 |
67．电子催眠器一一趣味性实验一 |
|
33．差动输入运算电路 |
68．电子门铃电路一一趣味性实验二 |
|
34．快速积分电路 |
69．电子报警电路一一趣味性实验三 |
|
35．模拟一阶微分方程电路 |
|
2、数字部分实验
|
l．TTL集成逻辑门的参数测试 |
16．MSI数据选择器及逻辑设计 |
|
2．CM0S逻辑门的参数测试 |
17．微分型单稳态电路 |
|
3．TTL集成电极开路门与三态输出门的应用 |
18．环形多谐振荡器 |
|
4．与、非、或、与非门电路实验 |
19．利用门电路构成编码器分配器、选择器 |
|
5．半加器电路实验 |
20．组合电路的设计之一一一编码转换 |
|
6．全加器电路实验 |
21．组合电路的设计之二一一显示电路 |
|
7．RS触发器实验 |
22．同步时序电路的设计 |
|
8．D触发器实验 |
23．计算机时序电路的设计 |
|
9．JK触发器实验 |
24．集成定时器测试及应用 |
|
10．T触发器实验 |
25．CM0S集成A/D、D/A转换电路实验 |
|
11．JK型触发器转换成D触发器 |
26．二极管非门、或非门电路 |
|
12．D型触发器转换成JK触发器 |
27．三极管非门、与非门、或非门电路 |
|
13．计数器实验 |
28．异步十进制减法计数器 |
|
14．MSI移位寄存器及其应用 |
29．异步十进制加法计数器 |
|
15．译码器及其变换方式 |
30．综合能力培训实验一一电子秒表 |
3、实训项目
|
1. 低压验电表的使用。
2. 灭火器的操作方法。
3. 口对口人工呼吸法和胸外心脏压挤法观察。
4. 常用工具的使用与识别。
5. 常用导线的连接和绝缘的恢复。
6. 电烙铁的拆装与焊接技能训练。
7. 电工识图训练。
8. 配电板安装。
9. 室内配线。
10. 室内照明线路安装。
11. 电流表、电压表的安装。
12. 万用表转换开关的使用和读数。
13. 交流电压的测量。
14. 直流电压、直流电流的测量。
15. 电阻的测量。
16. 兆欧表、钳形电流表接地电阻测定仪的使用。
17. 常用开关类电器拆装。
18. 交流接触器的拆卸与组装。
19. 热继电器与时间继电器的拆卸和组装。
20. 常用启动器的结构观察及检测。
21. 小型变压器的制作。 |
22. 小型变压器故障检查与排除。
23. 三相鼠笼式电动机的拆装与测试。
24. 三相鼠笼式电动机运行巡视。
25. 三相鼠笼式异步电动机的定期检修。
26. 三相鼠笼式异步电动机故障分析。
27. 定子绕组局部故障的排除。
28. 单相电容式电动机绕组的拆换。
29. 单相电容式电动机故障与排除。
30. 手动正转控制线路的安装与检修训练。
31. 接触器点动正转控制
32. 具有自锁的正转控制。
33. 具有过载保护的正转控制。
34. 接触器联锁的正反转控制。
35. 按钮联锁的正反转控制线路。
36. 按钮、接触器复合联锁的控制线路。
37. 接触器控制Y-△降压控制。
38. X62-W型铣床主轴与进给电机的联锁控制。
39. 时间继电器控制Y-△降压起动控制。
40. C620-1型车床控制线路的模拟安装。
41. 直流电动机的拆装训练（教师演示）。
42. 直流电动机的检修训练（老师演示）。 |
