三、实训装置的基本配置及功能

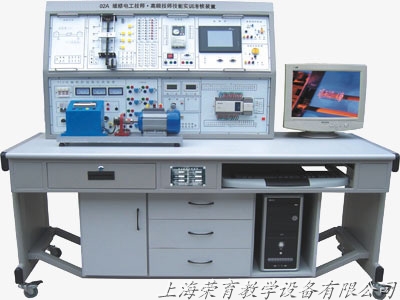

实训装置由控制屏、实训桌、三菱主机实训组件、实训模拟对象挂箱(含丰富的工业现场设备模拟实训对象)、实物对象、变频器挂箱、触摸屏挂箱、交流电机、接触器、总线单元、通信模块、工控组态软件、仿真软件、电机导轨及测速机构等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
1、三相四线380V交流电源经空气开关后给装置供电,电网电压表监控电网电压,设有带灯保险丝保护,控制屏的供电由钥匙开关和启停开关控制,同时具有漏电告警指示及告警复位。定时器兼报警记录仪:平时作时钟使用,具有设定时间、定时报警、切断电源等功能;还可自动记录由于接线或操作错误所造成的漏电告警次数。
2、直流电源:直流电压0~15V可调输出一路,直流电流0~20mA可调输出一路。
3、直流电压/电流表:由三位半A/D转换器ICL7107和四个LED共阳极红色数码管等组成,电压表量程0~200V、输入阻抗为10MΩ、精度0.5级;电流表量程0~200 mA、精度0.5级。4、功能模块:八位电平显示、八位逻辑电平输出、八只点动开关、一组楼层及方向显示、八音盒、直流24V继电器、信号转换座若干。
5、FX主机实训组件:配置三菱FX1N-40 mR主机,集成数字量I/O(24路数字量输入),FX1N-485BD通信模块(2路A/D输入、1路D/A输出)及RS-485通信模块,配套SC-09编程电缆。
(二)实训挂箱
序号 |
实训考核模块 |
序号 |
实训考核模块 |
1 |
抢答器/音乐喷泉 |
10 |
工业洗衣机/电镀生产线 |
2 |
装配流水线/十字路口交通灯 |
11 |
步进电机/直线运动 |
3 |
水塔水位/天塔之光 |
12 |
直流电机控制/温度控制 |
4 |
自动送料装车/四节传送带 |
13 |
皮带运输机 |
5 |
多种液体混合装置 |
14 |
隧道风机 |
6 |
自动售货机 |
15 |
继电接触控制 |
7 |
自控轧钢机/邮件分拣机 |
16 |
三菱FR-S520SE-0.4KW(带RS485) |
8 |
机械手控制/自控成型机 |
17 |
5.7英寸三菱GT1150-QBBD-C |
9 |
四层电梯 |
|
|
四、电机导轨、光码盘测速系统及数显转速表:包括日本欧姆龙1024光电编码器及固定电机的导轨等。在导轨面板上设有五位数显转速表,显示当前转速;同时设有光电编码信号输出,包括A、B两个通道;同时还具有电压反馈信号。
五、三相鼠笼异步电机:交流380V/△
六、实物模型(用户根据需要进行选购)
1、RYM-01挖土机(单价1500元/台)
2、RYM-01推土机(单价1500元/台)
3、RYM-01机械手实训模型(单价18600元/台)
4、RYM-01小车运动控制系统实训模型(单价4200元/台)
七、实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。 |
