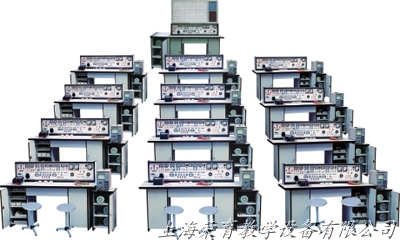

TRY-21D型通用电工、电子、电力拖动、直流电机“四合一”实验室设备
该设备根据国家教委最新教学大纲研制，是国内技术最先进、配备电工电子电拖仪器最齐全的新产品。可完成电工学、电工原理、电子技术、电力拖动控制线路、直流电机启动、调速、反转、制动实验等电类课程400多项实验，所有的实验组件均已装在组件盒上，实验时把组件盒插入通用九孔万能板上，实验电路组合灵，拼插任意。同一实验有多种布局，有效提高动手能力。采用透明组件盒体，内装组件一目了然，更换组件时可把盒盖打开，维修方便。
●结构与配备
一、实验台桌:一台二座，台桌外形尺寸:160×70×8Ocm。台桌中央配置通用电路板。每张台桌配一粒胶皮板，以保护通用电路板及桌面(如需要在其上放置电机、焊接等)。台桌下都是元件储存柜，放置元器件。
二、实验台:在TRY-21C型通用电工电子电拖实验室成套设备的基础上增加调速环节，Ia，If示环节。学生实验台桌及示教台桌各配备一台。
三、示教台:1台示教台，分别控制12台学生的电源，通用电路板演示屏立在实验台上，尺寸150×7Ocm，用于讲解、演示。
四、器材配备:26台三相电动机180W，13台直流电机200W，52只热继电器，26只时间继电器，91只交流接触器，156只交直流电表，13只MF500型万用表，39只指示灯，42只行程开关，78只控制按钮，13只倒顺开关，26只变压器，13三相双投闸刀，13只三相闸刀，13套实验所需电阻、电位器、电感线圈、互感线圈、二极管、三极管、场效应管、集成、可控硅，逻辑电平开关、逻辑电平指示等元件盒（元件已装在元件盒内），13套剥线钳·螺丝刀、尖嘴钳等工具。
五·用户自备器材:
示波器（型号不限），晶体管毫伏表，功率表 |
|
实验项目：能完成
通用电工实验室设备
通用电子实验室设备
全部实验项目。
电力拖动、直流电机实验项目:
|
1、闸刀开关正转控制线路
2·接触器点动正转控制线路
3·具有自锁的正转控制线路
4·具有过找保护的正转控制线路
5·倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7·按钮联锁的正反转控制线路
8·按钮接触器复合联锁控制线路
9·自动往返行程控制线路
10·接触器控制串联电阻降压起动线略
11·时间继电器控制串联电阻降压控制线路
12·手动Y/△降压起动
13·接触器控制Y/△降压起动
14·时间继电器控制Y/△降压起 |
15·QX3-13型Y/△自动起动控制线路
16·半波整流能耗制动控制线路
17·全波整流能耗制动控制线路
18·C620车床电气控制线路
19·手动降压起动
20·单相运行反接制动控制线路
21·电动葫芦电气控制线路
22·C6163车床电气控制线路
23·控制电路联锁控制线路
24·主电路联锁控制线路
25·直流电机启动
26·直流电机的调速
27·直流电机的反转
28、直流电机制动实验 | |
|
