通用电工实验室设备
编号:N20084242306
电工实验室:
TRY-21A型通用电工实验室设备
●研制本产品的目的:
目前，国内各类学校电工、电子实验设备大多是分体的，也有都分学校根据教学要求自制了各种形式的实验台或实验箱，由于加工量少，受自身加工能力的限制，加工工艺粗糙，功能不全，满足不了实验要求，也容易发生人身及设备事故，且实验元器件繁多难以购置、难以管理，很难开出实验大纲规定的实验。基于此，我厂吸取德国及国内同类产品的优点，结合我国高教、职教教学大纲要求而研制本产品。
●本产品的特点:
实验台具有较完善的安全保护措施、较齐全的功能。实验台桌中央配有通用电路板，电路板注塑而成，表面均布有九孔成一组相互联通的 插孔，元件盒在其上任意拼插成实验电路，元件盒盒体透明，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装右便。元器件放置在实验桌下边左右柜内，大大捉高了管理水平，规划化程度，大大减轻了教师实验准备工作。
●适用范围:
适用于高等、中等、职校及技术电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路、运算放大器、整流电路、交直流放大电路·数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验窒的理想产品。它的配备是学校上水平、上 等级的重要标志。
●实验台结构功能简介：
|
l、实验台外壳足寸:123×35×20cm 2、三相保险座 3、三相电源输入指标 4、实验台电源总开关，带漏电、过载保护 5、试验按钮:试验漏电开关漏电功能 6、电源输入指示l只 7、电源输出指示3只(红、绿、黄三色) 8、交流电压表:指示输出线电压 9、电压转换开关:与电压表配合使用，监示输出线电压的大小与对称情况 10、接线座5只:A单元三相四线及地线输出 l1、电流表:W相电流输出指示 12、四插座:A单元三相四线电源输出 13、接线座2只:B单元交流低压电源输出 14、电表（2A）:B单元交流电流指示 15、旋钮:B单元3-24V电压输出选择 16、开关:C单元双路直流稳压电源开关 17、旋钮:C单元双路1路稳流调节 18、旋钮:C单元双路l路穗压调节 19、接线座2只:C单元I路直流稳压输出 20、保险座:C单元双路稳压电源保险 21电表4只:双路稳压电源电压、电流指示 22、接线座:D单元直流5V稳压输出 23、电表:D单元电流0·5A输出指示 24、开关1:控制各低压交流电、信号源 25、开关2:控制E单元交直流调压电源 26、电表:E单元交流电压输出指示 |
27、接线座4只:E单元交流、直流输出口
28、旋钮:E单元0一240V电压调节 29、插座:G单元220V输出插座 30、旋钮:音频功率放大器音量调节 31、接线座2只:音频信号输入 32、按钮:单次脉冲使能开关 33、接线座3只:单次脉冲输出口 34、电表:函数发生器正弦波输出电压指示 35、旋钮:正弦波输出三级衰减幅度粗调 36、旋钮:正弦波输出辐度细调 37、接线座:正弦波输出口 38、旋钮:矩形波输出幅度调节 39、 接线座:三角波输出口 40、旋钮：函数信号发生器频率细调 41、接线座;矩形波输出口 42、旋纽：函数信号发生器频率五级粗调 43、电表:函数发生器输出频率指示 44、万用表:500型 45、实验桌面尺寸160×7Ocm 46、通用电路板:规格35×90cm，元件盒在其上任意拼插进行实验 47、储存板:放置元件盒 48.左储存柜:放置储存板（带门锁) 49、抽屉：放置常用工具 50、右储存柜 ：放置储存板(带门锁) 51、示波器：型号不限（用户自备） |
●实验台技术指标：
一•输入工作电源:三相四线
二•输出电源及信号
l、A单元:三相四线 5、E单元:直立流电压0∽240V连续可调，电流2A2、B单元:交流3、6、9、 12、15、18、24V 6、F单元:220V电压输出，供外接仪器使用。
3、C单元:双路稳流稳压电源（具有过载及短路保护功能），二路输出电压都为0一30V，由多圈电位器连续调节，输出最大电流为2A。电压稳定度:<10-2 负载稳定度: <10-2 纹波电压: <5mV 4、D单元:直流稳压5V，电流0.5A 。
三、单次脉冲源:两组相互独立的单次脉冲源•各自每次均可输出一对正负脉冲
四•函数信号发生器(正弦波、三角波、矩形波)
1、频率范围:5Hz一55OKHz分五个频段
2、频率指示:由Hz表直接读出
3、电压输出范围:正弦波:5Hz-25OKH>4•5V、25OKHz-55OKHz>3•5V
三级衰减:Odb、2Odh、4Od具有连续细调
矩形波:5Hz-25OKHz>4•5V、25OHHz-55OKHz>3•55V，幅度连续可调
三角波:5Hz-55OKHz>lV
五、音频功率放大器:
输入音频电压不低于lOmV，输出功率不小于lW，音量可调，内有喇叭，用于放大电路扩音，也可作信号手迹仪器使用。
六、绝缘电阻: >5MΩ
七、漏电保护:漏电动作电流3OmA

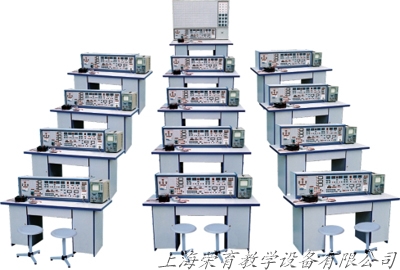

●结构与配备（二十座为例）
（一）、实验台桌:
12台学生实验桌，一台二座，台桌外形尺寸:160×70×8Ocm。台桌中央配置通用电路板(尺寸:35×95CM)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观。内装元件一目了然，盒盖印有永不褪色元件符号，线条清晰美观，盒盖与盒体采用压卡式维修拆装方便。每张台桌配有一粒胶皮板，保护通用电路板与桌面(如需要在桌上放置电动机、焊接等)。台桌下部是元件储存柜，放置实验元件。
（二）示教台桌:
1台示教台桌，分别控制12台学生台桌的电源。通用电路板演示屏立在实验台上，尺寸为160 X70cm。用于讲解、演示。
(三)实验台:
共13台，学生实验台桌及示教台桌上各配备l台。
（四）、器材配备:
13台三相电动机，26只时间继电器，26只热继电器、78只交流接触器，117只交直流电表 13只万用 表，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁等元件单元盒（元件已装在单元盒内）。
（五）、用户自备器材:
1、示波器（型号不限） 2、晶体管毫伏表 3、功率表 4、滑线变阻器
|
实验项目 1、电工测量仪表的使用 2、常用元件的识别与检测 3、线性元件与非线性元件的伏安特性 4、电源的外特性 5、电位值、电压值的测定 6、电流表和电压表的扩程 7、基尔霍夫定律的验证 8、验证楞次定律 9、迭加原理与互易定理的验证 10、戴维南定理与诺顿定理的验证 11、电压源与电流源的等效变换 12、受控源特性的研究 13、一阶电路实验 14、二阶电路的过渡过程 15、研究LC元件在直流和交流电路中的特性 16、负载获得最大功率的条件 17、交流电路参数的测量 18、正弦交流电路中RLC元件的特性 19、RL及RC串联电路实验 2O、RLC串联谐振电路 21、日光灯电路的连接及功率因数改善 22、相负载的星、三角接法 23、三相电路及功率的测量 24、R-C选频网络的研究 25、二瑞口网络研究 26、单相变压器实验 27、互感电路实验 28、三相异步电动机的使用与起动 29、三相电动机继电接触控制的基本电路 30、三相电动机Y一△起动控制实验 31、三相电动机的顺序控制实验 32、三相电动机能耙制动控制实验 |
利用上述32项实验的元器件也可完成下面电路实验 33、最简单的电路 34、电路中共中央办公厅各点电位与参考点的选择 35、电阻的串联 36、电阻的并联 53、RL过滤过程 54、电容的串联电路 55、电容的并联电路 56、电容器的充放电 57、电容器在交直流中的作用 58、条形磁铁在线圈中的运动 59、电容的混联 60、纯电阻·电感、电容电路 61、磁耦合线圈的顺串 62、磁耦合线圈的反串 63、欧姆表的工作原理 64、双联开关二地控制 65、用示波器观察磁滞回线 66、磁路欧姆定律 67、两线圈的互感及同名端 68、互感耦合 69、提高功率因数的方法 70、单相电路功率的测量 71、收录机电源电路 72、滤波电路 73、电阻与温度的关系:用伏安法测出灯丝在不同电压下的阻值。 74、三相异步电机闸刀控制正转实验 75、具有过载保护的控制线略 76、按钮控制的正反转控制线路 77、接触器控制星一三角降压起动控制线路 |
