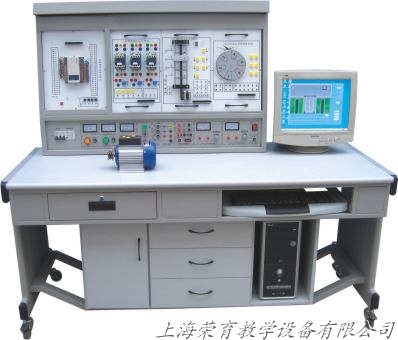

RYSY-02型PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学软件、模拟控制实验挂箱、实物等于一体，可直观地进行PLC的基本指令训练，多个应用广泛的PLC实际应用模拟实验和实物控制实验，同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出二十七组典型性的实验项目，配备三相鼠笼异步电机及继电器，能完成多个电气控制实验。

1、装置采用组件多结构  更换实验模块便捷，如需扩展功能或开发新实验，只需添加实验挂箱即可，永不淘汰。

2、双口接线法  PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高动手动脑能力，加深了解PLC的结构功能，又可通过排线一次性连接，以提高实验连接速度，与单一连接法相比具有绝对优越性。

3、实验对象形像逼真，接近工业现场的实际应用，通过本实验装置的训练，学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器，功能强大，性能优越，采用模块化设计，组合灵活。

1、PLC可编程控制器实验台：提供三相电源，直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格：40×24×6cm3)：

1）PLC001交通信号灯PLC自动控制实验挂箱

2）PLC002搅拌器的PLC自动控制实验挂箱

3）PLC003LED数码管显示PLC自动控制实验挂箱（实物）

4）PLC004四层电梯的PLC自动控制实验挂箱（实物）

5）PLC005加工中心刀具库选择控制实验挂箱（实物）

6）PLC006艺术彩灯造型的PLC控制实验挂箱

7）PLC007电机的自动控制实验挂箱（实物）

8）PLC008步进电机的PLC控制实验挂箱（实物）

9）PLC009模拟电视发射塔实验挂箱

10）PLC010自动送料装车系统实验挂箱

11）PLC011自动售货机实验挂箱

12）PLC012自动成型系统实验挂箱

13）PLC013水塔自动供水系统实验挂箱

14）PLC014邮件自动分拣系统实验挂箱

15）PLC015自动洗衣机系统实验挂箱

16）PLC016电镀系统实验挂箱

17）PLC017继电器控制实验挂箱（一）

18）三相鼠笼电动机380VY/△接法

19）基础实验挂箱

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、工控组态软件

7、PLC可编程控制器（接口都已引到面板）及转接通迅电缆。

8、电脑或手持编程器（用户自备或代购）四、技术性能

1、输入电源：三相四线电源，输入时指示灯亮。

2、电源输出：有漏电型保护器、过载、短路保护装置。

A．三相四线380V输出，由三只电压表指示输出电压

B．~220V通过安全插座输出

C．+24V/2A直流稳压输出（数显）

D．+5V/1A直流稳压输出（数显）

E．±12V/1A直流稳压输出（根据装置需求而定）

3、PLC可编程控制器：

品牌、型号：三菱FX1N­-40mR（输入24点，输出16点），也可选择西门子、欧姆龙，价格另议。

4、重量：100Kg

5、外形尺寸：160×75×150 cm³

23．三相鼠笼式异步电动机点动和自锁PLC控制(实物)

24．三相鼠笼式异步电动机联动正反转PLC控制(实物)

25．三相鼠笼式异步电动机带延时正反转PLC控制(实物)

26．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

27．MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验

28．针对实验项目的具体要求，学生自行编辑组态棒图进行实验。

六、配置分类（根据实验功能不同，由以下几种组合，用户根据教学要求，有针对性的选择）：

1、RYSY-02型 PLC可编程控制实验装置

2、RYSY-02A  PLC可编程控制及单片机实验开发系统综合实验装置

3、RYSY-02B  PLC可编程控制、单片机开发系统、自动控制原理综合实验装置

4、RYSY -02C PLC可编程控制器、微机接口及微机应用综合实验装置
