RYSK-20B型数控铣床综合实训考核装置是我公司继RY数控机床实验台系统推出后，面向市场开发的又一数控培训设备。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、数控技术应用、机械加工等专业和非机电类专业的必修课程模块《数控设备维修》、《数控加工技术》或选修课程模块、《机床电路维修》的教学与实训。还适合职业培训学校的安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班和铣床工中、高级和技师的培训和鉴定。

● 该装置采用开放式结构、模块化设计，既可用于教学、用于操作演示也可用于现场装卸训练

● 以市场占有率最高的SIEMENS数控系统为实训对象

● 学生掌握数控控制原理，使得受训者在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象

● 涉及的内容丰富：数控系统、伺服单元、变频器、逻辑控制、低压电器、主电机、机械安装等

● 柜内电器排布与选型完全按照现行机床生产厂家的模式

● 结构新颖，造型美观，采用透明机床，内部机械传动结构和内装元器件一目了然。

● 电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程，达到工业生产现场实习效果。

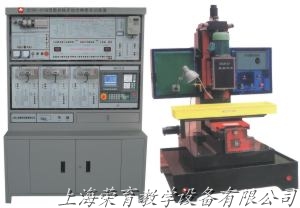

RYSK-20B型数控铣床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及RY125A型数控实训教学型铣床等组成。

▲ 数控铣床802C系统操作编程实验（配125A铣床）

▲ 主轴变频单元的运行与故障诊断实验

▲ 全数字交流伺服电机运行与故障诊断实验

▲ 数控铣床电气控制设计与分析实验

▲ 数控各单元的连接、控制与故障诊断实验

▲ 低压电气元件的原理、性能和接线实验

▲ PLC、编程、接线及在数控机床中的应用

▲ 数控铣床的冷却与照明及故障诊断实验

▲ 数控机床RS232通讯实验

▲ 数控机床电子手轮实验

▲ 丝杆螺距误差补偿实验
▲ 数控铣床故障设计排除考核28项

1、输入电源：三相四线制380V交流电源。

2、结构：考核柜为铁质钣金喷塑结构，坚固耐用；

3、工作环境：温度-10℃–+40℃

4、整机功耗：＜3KW

5、考核柜尺寸：1370×600×1890mm
