TRYPCB-11环保型PCB制板工艺系统
一、环保型PCB制板工艺系统特点
TRYPCB-11环保型PCB制板工艺系统是PCB设计及验证设计快速制板的研发利器,PC控制完成全自动钻孔替代人工操作;PCB雕刻、局部雕刻、钻扩孔、切割一次完成,雕刻制板解决了化学污染环境的优点,减少了使用转印纸、感光纸等工艺的麻烦;采用USB接口通信,速率快,软件操作简单。
二、环保型PCB制板工艺系统雕刻机结构及技术参数
传动机构XYZ均采用直线导轨,滑块预紧装置,保证滑块无间隙;机器整体结构采用铸铁件,整体铣平,导轨支撑面平整、稳定;XYZ轴均采用德国原装进口滚珠丝杆,运动平稳,雕刻精度高、整体震动小。
环保型PCB制板工艺系统,PCB制板机
强大的软件设计功能,通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统,该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。
环保型PCB制板工艺系统主要技术参数:
规格型号 |
JD-3020 |
钻孔深度 |
0.02~3mm |
最大工作面积 |
320mm×320mm |
钻孔孔径 |
≥0.4mm |
加工面数 |
单/双面 |
钻孔速度 |
100 孔/分钟 |
驱动方式 |
步进电机 |
直线导轨 |
工业级线形方滑轨 |
主轴电机 |
60000rpm变频电机 |
传动方式 |
滚珠丝杆 |
最大移动速度 |
4.8m/min |
控制方式 |
ARM |
最小线宽 |
4mil(0.1016mm) |
通信方式 |
RS-232/USB |
最小线距 |
6mil(0.1524mm) |
安全性能 |
硬件限位保护,超限自停 |
分辨率 |
0.003125mm |
防尘罩 |
标配 |
三、环保型PCB制板工艺系统双面板过孔机技术参数:
最大孔化板面 |
340*340mm |
阳极铜板 |
180*100*2mm(2套) |
最小孔径精度 |
0.5mm |
电源 |
220V/50-60HZ |
最大厚径比 |
2.5:1 |
外形尺寸 |
350*270*490mm |
工作电流 |
0-3A可调 |
重量 |
45Kg |
四、环保型PCB制板工艺系统全套系统推荐配置:
名 称 |
规格型号 |
数量 |
备 注 | |
电脑 |
|
1台 |
自备 | |
线路板裁板机 |
JD-CBJ |
1台 |
| |
线路板雕刻机 |
JD-3020 |
1台 |
| |
PCB教学挂图 |
JD-TP |
1套 |
1、尺寸:1200*800mm,彩色喷绘; 2、塑框镶边,内容介绍制板设计工艺及制作流程。 | |
PCB仿真教学软件 |
JD-JC |
1套 |
用于PCB教学用视频资源CD | |
配套耗材 |
单面敷铜板 |
8mm*12mm |
50片 |
|
双面敷铜板 |
30mm*30mm |
25片 |
| |
雕刻刀 |
|
10根 |
| |
钻头 |
|
10支 |
| |
化学沉铜液 |
|
1桶 |
| |
双面板导电胶 |
|
1瓶 |
| |
附注:实际增减设备数量,根据实际需求。 |

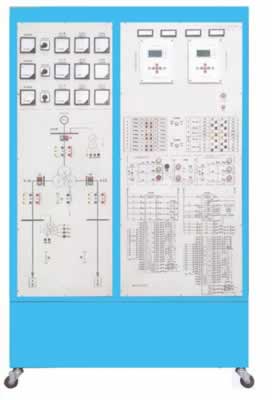

TRYDLS-03电力系统微机变压器保护实验装置
TRYDLS-03电力系统微机变压器保护实验装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容,并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验,能进一步理解电力系统微机变压器保护的原理,并能掌握保护接线和整定试验方法。装置设计紧凑,整体性强,保护装置功能完备,集保护、测量、控制、监测、通讯多种功能于一体,本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台,而且可作为学生熟悉和掌握电力通讯规约和多种编程软件硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。
一、电力系统微机变压器保护实验装置装置的安全保护体系
1.总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。
2.控制屏电源由接触器通过起、停按钮进行控制。
3.屏上装有电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象,即告警并切断总电源,确保实验安全。
4.三相调压器原、副边均设有过流保护装置,相间、线间有过电流或直接短路时均能自动保护。
5.设有定时器兼报警记录仪(服务管理器),对违规使用的次数进行记录,为学生实验技能的考核提供一个统一标准。
二、电力系统微机变压器保护实验装置实验项目
1.系统正常运行及不平衡电流的测量实验
2.模拟变压器瓦斯保护实验
3.变压器的电流速断保护实验
4.微机变压器纵差动保护整定实验
5.变压器的二次谐波制动实验
6.变压器差动速断保护实验
7.三绕组变压器差动保护实验
8.Y/Y-12双绕组变压器差动保护实验
9.Y/△-11双绕组变压器差动保护实验
10.对比率制动特性的研究实验
11.双绕组变压器的过电流保护实验
12.三绕组变压器的过电流保护实验
13.变压器低电压起动过电流保护实验
14.变压器复合电压起动过电流保护实验
15.中性点直接接地运行变压器零序保护实验
16.部分中性点接地运行变压器零序保护实验
17.双绕组变压器的过负荷保护实验
18.三绕组组变压器的过负荷保护实验
19.Y/△-11双绕组变压器过电流保护实验——由学生自行设计考核
20.Y/△-11双绕组变压器过负荷保护实验——由学生自行设计考核
21.双绕组变压器保护综合实验——由学生自行设计考核
22.三绕组变压器保护综合实验——由学生自行设计考核
23.遥测、遥控、遥信实验
