透明液压传动与PLC实训装置

透明液压传动与PLC实训装置
  • 型号:TRYQYP-01A
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYQYP-01A透明液压传动与PLC实训装置

(外带移动式泵站)

一、透明液压传动与PLC实训台主要特点

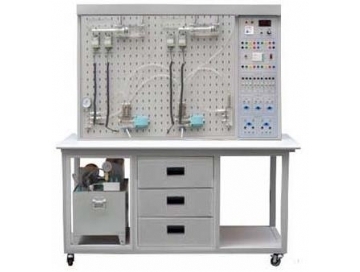

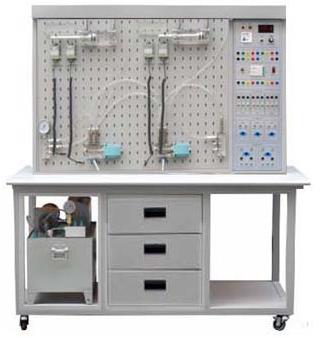

1、液压PLC控制实验台主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、配备全常用液压元件:每个液压元件均配有安装插脚,可方便、随意地将液压元件安放在网孔面板上。网孔面板为铁板冲压成型。油路搭接采用铜质快换封闭式接头,拆接方便,不漏油。

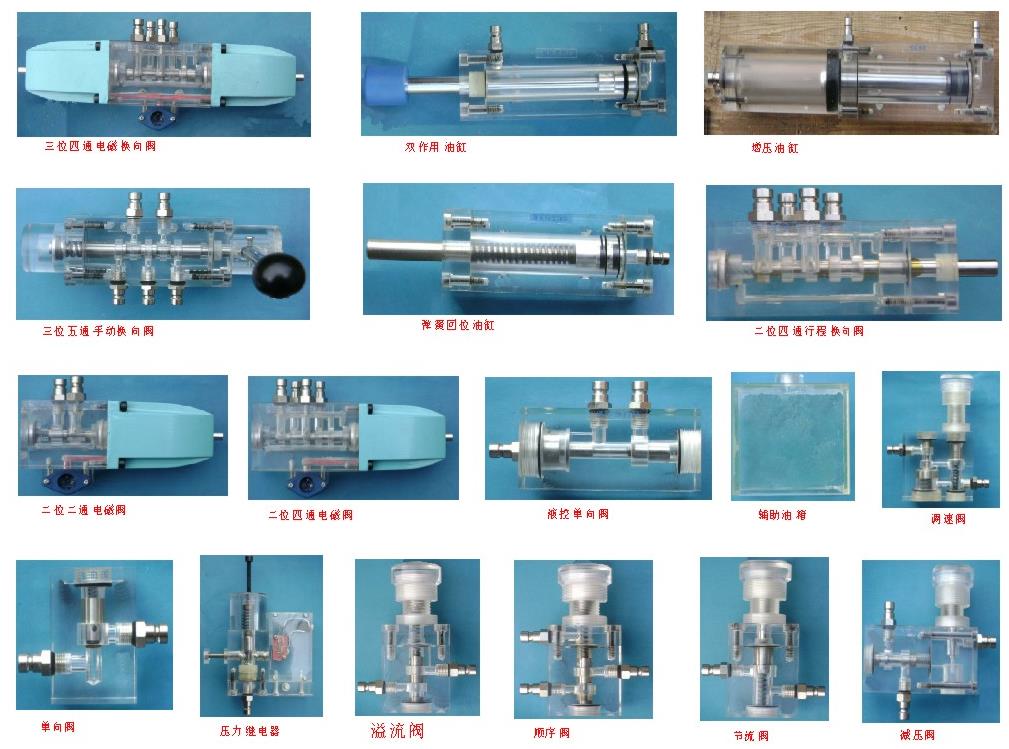

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

5、液压传动实验台,液压PLC实训装置,透明液压试验台实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。显示液压元件工作原理,液压回路工作原理三维动画.

二、透明液压传动与PLC实训台主要技术参数

1、电源:AC220V50HZ

2、直流电源输入AC220V输出DC24V/3A

3、可编程控制器(PLC):三菱FX1S-20,继电器输出形式

4、液压实训泵站电机功率:400W调速范围0-1500r/min

外型尺寸:50mm×350mm×300mm

演示实验油路液流要求压力仅需0.3-0.8Mpa(油泵最高压力:Pmax=1.5Mpa)

5.液压泵工作时离液压台1.5m远处噪声≤58dB。

6、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=1.5Mpa)

7、电磁换向阀:24V.吸力30N

8、实验台实训装置外型尺寸:1500mm×700mm×1700mm

三、透明液压PLC控制基本实训回路清单

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控单向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、液压缸的差动增速链接回路。

22、顺序阀的平衡回路。

23、单作用缸的换向回路。

24、二位四通电磁阀的换向回路。

25、调速阀的同步回路。

26三位五通速度增速回路。

27、顺序阀防干扰回路

28、单向阀的紧锁回路

29、三通换向阀的换向回路

30、二位二通的卸载回路
