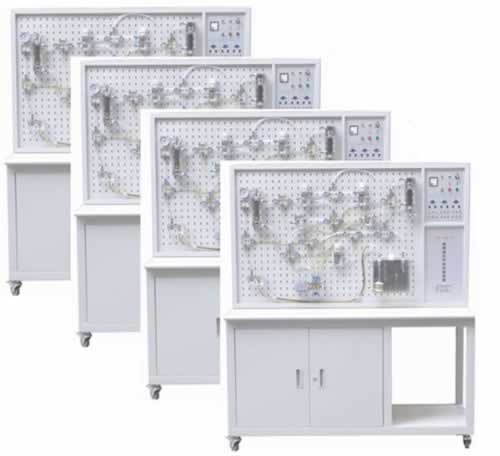

四合一透明液压传动实训系统

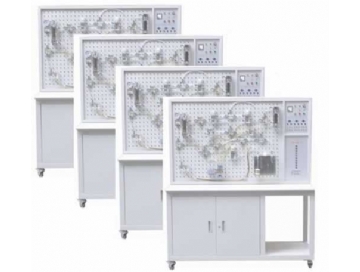

四合一透明液压传动实训系统
  • 型号:TRY-88F
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-88F四合一透明液压传动实训系统

(铁桌网板型)

一、四合一透明液压传动实训系统元件配置:

压力表,油箱,溢流阀,节流阀,单向阀,液控单向阀,调速阀,顺序阀,减压阀,双作用油缸,弹簧作用油缸,增压油缸,二位四通电磁换向阀,二位二通电磁换向阀,“O”型三位四通电磁换向阀,“H”型三位四通电磁换向阀,“M”型三位四通电磁换向阀,压力继电器,行程开关等。四合一透明液压传动实训系统

二、四合一透明液压传动实训系统特点:

1、可通过多台不同的实验回路进行对比,加深对液压回路原理的理解。

2、多台实验台可同时操作运行,运行不同回路。

3、可只需要一套液压元件,便可同时组成不同回路,节省元件资源。

4、电气控制简单,方便易行。采用网板型安插组装形式,组装回路快捷方便。

5、实验台为铁质双层亚光密纹喷塑结构,美观大方。

三、四合一透明液压传动实训系统技术参数:

1、电源:输入220V50Hz

2、电气控制面板:它具有三组功能电路。控制组一按钮控制换向阀1,控制组二按钮控制换向阀2,控制组三按钮控制换向阀3,输入控制电路的常闭按钮均串联常闭停止输入插孔,其他控制电路均并联常开输入插孔,利于外接控制,每组电路的换向1、换向2与换向3都具有互锁输出功能。

3、实验专用齿轮泵站:油泵电机:直流电动机,功率:250W,并配专用稳压直流调速器,调速范围:0-1700rpm

4、尺寸大小:1330mm×650mm×1750mm(单台)

四、四合一透明液压传动实训系统基本实验项目:

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路

TRY-88F型透明液压传动实训系统配置一览表:

序号

名称

单位

数量

备注

01

实验实训台

4



02

电气线路面板

4

安装实训台上

03

拖动电机及调速电路

4

安装实训台上

04

齿轮油泵

2

台上元件

05

叶片泵

1

新增透明元件

06

摆线转子泵

1

新增透明元件

07

油箱

4

台上透明元件

08

辅助油箱

1

组合透明元件

09

油缸(带行程撞块)

8

组合透明元件

10

弹簧回位油缸

1

组合透明元件

11

增压油缸

1

组合透明元件

12

实心双出杆油缸

1

新增透明元件

13

空心双出杆油缸

1

新增透明元件

14

单向阀

3

组合透明元件

15

液控单向阀

2

组合透明元件

16

溢流阀

5

组合透明元件

17

先导式溢流阀

1

新增透明元件

18

节流阀

1

组合透明元件

19

调速阀

5

组合透明元件

20

顺序阀

2

组合透明元件

21

减压阀

1

组合透明元件

22

二位二通电磁换向阀

2

组合透明元件

23

二位四通电磁换向阀

8

组合透明元件

24

“O”型三位四通电磁换向阀

1

组合透明元件

25

“H”型三位四通电磁换向阀

1

组合透明元件

26

“P”型三位四通电磁换向阀

1

组合透明元件

27

“M”型三位四通电磁换向阀

1

组合透明元件

28

“Y”型三位四通电磁换向阀

1

新增透明元件

29

二位四通行程换向阀

1

组合透明元件

30

三位五通手动换向阀

1

组合透明元件

31

压力继电器

1

组合透明元件

32

行程开关(常开、常闭)

4

组合透明元件

33

压力表

7

组合透明元件

34

三通

30

组合透明元件

35

四通

12

组合透明元件

36

220V电源插头线

4

电器配件

37

电磁阀通用连结线

10

电器配件

38

压力继电器插头线

1

电器配件

39

活扳手150mm2只

内六角扳手M62只

内六角扳手M51只

尖嘴钳6#1只

孔用挡钳6#1只

轴用挡钳6#1只

十字螺丝刀6#1只

十字螺丝4#1只

一字螺丝刀6#1只

一字螺丝刀4#1只

剪刀5#1只

1

实验检修工具盒

40

保险管4A5只

油管接头(通用)5只

油塞若干

502胶水1瓶

各种O型圈若干

各种油封若干

各种内六角若干

2

检修备用配件盒

41

毛巾

10

附件

42

透明液压皮管

100

材料

43

专用液压油

4

材料

44

油盘

1

附件

45

透明液压实训系统使用手册

4

资料

46

透明液压实训系统装箱清单

1

资料
