TRYQYP-01B透明液压与气压传动PLC综合实训装置

一、液压与气动PLC控制综合实训装置概述

TRYQYP-01B透明液压与气压传动PLC综合实训装置是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,我公司液压PLC控制与气动PLC控制实训设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以PLC控制的理想的综合性实训设备。实训可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。透明液压与气压传动PLC综合实训装置

液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。气动实训与液压实训电气主控单元配备2套独立继电器控制,2套独立PLC控制,简单实用。

透明液压与气压传动PLC综合实训装置

二、液压与气动PLC控制综合实训装置实训台组成

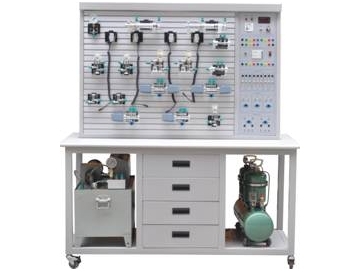

实训系统采用“二合一”双面结构,即一张实验桌可供两组四位学生分别进行气动实验与液压实验,可以双面同时进行气动液压综合实验,优化共享资源,提高产品的性能价格比。整体结构简单,实用性强。

该实验台为铁质双层亚光密纹喷塑结构。美观大方,坚固耐用,操作方便。基本配置为:气动实训元件1套;气动实验PLC控制模块1套;低噪音空压机1台;液压实验元件1套,液压实验PLC控制模块1套;液压实验泵站1台。(计算机根据学校要求另行配置)。

本实训系统采用专用独立液压实验泵站,配直流电机无级调速系统,配有油路压力调定功能,可以调定输出压力油的安全工作压力。配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

利用此套实训设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验,也可综合地进行相互配合的实验:如实现气-电控制,气-液控制,电-液控制,以及气-电-液综合控制等。

三、液压与气动PLC控制综合实训装置气动技术参数

(1)、气动元件

气动元件

(2)、主要技术参数

1、电源AC220V50HZ

2、直流电源:输入AC220V,输出DC24V/2A

3、空气压缩机(基本配置小型机)

4、电机功率:250W电源:AC220V

5、公称容量:10L气压传动PLC综合实训装置配件

6、额定输出气压1Mpa

7、实训装置外型尺寸:1500mm×900mm×1700mm

(3)、液压与气动PLC控制综合实训装置主要特点:

1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

2、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。

3、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以气动回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

(4)、气动基本实验回路

1、单作用气缸的换向回路

12、过载保护回路

2、双作用气缸的换向回路

13、互锁回路

3、单作用气缸速度控制回路

14、单缸单往复控制回路

4、双作用气缸单向调速回路

15、单缸连续往复动作回路

5、双作用气缸双向调速回路

16、直线缸、旋转缸顺序动作回路

6、速度换接回路

17、多缸顺序动作回路

7、缓冲回路

18、双缸、同步动作回路

8、二次压力控制回路

19、回缸联动回路

9、高低压转换回路

20、卸荷回路

10、计数回路

21、或门型梭阀的应用回路

11、延时回路

22、快速排气阀应用回路

(5)、气动PLC控制综合实训装置配置清单

序号

分类

元件名称

数量

1

实训装置

实训桌

1

实训台

1

2

气泵

空气压缩机WY5.2-双头

1

3

组合元件

单作用缸QGX25ⅹ100

1

双作用缸QGX25ⅹ100

1

旋转气缸

1

三联件AC2000

1

减压阀(带压力表)AR2000

1

手动换向阀H210—08

1

单电磁换向阀(二位五通)4V210-8(DC24V)

2

双电磁换向阀(二位五通)4V220-8(DC24V)

1

双电磁换向阀(三位五通)4V230-8(DC24V)

1

单气换向阀(二位五通)4A210—08

2

双气换向阀(二位五通)4A210—08

2

行程阀(机控)MOV—2

1

行程阀(按钮)MOV—3A

1

或门型梭阀ST—02

2

快速排气阀1/4QE—02

2

单向节流阀RE—02

2

单向阀1/4

2

顺序阀

2

气容

1

4

附件

气管PU6ⅹ4

20米盘

5

电器配件

行程开关(装在缸体上)

4个

编程电缆(三菱)

1条

6

工具盒

内六角扳手

2把

螺丝刀

2把

剪刀

1把

活动板手

1把

尖嘴钳

1把

消声器(小)1/8

2只

消声器(大)3/8

1只

三通(T型三通)Ø6

4只

三通(Y型减径三通)Ø8—Ø6

1只

四通Ø6

2只

L型(螺纹二通)601

2只

L型(螺纹二通)602

2只

气孔塞头Ø6

10只

生料带

1个

保险丝3A

2只

7

资料

气动PLC控制实训装置使用说明书

1册

光盘(PLC编程软件,PLC程序)

1碟

四、液压技术参数:

1、主要技术参数

1、电源:AC220V50HZ

2、直流电源输入AC220V输出DC24V/3A

3、液压实验泵站电机功率:400W调速范围0-1500RMP

外型尺寸:550mm×350mm×450mm

4、液压泵工作时离液压台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.3-0.8Mpa(油泵最高压力:Pmax=2.5Mpa)

6、电磁换向阀:AC220V.吸力3Mpa

7、实训装置外型尺寸:1500mm×900mm×1700mm

2、主要特点

1、液压继电器控制实训装置主要由实训桌、实训台、液压元件和电器控制器件等组件组成。

2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

3、液压基本实训的换向回路

1、用手动换向阀的换向回路

2、用中位机能换向阀的用锁回路

3、用液控平向阀的闭锁回路

4、压力调定回路

5、二级压力控制回路

6、用减压阀的减压回路

7、用增压缸的增压回路

8、用H型换向阀的卸载回路

9、进油节流调速回路

10、回油节流调速回路

11、调速齿轮泵的换向调速回路

12、调速齿轮泵和调速阀组成的复合调速回路

13、流量阀短接的速度换接回路

14、用调速阀串连联的二次进给同路

15、用调速阀并联的二次进给同路

16、用顺序阀的顺序动作回路

17、用压力继电回的顺序动作回路

18、用行程开关控制的顺序动作回路

19、用行程换向阀的顺序动作回路

20、串联液压缸的同步回路

21、用先导型溢流阀控制的换向回路

4、透明液压传动PLC控制综合实训装置配置清单

序号

分类

元件名称

数量

1

实训装置

实验桌

1张

实验台

1

2

泵站

拖动直流电机

1

专用直流电源及调速控制电路

1

高精度数字转速表

1

压力表

1

齿轮油泵

1

油箱

1

溢流阀

1

滤油器及温度液位计

1

3

组合透明元件

双作用油缸(带行程撞块)

2

弹簧回位油缸

1

增压油缸

1

辅助油箱

1

单向阀

2

液控单向阀

2

溢流阀(直动式)

2

节流阀(直动式)

1

调速阀

2

顺序阀

2

减压阀

1

二位二通电磁换向阀

1

二位四通电磁换向阀

2

“O”型三位四通电磁换向阀

1

“H”型三位四通电磁换向阀

1

“M”型三位四通电磁换向阀

1

二位四通行程换向阀

1

三位五通手动换向阀

1

压力继电器

1

压力表

3

微动行程开关(常开、常闭)

2

三通

7

四通

3

4

附件

毛巾

2条

油盘

1个

透明液压皮管φ8

20米

专用液压油

15公斤

5

电器配件

电磁阀通用连接线

3条

压力继电器插头线

1条

编程电缆(三菱)

1条

6

工具盒

螺丝刀6×100(一字、十字)

各1把

剪刀

1把

活动板手

1把

尖嘴钳

1把

内六角扳手M5

1把

内六角扳手M6

1把

内卡簧钳

1把

外卡簧钳

1把

油塞

5只

快速油接头

5只

各种密封圈

1袋

7

资料

透明液压PLC控制实训装置使用说明书

1册

光盘(PLC编程软件,PLC程序)

1碟

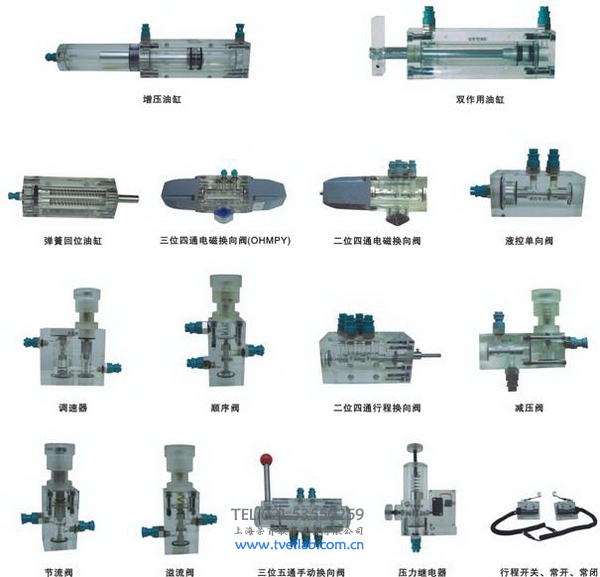

5、液压元件

液压元件
