液压挖掘机实训台

液压挖掘机实训台
  • 型号:TRYWJ-55
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

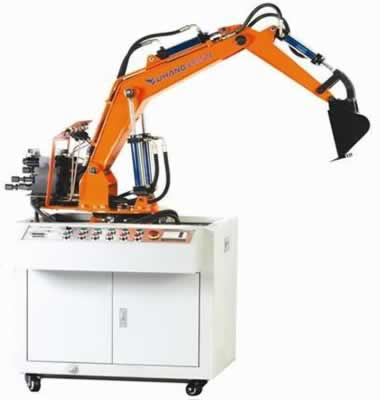

TRYWJ-55液压挖掘机实训台

液压挖掘机是机械工程中主要的机械,它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山采掘作业。目前中小型挖掘机几乎全部采用了液压传动。液压挖掘机较之机械式挖掘机具有体积小、重量轻、操作灵活方便、挖掘力大、易于实现过载保护和远距离操纵等优点。近年来高新微电子技术在液压技术上的应用,使工程机械、建筑机械综合技术水平越来越高,提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命,其适应性更强。

一、液压挖掘机实训台主要技术参数液压挖掘机实训台

1、输入电源:三相五线,AC380V.允差±l0%,50Hz;

2、装置容量:≤2kVA;

3、工作环境温度:-5℃~40℃;

4、工作湿度:≤90%(40℃时);

5、液压泵站:(1)系统额定压力6.3MPa;(2)变量叶片泵-电机1套:采用内轴一体式安装,噪音低;变量叶片泵:额定流量8L∕min,压力7MPa;电机:交流380V电压,功率1.5kVA。

6、电器控制单元(1)PLC主机模块:主机选用三菱FX1S-20MR主机,12路输入8路继电器输出。(2)配有控制模块:电源模块,PLC主机控制模块,PLC控制按钮模块等。

电机型号:M3P4H523功率:2.2KW转速:1420r/min

油泵型号:VAI-15F-A3额定压力:7Mpa额定排量:8ml/rev

外形尺寸:1550×650×1800mm

二、液压挖掘机实训台性能与特点

1、实验台采用冷轧钢板(并经过喷塑、防腐处理)制作,台式结构,控制操作于一体。

2、电气操作控制为下置式,液压站放置于液压台主柜内。整体结构紧凑,协调,布局美观大方,实用性强,可供4-6人实验。

3、挖掘机械按实物比例缩小的全金属结构,实验时启动液压系统根据实验要求模以操作机械进行工作。

4、挖掘机械是按实物的结构与缩小比例制作而成,能够真实地体现其机械的实际工况,使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。

5、实验控制采用手动控制和自动控制两种方式。

6、实验部件采用耐压胶管,压力可达到25Mpa。

7、带三相漏电保护、输出电压380V/220V,对地漏电电流超过30mA即切断电源;电气控制采用直流24V电源,并带有过压保护,防止误操作损坏设备。

三、液压挖掘机实训台实验内容

1、液压挖掘机械演示控制实验

1)挖掘作业,铲斗和斗杆复合进行工作实验;

2)回转作业,动臂提升同时平台回转;

3)卸料作业,斗杆和铲斗工作同时大臂可调整位置高度;

4)返回,平台回转、动臂和斗杆配合回到挖掘开始位置。

2、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。

1)PLC指令编程、梯形图编程学习;

2)PLC编程软件的学习与使用;

3)PLC与计算机的通讯、在线调试;

4)PLC在液压传动控制中的应用以及控制方案的优化。

四、液压挖掘机实训台实验项目

1、液压传动各元部件结构及工作原理观摩、拆装实验。

2、液压挖掘机械演示控制实验。

3、PLC软件仿真演示及控制实验。

4、可编程序控制器(PLC)电气控制实验:机-电-液一体控制实验。
