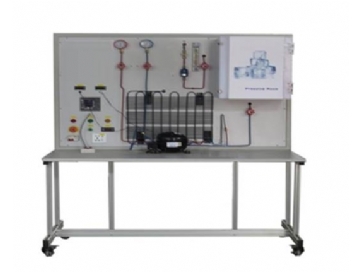

TRY-JD03电冰箱技能实训考核装置

TRY-JD03电冰箱技能实训考核装置
  • 型号:
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

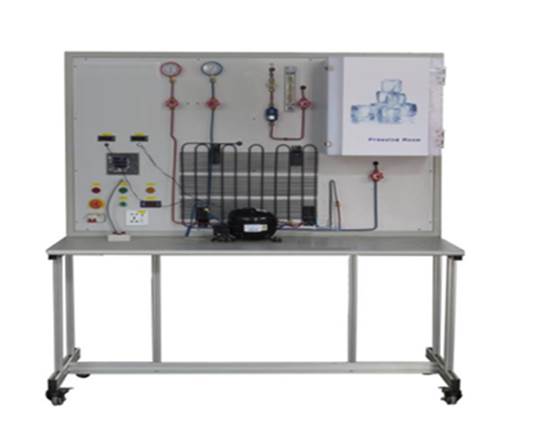

TRY-JD03电冰箱技能实训考核装置


一、  电冰箱技能实训装置 产品概述:

 电冰箱综合实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求按照职业教育的教学和实训要求研发的产品 ,电冰箱装置敞开式设计,安装有制冷管路设备,配各种电路原理图实训板,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供复合式(单门直冷式、双门直冷式、双门间冷式)电冰箱电气控制线路的实际工业用电器,形象直观,可靠性好,使用寿命长, 可自行连接线路,并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。


二  TRY-03电冰箱技能实训装置  特点
1、 实训装置直观展示了直冷式冰箱的系统结构、工作原理,可以清楚的观测到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;各段管路采用颜色标示,方便学生识别,其中高压管路为红色,低压管路为蓝色。
2、 实训柜集直冷/无霜式式电冰箱于体,电冰箱系统真实完整,结构清晰、紧凑,与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式式电冰箱实训的要求
3、 系统采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等),与实际装置接轨。
4、 装置设有直冷式/间冷式冰箱电气控制线路接线区域,可完成不同方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
5、 可设置模拟故障,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行五、排故。有利于开展技能鉴定、考核工作
6、手动节流阀:管道系统中设置了一个手动膨胀阀,实验时可模拟制冷系统中的流量开度,观察制冷功率的效果。
6、模拟风冷化霜系统,配置有一套模拟化霜电路,可模拟加热,实验性强
7、随机配置有一套的,制冷工具,可完成制冷系统中的,抽真空、加制冷剂,处理冰堵,制冷效果不好等现象

三、  TRY-03电冰箱技能实训装置  主要技术参数:
1. 输入电源:AC220V±5% 50Hz
2. 装置容量:<0.2KVA
3. 环境温度:-5℃~40℃
4. 相对湿度:≤90%(25℃)
5. 外形尺寸:1200×600×1700mm
6. 制冷剂类型:R600A
四、 TRY-03电冰箱技能实训装置   产品组成
1. 直冷\无霜式电冰箱制冷系统
实训台提供1/9匹冰箱制冷压缩机QD60(85W 0.65A R12)、直冷式蒸发器(铝复合板吹胀式蒸发器及下蒸发器、钢丝式冷凝器(17档)、冷凝风扇照明灯及门开关双金属片热保护继电器、PTC启动器、重锤启动器、毛细管。
2.仪表
(1)交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。
(2)交流电流表1只:测量范围0~3A,精度1.5级,用于观测系统启动电流及正常工作电流。
(3)温度表4只:采用PT100传感器,三位半数显,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
(4)真空压力表2只:测量范围为-0.1~0.9MPa、-0.1~1.5MPa,可显示系统低压侧、高压侧的压力。
3.模拟冷藏箱体:分成冷藏和冷冻两个,保温效果显著,温度可自动控制,排除教学机不能停机的的麻烦。
4、铝型材实训桌子一套: 1200×600×1700mm,面板为铁质彩色喷绘,桌子由铝材构建而成。
五、 实训内容
1 初级技工基本技能实训
(1)专用工具的操作
(2)制冷系统管件焊接
(3)制冷系统试压及检漏
(4)制冷系统抽真空及充注制冷剂
2 中级技能实训(设计、安装、调试及检修)
(1)电冰箱电气线路器件的认识和测量
(2)直冷式电冰箱电气控制线路接线及系统运行
(3)直冷式电冰箱维修实训及故障分析
3 电冰箱故障检修
(1)复合门开关公共端开路
(2)门开关开路
(3)温控器开路
(4)保护继电器开路
(5)系统脏堵
(6)系统冰堵
