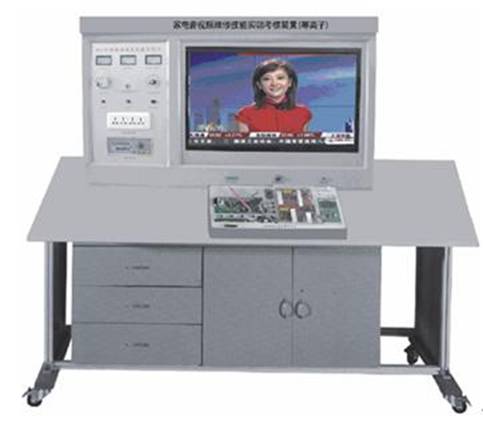

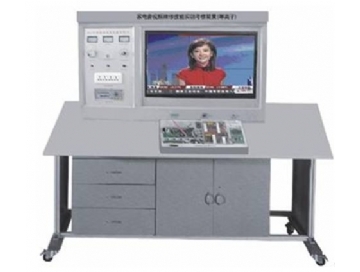

家电音视频维修技能实训考核装置

家电音视频维修技能实训考核装置
  • 型号:TRY-607
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-607家电音视频维修技能实训考核装置

(智能型、42寸等离子)

一、家电音视频维修技能实训考核装置产品概述

家电音视频维修技能核核装置”是根据是华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》,接照职业教育的教学的实训要求而研发的产品,适合高职院校、职业学校的应用电子技术、电子电器应用与修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。

本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所有家电类专业及家电维修专业及家电维修工中音视频类维修实操,以及中级、高级工的技能鉴定考核。

二、家电音视频维修技能实训考核装置技术性能家电音视频维修技能实训考核装置

1.输入电源:单相三线制AC220V±10%50HZ

2.工作环境:温度-10℃~+40℃相对湿度<85%(25℃)

3.整机容量:<300VA

4.安全保护:动作电流≤30mA、动作时间≤0.1s

5.外形尺寸:170cm×93cm×135.5cm

6.具有实验室管理系统,带密码开机和定时关机功能

三、家电音视频维修技能实训考核装置系统组成

本装置由实训控制屏、实训桌体、等离子显示器和实训组件四部分组成

(一)实训控制屏(铁质双层亚光密纹喷塑结构,铝塑面板)

1.交流电源(均带有过流保护)

输出电源:市电输出220V50HZ

隔离变压器输出220V50HZ

14.5V50HZ

2.直流电源:±16V/+12V

3.彩色信号发生器

(1)输出信号频率范围:第12频道

(2)电视信号形式:分为圆、点、格、黑白格、彩色、单色等16种形式,可通过按键进接选择

(3)输出信号:有视频、伴音(中频6.5M)、射频输出接口)

(4)信号制式:PAL-D/K

4.智能考核接口单元:答题器接品、PCL机串行接口、彩电模块接口

(二)等离子显示器:42寸分辩率:1024×768:亮度:1000流明对比度:2000:1

(三)实训组件

本装置由等离子彩电模块、智能实训考核组成。

1.等离子电视实训模块

智能故障转换接口单元、开关稳压电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频处输出单元、AD模数转换单元、扫描变换电路单元、帧存储输出单元、时序信号控制产生单元、内置设故排故系统(可由电脑随机故障点)

2.智能实训考核系统

(1)计算机可以监控1-126台家用电器智能考核台

(2)已设置20多个故障点。

(3)具有发卷功能

(4)具有收卷功能

(5)具有单台和全部实验台清零功能

(6)具有自动检测各家用电器考核台的通讯联机情况

(7)可以生成学生个人成绩单

(8)可以对学生考核情况进行统计、分析

(9)设有进入系统密码,进入系统后能够修改密码

(10)具有打印功能

(11)具有答题次数限制功能

(12)学生台配智能答题器,学生可以通过答题器与都师进行数据交换

(四)实训桌:

整体结构采用铝合金框架落地台式,并设有万向轮和四个固定调节机构,便于移动和固定。桌面为防水、防火、耐磨高密度板,结构坚固,造型美观大方。设有抽屉和柜门,用于放置工具和资料等。

四、家电音视频维修技能实训考核装置实训项目

1.理解等离子电视中各主要元件的基本结构及工作原理;

2.认识等离子电视机各主要单元电路的组成,理解其基本的工作原理;

3.电子调谐器的测量与分析;

4.遥控及本机键盘控制测量与分析;

5.视频信号处理流程测量与分析;

6.音频处理流程测量与分析;

7.Sync同步信号控制测量与分机;

8.阴极阳极驱动测量与分析。
