空调安装调试检修实训考核装置适合制冷技术、制冷流体机械机电、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工等教学实训考核，培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

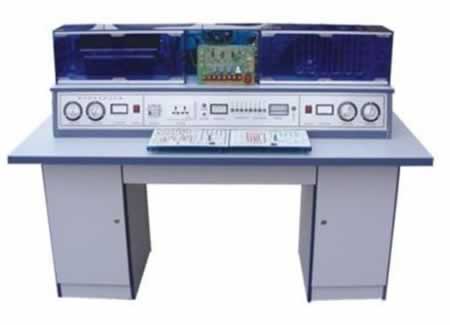

变频空调制冷制热综合实验台

一、变频空调制冷制热综合实验台适用范围：

变频空调制冷制热综合实验台是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（初级、中级、高级）》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

二、变频空调制冷制热综合实验台主要技术参数与功能：

1、工作电源AC220V±10%，50H2。

2、最大遥控距离8m，角度90度。

3、噪声：内机37-44dB，外机是55-65dB。

4、环境温度-10℃到40℃。

5、相对湿度≤85%（25℃）。

6、输入功率＜1KVA

7、实验台规格（mm）1600×700×1180mm

8、环境温度100C到400C。

9、人身安全保护功能：该设备具有漏电保护装置，地线浮空。

10、压缩机功率：空调：1ph冰箱：1/10ph

制冷剂类型：空调：R22冰箱：R12

11、具有温度巡测功能，数码显示，即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度，提供实验数据。

12、具有压力检测功能，检测空调器与电冰箱的高压压力与低压压力供实验分析故障判答。

13、具有电流、电压检测功能，显示设备工作时电压与电流观察机器是否正常工作。

14、纯软件模拟仿真制冷、制热全过程。

15、具有电脑板故障演示功能（演示电脑板的常见故障及排除方法详见说明书与教学演示软件）

16、利用彩灯演示分体空调、变频空调、电冰箱的工作原理。

17、利用演示软件，演示电冰箱制冷、空调器制冷制热的全部工作过程。

18、演示软件提供50多种电冰箱、空调器的电路原理演示使学生思维更加丰富。

19、将空调器、电冰箱、全方位解剖，同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验，使学生掌握冰箱、空调器的运行原理，使用方法，故障原因及排除方法。

20、空调器在遥控模式下能自动开机、自动关机。

21、具有遥控、手控二种演示功能，空调器制冷制热可由遥控控制工作，也可通过手动机械控制工作。

三、空调电脑板故障操作说明

（一）、手控操作：

1、HK2开关是手控与遥控功能转换开关

2、HK2手控状态时空调器工作时间不能超过30分钟。

3、HK1是在HK2手控状态下控制空调器制冷，制热功能。

（二）、遥控操作：

1、HK2在遥控状态下，电脑板才能待机工作，遥控模式状态时，遥控指示灯亮。

2、遥控电脑板LD1红灯亮是制冷待机或除湿状态。

3、LD2绿灯亮时压缩机工作状态。

4、LD3黄灯亮是制热状态指示。

5、故障开关K1到K12是在遥控模式下才能进行故障演示。

6、HG按钮为应急开关，空调工作状态时按一次HG按钮空调器立即关机，空调器待机状态下，按一次HG按钮，空调器立即工作。

（三）、故障演示说明

1、遥控失灵：将故障开关K1断开，即接收头信号不能送到主板。

2、遥控失灵：将故障开关K2断开，即接收头无直流5V电源提供。

3、整机不工作：将故障开关K3断开，即电源变压器无交流12V电源输出。

4、整机不工作：将故障开关K4断开，无直流12V电源输出。

5、整机不工作：将故障开关K5断开，无直流5V电源输出。

6、内风机不转：将故障开关K7断开，无风机工作电源输出或电机损坏。

7、空调不制热：故障开关K8断开，电磁阀无电源不制热。

8、空调不工作：将故障开关K9断开，晶振不工作。

9、峰鸣器无声：将故障开关K10断开，峰鸣器开路。

10、遥控失灵：将故障开关K11断开，无传感信号输入。

（四）、变频空调操作（定速空调无此功能）

1、空调器开始工作时频率为30HZ。

2、UP按钮是频率上调按钮，每按一次频率上升1HZ，DOWN按钮是频率下调按钮，每按一次频率下降1HZ。

3、空调器频率越高制冷、制热越快，压缩机旋转越快，反之相反。

4、变频范围：30Hz到110Hz。

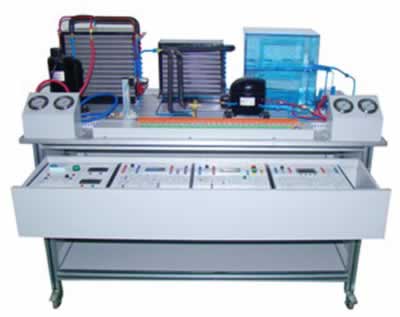

空调冰箱组装与调试实训设备(智能考核型)

一、空调冰箱组装与调试实训设备介绍：

TRY-971 空调冰箱组装与调试实训设备(智能考核型)适合系统组装、电气运行与控制、电气技术应用、制冷和空调设备运用与家电维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。

系统组成由两部分组成，分别为：分体式热泵空调和直冷电冰箱，分体空调可进行制冷、制热、除湿、自动工作模式功能，直冷式电冰箱可进行冷藏、冷冻等功能，涵盖了制冷专业中所涉及的安装、管路设计焊接技术、接线、保压、检漏、抽真空、充注制冷剂、制冷剂回收、运行调试，控制电路故障考核等设备应适合机电、动力工程类专业的实训，适合制冷及相关专业的中级、高级工的技能鉴定及考核。

二、空调冰箱组装与调试实训设备技术指标：空调冰箱组装与调试实训设备(智能考核型)

1.输入电源单相三线AC220V±10%50Hz

2.工作环境温度-10℃～-40℃相对湿度≤85%（25℃）海拔<4000M

3.设备容量≤1.5KVA

4.制冷剂：空调部分R22冰箱部分R134a

5.外形尺寸（大约）1500mm×800mm×1250mm

6.防触电保护类型I类

7.安全保护具有过压、过流、过载、漏电保护措施，符合国家相关标准。

8.环保等级材料选用符合国家相关环保标准

三、空调冰箱组装与调试实训设备功能：

1.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练及职业技能竞赛的需要。

2.采用模块化设计，电气控制与制冷系统独立分开，并且电气部分设置检测点，测测端子以及各路的输出连接端子，可供学生进行独立接线、测试、运行等操作。

3.实训平台直观展示空调和冰箱的系统结构、工作原理。可清楚的看到制冷系统结构及主要部件的实物，系统还配置有数显变流电压表、数显交流电流表、压力表、信号指示灯等，使整个空调系统、冰箱系统的实时工作状态一目了然。

4.根据分体式空调器控制电路、电冰箱电子式控制电路作为实训考核对象，能使学生熟练掌握空调器控制电路、电冰箱电子式控制电路基本原理及维修技术，考核板上印有分体式空调器电气、电冰箱电子式控制电路图并加以检测点，学生通过考核板上的电路图了解其原理，并通过电脑设置故障，用仪表在检测点上进行检测查找故障位置，并排除故障，从而提高学生的排除故障能力，

5.使用该装置能学到分体式式空调器控制电路、电冰箱电子式控制电路的相关知识。空热泵分体空调部分具有以下制冷模式、制热模式、除湿模式、送风模式、四种工作模式。电冰箱部分分有冷藏箱、冷冻箱。工作模式有标准模式、节能模式、速冻模式三种工作模式。

6.在该装置上能够反复进行系统组装与焊接训练。整体采用开放式和拆装式结构设计，采用铜管固定装置对每个活动接头进行固定，有效的保证管路因反复拆装所造成的损坏，同时减少工作噪音。

7.采用铝型材拼装成桌面且桌面下面增加接水底盘，铝型材桌面干净美观，更重要的是焊接铜管时不会变形，接水底盘的设计解决了运行中冷凝器和系统管道产生的冷凝水，使水及冷冻油顺利流到接水桶中，保持设备清洁。

8.集制冷空调系统安装、冰箱系统安装、制冷系统电接线、压力检漏、抽真空、充注制冷剂与运行调试于一体，包含了制冷系统维修的全部步骤，能满足实训教学、实际工程训练，学生可以对各部件、管路、器件进行拆装、调试、运行，完成各种工作模式、工况调试和系统管路的实训，使整个装置能够完全满足实训教学、技能考核或技能竞赛要求。

四、空调冰箱组装与调试实训设备实训项目：

1、制冷工专用工具的使用

2、气焊焊枪的使用与焊接能力

3、空调制冷系统管路的组装能力

4、空调制冷系统的保压、检漏与制冷剂加充能力

5、空调控制电路的电气连接与调试能力

6、空调控制电路电气故障考核、故障分析与故障排除能力

7、电冰箱制冷系统管路的组装能力

8、电冰箱制冷系统的保压、检漏与制冷剂加充能力

9、东芝GR-204E直冷电子式电冰箱控制电路的电气连接与调试能力

10、东芝GR-204E直冷电子式控制电路电气故障考核、故障分析与故障排除能力

11、BCD-173GH智能温控电冰箱控制电路的电气连接与调试能力

12、BCD-173GH智能温控电冰箱控制电路电气故障考核、故障分析与故障排除能力

13、电冰箱制冷系统的故障判断与维修能力

14、学生的团队协调组织能力

15、电气识图和电气设计能力

空调电气控制电路部分设置有8个故障；

204E电冰箱控制电路部分设置有8个故障；

智能电冰箱控制电路部分设置有8个故障。

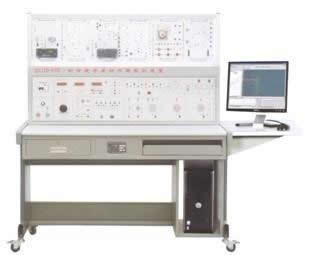

制冷电子基础技能实训装置

一、制冷电子基础技能实训装置简介

制冷电子基础技能实训装置根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材研制生产的，可以用于对初级制冷设备维修工、中级制冷设备维修工、高级制冷设备维修工考核及电气控制线路、实用电子线路进行实际操作，从而使学生的操作技能得到提高。该实训装置不仅可供学生学习锻炼，有利于开展技能鉴定、考核工作，更是制冷设备维修工技能考核的理想设备。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的制冷基础、制冷设备维修工、空调器维修、制冷装置及自动化、空调设备及维修、空调技术、空调器微电脑电路检修等专业课程。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《小型制冷装置》、《小型制冷与空调装置》、《制冷装置电气控制系统原理与检修》等课程。

二、制冷电子基础技能实训装置特点制冷电子基础技能实训装置

1.电气控制线路或电子线路实训元件装在实训箱中，操作方便、更换便捷，具有可扩展功能

2.设备设有电压型漏电保护和电流型漏电保护器，确保操作者的安全；各测量仪表均有可靠的保护功能，使用安全可靠

3.可进行模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作

4.实训连接线及插座采用防触电的结构，使用安全、可靠、防触电

三、制冷电子基础技能实训装置基本配置及功能

实训装置由实训台，实训挂箱等组成:

1.实训台

实训台包括空气开关、电源插座、交流电压表、交流电流表、温度表、直流电源、交流电源。

（1）交流电压表测量范围０～500V，用于实操训练过程中对交流电压信号的测量

（2）直流电流表测量范围０～200V，用于实操训练过程中对直流电压信号的测量

（3）温度表提供三位半数字温度表1只，测量环境温度及实操训练中待测点的温度

（4）直流电源提供±12V、±5V两组电源，一路可调直流电源1.3～18V，每路均具有短路、过流保护和自动恢复功能

（5）交流电源提供两组8.5V和两组17.5V

2.实训挂箱

序号挂箱编号挂箱名称功能

1JD-01元件单元实训箱：提供常用元件

2JD-02模拟电路基础实训单元箱：提供制冷电路中的复位电路；串、并联稳压电路

3JD-03电源电路单元箱：提供电源电路

4JD-04数字电路基础实训单元箱：提供555时基电路和R-S触发电路

5JD-05电子温控实训单元箱：提供电子温控电路图及线路板

6JD-06可控硅调速实训单元箱：提供可控硅调速电路图及线路板

7JD-07步进电机驱动实训单元箱：提供步进电机驱动电路图及线路板

8JD-08低温除霜电路实训单元箱：提供低温除霜电气电路图及线路板

9JD-09热泵空调电气实训单元箱：提供热泵空调电气电路图及线路板

3.实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动。

四、制冷电子基础技能实训装置技术性能

1.输入电源：单相三线～220V±10%50Hz

2.工作环境：环境温度范围为-5℃～+40℃相对湿度＜85%(25℃)海拔＜4000m

3.装置容量：＜0.2kVA

4.外形尺寸：1630mm×730mm×1300mm

五、制冷电子基础技能实训装置实训项目

1.二极管的特性与应用单元实训

2.晶体管的特性与应用单元实训

3.串并联型稳压电路单元实训

4.稳压电路应用单元实训

5.电源电路单元实训

6.数字电路单元实训

7.555时基电路单元实训

8.RS触发电路单元实训

9.3min延时电路单元实训

10.二次自动复位电路单元实训

11.电冰箱电子温控电路单元实训

12.低温除霜电路单元实训

13.可控硅调速电路单元实训

14.步进电机驱动电路单元实训

15.热泵空调电气电路单元实训

16.电冰箱电子温控电路综合单元实训

17.热泵空调电气电路综合单元实训

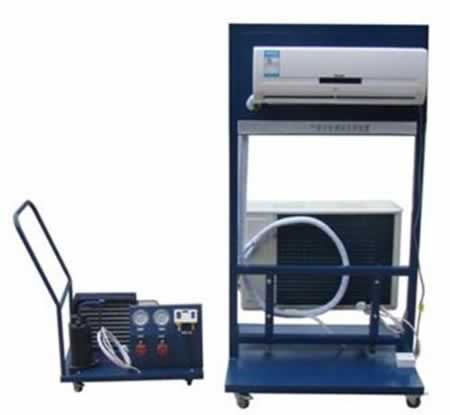

空调安装调试实训装置

一、空调安装调试实训装置简介

空调安装调试实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。

空调安装调试实训装置
