液压挖掘机控制教学实训台,气动PLC实训设备

TRY-70WB液压挖掘机控制教学实训台

一、液压挖掘机控制教学实训台描述:液压挖掘机控制教学实训台

挖掘机是用铲斗挖掘高于或低于承机面的物料,并装入运输车辆或卸至堆料场的土方机械。

二、液压挖掘机控制教学实训台主要特点:

1)TRY-WB液压挖掘机控制教学实训台是将液压挖掘机的结构原理能够搬到课堂上学习的一种现代化教学设备,挖掘机机身采用进口有机玻璃制作,耐腐蚀,抗磨性能好,长久不变色,透明直观,演示效果逼真。

2)柜体采用1MM厚的SPCC冷扎板制作,坚固美观,表面采用中温磷化防锈漆,静电喷涂。

柜体装有四个万向轮,方便实训设备的搬运与拆卸。

3)柜体装有四个万向轮,方便实训设备的搬运与拆卸.

4)控制方式:(1)继电器控制(2)PLC控制使用三菱FX1S-20MR

三、液压挖掘机控制教学实训台基本参数:

1、实训台外形尺寸:1500×700×1800mm(长×宽×高)

2、演示台外形尺寸:700×700×1330mm(长×宽×高)

3、电源:220V50Hz(市电)

4、液压实训泵站500×350×300mm(长×宽×高)

5、工作电源:AC:220V永磁调速电机,调速范围:0-1500转/分

6、安全限速范围:1-1500转/分液压泵工作时离液压台1.5m远处噪声≤58dB

7、演示实训油路液流要求压力仅需0.3-0.5Mpa(油泵最高压力:Pmax=1.5Mpa)

8、液压泵工作时离液压台1.5m远处噪声≤58dB。

四、液压挖掘机控制教学实训台学习目的:

1)了解挖掘机的基本结构

2)了解挖掘机的传动系统

3)学习挖掘机的液压系统

4)学习挖掘机的手动控制原理

5)学习挖掘机的自动控制原理

五、液压挖掘机控制教学实训台实训内容:

1、挖掘机八个的动作原理

1)降大臂

2)降小臂

3)收铲斗

4)开小臂

5)收小臂

6)向左旋转

7)向右旋转

2、液压传动的基本回路实训

1)用换向阀的换向回路

2)用“O”型机能换向阀的闭锁回路

3)用液控单向阀的闭锁回路

4)压力调定回路

5)二级压力回路

6)用减压阀的减压回路

7)用增压缸的增压回路

8)用换向阀的卸载回路

9)进油节流调速回路

10)回油节流调速回路

11)调速齿轮泵调速回路

12)调速齿轮泵和调速阀的复合调速回路

13)流量阀短接的速度换接回路

14)二次进给回路

15)用顺序阀的顺序动作回路

16)用压力继电器的顺序动作回路

17)用电器行程开关的顺序动作回路

18)用行程阀的顺序动作回路

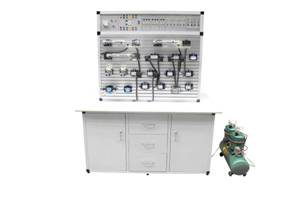

TRY-QD23气动PLC控制实训设备

一、气动PLC控制实训设备主要技术参数气动PLC控制实训设备

1、电源AC220V50HZ

2、直流电源:输入AC220V,输出DC24V/2A

3、可编程控制器(PLC):松三菱FX1N-20MR主机12输入8输出(继电器输出方式)

4、空气压缩机(基本配置小型机)电机功率:360W,电源:AC220V

5、公称容量:10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸:1400mm×900mm×760mm

8、实训台支架尺寸:1050mm×350mm×1020mm

二、气动PLC控制实训设备主要特点

1、TRY-QD23气动PLC控制实训设备主要由实训桌及实训支架、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

2、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接采用快换接头,拆接方便快捷。

3、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制电路安全可靠,设有手动、自动、顺序等控制功能。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、气动PLC控制实训设备气动基本实训回路举例

1、单作用气缸的换向回路

12、过载保护回路

2、双作用气缸的换向回路

13、互锁回路

3、单作用气缸速度控制回路

14、单缸单往复控制回路

4、双作用气缸单向调速回路

15、单缸连续往复动作回路

5、双作用气缸双向调速回路

16、直线缸、旋转缸顺序动作回路

6、速度换接回路

17、多缸顺序动作回路

7、缓冲回路

18、双缸、同步动作回路

8、二次压力控制回路

19、回缸联动回路

9、高低压转换回路

20、卸荷回路

10、计数回路

21、或门型梭阀的应用回路

11、延时回路

22、快速排气阀应用回路
