PLC可编程控制器实验装置

PLC可编程控制器实验装置
  • 型号:TRYS-02
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYS-02PLC可编程控制器实验装置

一、PLC可编程控制器实验装置简介:

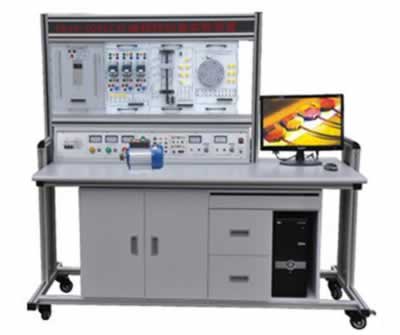

TRYS-02PLC可编程控制器实验装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程配套设计的。集可编程逻辑控制器、通信编辑器、编程软件、工控组态软件、仿真教学系统、模拟控制实验挂箱、实物等于一体,可直观地进行PLC的基本指令训练,多个应用广泛的PLC实际应用模拟实验和实物控制实验,同时也为了高层次的设计开发实验提供良好的条件。为了结合教学要求,设计过程中参考了国内多种教材,从中精选出二十七组典型性的实验项目,配备三相鼠笼异步电机及继电器,能完成多个电气控制实验。PLC可编程控制器实验装置

二、PLC可编程控制器实验装置特点:

1、实验装置采用组件多结构更换实验模块便捷,如需扩展功能或开发新实验,只需添加实验挂箱即可,永不淘汰。

2、双口接线法PLC主机与实验挂箱之间的连接即可采用自锁紧接插线单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连接速度,与单一连接法相比具有绝对优越性。

3、实验对象形像逼真,接近工业现场的实际应用,通过本实验装置的训练,学生很快就能适应现场的工作。

4、采用三菱FX系列可编程控制器,功能强大,性能优越,采用模块化设计,组合灵活。

5、组态棒图教学采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。

三、PLC可编程控制器实验装置构成

1、PLC可编程控制器实验台:提供三相电源,直流稳压电源及安全保护装置

2、PLC可编程控制器实验装置(挂箱规格:40×24×6cm3):

(1)PLC001交通信号灯PLC自动控制实验挂箱

(2)PLC002搅拌器的PLC自动控制实验挂箱

(3)PLC003LED数码管显示PLC自动控制实验挂箱(实物)

(4)PLC004四层电梯的PLC自动控制实验挂箱(实物)

(5)PLC005加工中心刀具库选择控制实验挂箱(实物)

(6)PLC006艺术彩灯造型的PLC控制实验挂箱

(7)PLC007电机的自动控制实验挂箱(实物)

(8)PLC008步进电机的PLC控制实验挂箱(实物)

(9)PLC009模拟电视发射塔实验挂箱

(10)PLC010自动送料装车系统实验挂箱

(11)PLC011自动售货机实验挂箱

(12)PLC012自动成型系统实验挂箱

(13)PLC013水塔自动供水系统实验挂箱

(14)PLC014邮件自动分拣系统实验挂箱

(15)PLC015自动洗衣机系统实验挂箱

(16)PLC016电镀系统实验挂箱

(17)PLC017继电器控制实验挂箱(一)

(18)三相鼠笼电动机380VY/△接法

(19)基础实验挂箱

3、PLC可编程控制器操作桌

4、编程应用软件

5、仿真教学软件

6、工控组态软件

7、PLC可编程控制器(接口都已引到面板)及转接通迅电缆。

8、电脑或手持编程器(用户自备或代购)

四、PLC可编程控制器实验装置技术性能

1、输入电源:三相四线电源,输入时指示灯亮。

2、电源输出:有漏电型保护器、过载、短路保护装置。

A.三相四线380V输出,由三只电压表指示输出电压

B.~220V通过安全插座输出

C.+24V/2A直流稳压输出(数显)

D.+5V/1A直流稳压输出(数显)

E.±12V/1A直流稳压输出(根据装置需求而定)

3、PLC可编程控制器:

品牌、型号:三菱FX1N­-40mR(输入24点,输出16点)

4、重量:100Kg

5、外形尺寸:160×75×150cm3

五、PLC可编程控制器实验装置基本实验项目

1.与、或、非逻辑功能实验

2.定时器、计数器功能实验

3.跳转、分支功能实验

4.移位寄存器实验

5.数据处理功能实验

6.微分、位操作实验

7.交通信号灯PLC自动控制实验

8.搅拌器的PLC自动控制实验

9.LED数码官显示PLC自动控制实验(实物)

10.四层电梯的PLC自动控制实验(实物)

11.加工中心刀具库选择控制实验(实物)

12.艺术彩灯造型的PLC控制实验

13.电机的自动控制实验(实物)

14.步进电机的PLC控制(实物)

15.模拟电视发射塔实验实验

16.自动送料装车系统控制实验

17.自动售货机实验

18.自动成型实验

19.水塔自动供水控制系统实验

20.邮件自动分拣实验

21.自动洗衣机控制系统模拟实验

22.电镀过程控制实验

23.三相鼠笼式异步电动机点动和自锁PLC控制(实物)

24.三相鼠笼式异步电动机联动正反转PLC控制(实物)

25.三相鼠笼式异步电动机带延时正反转PLC控制(实物)

26.三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

27.MCGS组态棒图实验教学,利用已编辑好组态棒图,对以上任何实验进行动态跟踪教学实验

28.针对实验项目的具体要求,学生自行编辑组态棒图进行实验。
