汽车放大器空调实验台,自动变速器电控示教板

汽车放大器空调实验台

汽车放大器空调实验台选用金杯汽车制冷系统汽车放大器空调实验台

★三相调速电机作为动力源,真实展示放大器空调系统的组成结构,如空调通风系统、空调电路系统、各种传感器、制冷管路系统等;

★起动三相电机,运行空调时可全面展示空调的工作过程。操纵空调控制面板各按钮,能够完成汽车空调各方面的精确控制、各种通风模式控制,展示空调压缩机、散热风扇工作过程;

★台架备有空调制冷管路的高低压力表,可直观显示制冷管路的压力变化。数显表显示各传感器数值。台架可进行抽真空、加注制冷剂、检漏等实训操作;

★有专门的故障设置和排除区,可设置1-36多个故障;

★设备面板绘有彩色喷绘原理图,展示空调系统的工作原理。面板上可检测电脑各管脚和各电器元件的电信号

★无需蓄电池用DC12V电源,减少充电的麻烦,电源有防短路功能;

★配套台架操作使用说明与实训课题的实训指导书;ˉ

★经高温烤漆处理,带万向脚滚轮台架,便于移动教学;

★设备面板采用进口绝缘板经烤漆工艺制作而成,美观大方,不褪色,不变形;

★台架配置对开式维修门,安全可靠,坚固耐用。

★外形尺寸:1000×1000×1800mm

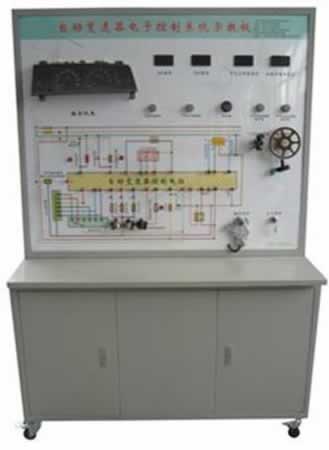

自动变速器电控系统示教板

(一)自动变速器电控系统示教板简介

自动变速器电控系统示教板选用丰田自动变速器电控系统材料为基础制作,模拟汽车行驶,演示自动变速器电控系统的工作过程;本示教板功能齐全、操作方便、安全可靠。

(二)自动变速器电控系统示教板结构组成自动变速器电控系统示教板

变速器控制单元、变速器电磁阀总成、车速传感器、仪表、换档开关等。检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。自动变速器电控系统示教板

(三)自动变速器电控系统示教板功能特点

1.面板上绘有完整的自动变速器电控系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。

2.操纵开关及按钮,可真实演示自动变速器电控系统的工作过程。

3.数显表显示各传感器信号电压值。

4.发光二极管显示电磁阀状态。

5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。

7.底架部分采用实验桌,台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等,表面采用烤漆工艺,带自锁脚轮。

8.装有诊断座,可读取故障码与数据流等。

(四)自动变速器电控系统示教板技术参数

外形尺寸:1240mm×550mm×1850mm(长×宽×高);

电源:220V交流电压;

工作电压:12V直流电压;

工作温度:-50℃~50℃;
