高级电工技能实训考核装置

高级电工技能实训考核装置
  • 型号:TRY-850B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

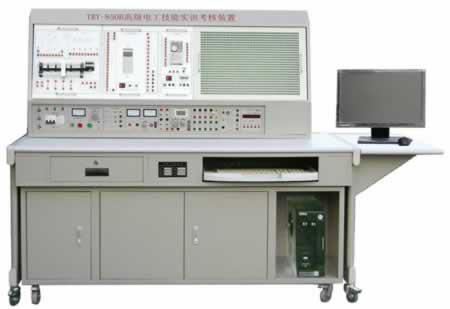

TRY-850B高级电工技能实训考核装置

一、高级电工技能实训考核装置功能简介:

TRY-850B高级电工技能实训考核装置是我公司整合同类产品合理的实训方法,专门研制的针对高等院校、职业技术教育而开发的综合性实训考核装置。高级电工技能实训考核装置适用于各类职业院校、中专、技校电工电子电拖机电一体化、自动化、继电保护技术等专业的教学和从事相关专业的技术人员实训考核。实训设备有机地融合了数电、电力电子电力拖动PLC变频器、继电保护等实训内容,配备多块可自由组合的实训挂箱,实现了教学资源共享,一机多用;创造性地把教学管理、教材、教案、实训、认证、考核融于一体,大大节省实训用房、减少管理人员,经济效益显著,其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实训室的理想实训设备。

高级电工技能实训考核装置

二、高级电工技能实训考核装置特点

1、安全性能高:实训屏上配备漏电保护装置,通过启动停止按钮控制实训台工作电源。

2、测量仪表精度高,采用数字化、智能化模式,符合现代测量发展方向。

3、综合性强:使电工、电子、电力拖动、PLC、变频调速等多门学科有机组合在一个实训台上,能按工厂现场操作规程进行小型工程设计实训。

4、实训的深度和广度根据需要可作灵活的调整,装置采用挂箱式结构,更换便捷,并可自由组合,满足不同的实训要求,添加部件即可扩展功能或开发新的实训项目。

5、实训台结构合理、性能优越、配套完整,根据弱电和强电配置不同的实训连接线及相应的插座,使用安全、可靠。

三、高级电工技能实训考核装置技术性能:

1、工作电源:三相四线(或三相五线)~380V±5%50Hz

2、温度:-10℃~+40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、重量:220Kg

5、外形尺寸:1600mm×700mm×1500mm

四、高级电工技能实训考核装置基本配置及功能

本实训台主要由实训屏、实训挂箱、实训桌等到组成。

(一)实训屏

实训屏为铁质双层亚光密纹喷塑结构,铝合金面板,为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器(包括频率计)、测试仪表及实训器件等,具体功能如下:

1、控制及交流电源部分

(1)提供三相固定380V交流电源,相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。

(2)提供单相0~250V/2A连续可调交流电源一路(配备一台0.5KVA单相调压器)。同时经整流环节可得一组0-240V连续可调直流电源,有表指示输出电压值。

(3)提供~220V插座2只,为外部设备提供工作电源。

(4)配备实训用250V/30W日光灯管及支架一套。用于日光灯电路连接等实训。

2、直流电源部分

(1)双路恒流稳压电源,二路输出电压均为0-30V,内置式继电器自动换档。多圈电位器连续调节,使用方便。输出最大电流为1.5A,具有预设式限流保护功能,输出有0.5级数字电流表、电压表指示,电压稳定度10-2,负载稳定度10-2,纹波电压5mv。

(2)低压直流稳压电源:+5V,+24V、±12V,具有短路保护功能。

(3)恒流源:一路0-500mA连续可调恒流源,分2mA、20mA、500mA三档,配有数字式直流毫安表指示输出电流,具有输出开路、短路保护功能。

3、函数信号发生器:

3.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波。

3.2频率范围:由0.1Hz到2MHz,分七个频率档级。

3.3正弦波失真度;10-30Hz<3%30Hz-100KHz≤1%

3.4方波响应:前沿/后沿≤100nS(开路)

3.5最大输出幅度(开路):f<1MH幅度≤15VP-P;1M<f≤2MHz≤11Vp-p

3.6直流偏置(开路):±l0V

3.7输出阻抗Z:ZO=50Ω±5Ω

3.8占空比:脉冲与锯齿波上升、下降沿可连续变化,范围10%~90%。

3.9压控振荡(VCF):加外加直流电压0±5V变化时,对应的频率变化大于l00:1。

3.10输出衰减:20dB40dB60dB

4、频率计数器:

4.1测频范围:lHz~l00MHz,六位数显。

4.2闸门时间:0.01S、0.1S、1S、10S

4.3输入阻抗(AC耦合):电阻分量约500KΩ,并联电容约100P。

5、供配电及保护部分

5.16-10KV变配电线路及保护

5.2变压器保护试验单元

5.3微机保护模块

5.4互感器保护试验检测单元

(二)实训挂箱

1、DGJ-16电工综合技能实训(二)

运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。

2、DZJ-21电子技术实训(二)

提供四位十进制译码显示器、8位逻辑电平开关、8位电平指示器、三态逻辑笔、脉冲信号源(正、负输出单次脉冲和频率为0.5Hz~300KHz连续可调的计数脉冲源各一路),设有一些高可靠圆脚集成电路插座(9P、14P、16P、28P、40P若干只)。实训箱还配有单管/负反馈两级放大器、射极跟随器、RC串联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。

3、单片机实训系统:配备51/96/8088等CPU的单片机、微机全部软硬件。

4、ZSY-04继电接触控制(一)

熔断器5只、按钮1只、变压器1只(380V/36+6.3)、转换开关1只、信号灯3只、整流电路1只、能耗制动电阻(510Ω/50W)3只、交流接触器1只、热继电器1只。

5、ZSY-05继电接触控制(二)

交流接触器3只、通电延时时间继电器1只、热继电器1只、控制按钮3只。

6、ZSY-06继电接触控制(三)

行程开关4只、倒顺开关1只、热继电器1只。

7、SYLZ-01电力电子实验挂箱(一)

8、SYLZ-02电力电子实验挂箱(二)

9、PLC主机挂箱

配三菱FX1N-40mR主机,集成数字量I/O(24路数字量输入,16路数字量输出),RS-422通讯口,SC-09通讯编程电缆及转接输入输出口、开关等。随机配置仿真教学软件及工控组态软件。

10、PLC实训演示挂箱

序号

编号

控制对象实训模块

实训教学目标

1

SX2

装配流水线/十字路口交通灯

通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号控制,掌握顺序控制指令的编写方法。

2

SX3

水塔水位/天塔之光

通过对“水塔水位”和“储水池水位”变化过程的判断,了解简单逻辑控制指令的编写方法。通过对天塔之光闪亮过程的移位控制,掌握移位寄存器指令的编写方法。

3

SX4

自动送料装车/四节传送带

通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制,掌握较复杂逻辑控制指令的编写方法。

4

SX8

机械手控制/自控成型机

通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制,掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。

5

SX10

四层电梯

通过对一个完整的四层电梯模型的综合控制,初步掌握PLC控制系统的分析、I/O分配、设计I/O接线图、接线、编程、调试等工作过程的综合知识。

11、变频器实训挂箱

配置三菱FR-S520变频器,带有RS485通讯接口及BOP操作面板。

12、电机导轨及光码盘测速系统

含光码盘测速系统(配有进口光电编码器)一套,不锈钢导轨1幅,道轨平整度好,无应力变形,同心度好。

13、工控组态软件一套:

打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。

14、PLC仿真实训软件一套:

(1)通过PLASH虚拟环境实时显示PLC的运行状态

(2)可以实现PLC虚拟接线,并对接线进行错误检查

(3)PLC编程训练、PLC程序编写测试等功能

(4)实现PLC运行模拟,对错误程序进行检查

15、三相鼠笼异步电动机(200VY接)1台

16、三相鼠笼异步电动机(380VY/△)2台

17、连接线一套

18、尖嘴钳、螺丝刀、剥线钳等工具一套

(三)实训台

实训桌为铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。

五、高级电工技能实训考核装置配置表

序号

名称

单位

数量

备注

1

电源、信号源、仪器仪表、供配电及保护控制屏

1

铁质双层亚光密纹喷塑结构

2

实训考核桌

1

铁质双层亚光密纹喷塑,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方。实训桌下方设有元件储存柜,可以放置实训挂箱,还设有四个带刹车的轮子,便于移动和固定。设有电脑键盘托及电脑主机箱,一体式结构。

3

PLC实训挂箱

1

挂箱一

SX2装配流水线/十字路口交通灯

挂箱二

SX3水塔水位/天塔之光

挂箱三

SX4自动送料装车/四节传送带

挂箱四

SX8机械手控制/自控成型机

挂箱五

SX10四层电梯

4

PLC主机挂箱

1

配三菱FX1N-40mR主机

5

单片机实训系统

1

配备51/96/8088等CPU的单片机、微机全部软硬件

6

变频器实训挂箱

1

配置三菱FR-S540变频器,带有RS485通讯接口及BOP操作面板。所有接口已引到挂箱面板接线座上。

7

电机导轨及光码盘测速系统

1

含旋转编码器及转速表系统一套,导轨1幅

8

三相鼠笼异步电动机

1

200VY接180W

9

三相鼠笼异步电动机

1

380VY/△180W

10

DGJ-16电工综合技能实训(二)

1

运算放大器的应用实训、报警保护电路的设计及其应用实训、互感器的应用实训、整流滤波电路的设计及应用实训、过流保护的设计及其应用实训。

11

DZJ-21电子技术实训(二)

1

提供四位十进制译码显示器、8位逻辑电平开关、8位电平指示器、三态逻辑笔、脉冲信号源(正、负输出单次脉冲和频率为0.5Hz~300KHz连续可调的计数脉冲源各一路),设有一些高可靠圆脚集成电路插座(9P、14P、16P、28P、40P若干只)。实训箱还配有单管/负反馈两级放大器、射极跟随器、RC串联选频网络振荡器、差动放大器及低频OTL功率放大器共五块固定线路实训板。可采用固定线路或分立元件灵活组合进行实训。

12

继电接触控制挂箱

1

ZSY-04继电接触控制(一)

ZSY-05继电接触控制(二)

ZSY-06继电接触控制(三)

13

电力电子实验挂箱

1

SYLZ-01电力电子实验挂箱(一)

SYLZ-02电力电子实验挂箱(二)

14

PLC工控组态软件

1

打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。

15

PLC仿真实训软件一套

1

(1)通过PLASH虚拟环境实时显示PLC的运行状态

(2)可以实现PLC虚拟接线,并对接线进行错误检查

(3)PLC编程训练、PLC程序编写测试等功能

(4)实现PLC运行模拟,对错误程序进行检

16

常用工具

1

一字螺丝刀1把;十字螺丝刀1把;剥线钳1把;

17

实验说明书

1

指导学生实训

18

设备线缆

1

SC-09PLC通讯线缆

1

50P排线

40

红色Ф2自锁线(100CM)

2

黑色Ф2自锁线(100CM)

10

黄色Ф2自锁线(30CM)

10

手枪式叠插线

25

Ф4自锁线(100CM)

10

Ф4自锁线(300CM)

网线(每台4米)

六、高级电工技能实训考核装置设备元器件质量:

产品上所使用的器件均是国优、名优、中外合资、进口、军工甚至航天产品:

1.交接触器采用法国施耐德电气采用德力西或正泰

2.KNX1×2、2×2钮子开关采用上海开联电子有限公司产品

3、KNG3-1转换开关采用上海长江电气集团

4、波段开关采用上海奇佳电子

5、档琴键开关采用上海奇佳电子

6、红、绿按钮采用正泰集团产品

7、钥匙开关采用上海人民电器集团产品

8.复位开关采用上海旭龙电子有限公司产品

9、电源暗插座(二芯、三芯、四芯)采用上海松日公司产品

10.数码管采用威利广电子有限公司产品。

11、发光管(红LI3331绿LG3331)采用威利广电子有限公司产品。

12、3DJ6F场效应管采用上海双岭电子有限公司

13、各类集成块采用进口日本,美国产品

14、CBB无感电容荷兰进口产品

15、独石电容采用中美合资产品

16、金属膜电阻采用上海电阻器厂产品

17.单面双面线路板采用上海环亚线路板厂产品

七、高级电工技能实训考核装置实训项目

电子技术实训

1.集成逻辑电路的连接与驱动

2.组合逻辑电路

3.译码器

4.译码器逻辑功能测试

5.集成触发器逻辑功能测试

6.基本RS触发器

7.JK触发器

8.D触发器

9.CMOS触发器

10.计数、译码和显示

11.计数器及其应用

13.十进制可逆计数器的逻辑功能测试

13.二进制加法计数器

14.十进制加法计数器

15.测试移位寄存器的逻辑功能

16.移位寄存器及其应用

17.脉冲分配器及其应用

18.555时基电路

19.单稳态触发器

电力拖动技能实训

20.接触器点动正转控制线路

21.具有自锁的正转控制线路

22.接触器联锁的正反转控制线路

23.按钮联锁的正反转控制线路

24.接触器控制Y/△降压起动

PLC与变频综合实训

(1)PLC基本技能实训

1.PLC认知实训(软硬件结构、系统组成、基本指令练习、接线、编程下载等)

2.典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)

3.PLC仿真实训

(2)PLC模拟控制应用实训

25.数码显示控制

26.天塔之光控制(闪烁、发射、流水型)

27.十字路口交通灯控制

28.水塔水位控制

29.自动送料装车系统控制

30.四节传送带控制

31.装配流水线控制

32.机械手控制

33.四层电梯控制(实物)

(3)PLC高级技能实训(设计、安装、调试及检修)

34.PLC控制的三相异步电动机正反转控制

35.PLC控制的三相异步电动机Y/△启动控制

36.PLC控制的三相异步电动机降压启动控制

37.PLC控制的三相异步电动机能耗制动控制

(4)基于变频器的电机拖动与控制实训

38.变频器功能参数设置与操作

39.变频器报警与保护功能

40.多段速度选择变频调速

41.外部端子点动控制

42.控制电机正反转运动控制

43.控制电机运行时间操作

44.瞬间停电变频器参数设定

45.外部电压变频调速

46.三相异步电动机的变频开环调速

(5)PLC、变频器的电机拖动与控制实训

47.基于PLC通信方式的多段速选择变频调速

49.基于PLC通信方式的变频器闭环调速

48.基于PLC通信方式的变频器开环调速

电力电子部分

50.单结晶体管触发电路

51.正铉波同步移相触发电路

52.锯齿波同步移相触发电路

53.西门子TCA785集成触发电路

54.单相半波可控整流电路

55.单相全桥半控整流电路

56.单相全桥全控整流电路

57.三相半波可控整流电路

58.三相全桥半控整流电路

59.三相全桥全控整流电路

60.晶闸管直流调速系统的测试和性能的测试

61.晶闸管直流调速系统主要单元的调试

62.单闭环不可逆直流调速系统

63.双闭环不可逆直流调速系统

单片机技能实训

A、MCS-51单片机实训

软件部分

64.清零程序

65.拆字程序

66.拼字程序

67.数据区传送子程序

68.数据排序实验

69.查找相同数个数

70.无符号双字节快速乘法子程序

71.多分支程序

72.脉冲计数(定时/计数实验)

73.电脑时钟(定时器、中断器综合实验)

74.二进制转换到BCD

75.二进制转换到ASCII

76.八段数码管显示

77.键盘扫描显示实验

硬件部分

78.P1口亮灯实验

79.P1口转弯灯实验

80.P3.3输入,P1口输出

81.工业顺序控制(中断控制)

82.8255A.B.C输出方波

83.8255PA口控制PB口

84.8255控制交通灯

85.简单I/O口扩展实验

86.A/D转换实验

87.D/A输出方波

88.电子音响

89.继电器控制

90.步进电机实验

91.8253方波

92.串并转换实验

93.外部存储器扩展实验

94.MCS-51串行口应用实验㈠——双机通信

95.MCS-51串行口应用实验㈡——与PC机通信

96.温度闭环控制

97.小直流电机调速实验

98外部中断(急救车与交通灯)

B、8088/8086系列微机实训(99-111)

软件部分

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区移动

实验五数据排序实验

实验六找“零”个数

实验七32位二进制乘法

实验八多分支程序

实验九显示子程序

实验十键盘扫描显示实验

实验十一二进制转换到BCD

实验十二二进制转换到ASCII

硬件部分(112-128)

实验一8255并行口实验㈠:A.B.C口输出方波

实验二8255并行口实验㈡:PA口控制PB口

实验三8255并行口实验㈢:控制交通灯

实验四简单I/O口扩展

实验五A/D转换实验

实验六D/A转换实验㈠:输出方波

实验七D/A转换实验㈠:输出锯齿波

实验八8259中断控制器实验

实验九定时/计数器:8253方波

实验十继电器控制

实验十一8251串行通信实验㈠:自发自收

实验十二8251串行通信实验㈡:与PC通信

实验十三步进电机控制

实验十四小直流电机调速实验

实验十五温度闭环控制

实验十六音频驱动实验

C、MCS-96单片机实训

软件部分(129-149)

实验一清零程序

实验二拆字程序

实验三拼字程序

实验四数据区传送子程序

实验五数据排序实验

实验六查找相同数个数

实验七无符号双字节快速乘法子程序

实验八多分支程序

实验九定时器1实验——定时中断

实验十定时器T1和T2同时产生中断

实验十一80C196外部中断实验

实验十二80C196软件方法产生中断

实验十三利用HSI测脉冲宽度

实验十四利用HSI测量单脉冲宽度

实验十五利用HSO产生单脉冲

实验十六利用HSO产生连续脉冲

实验十七软件定时器

实验十八80C196A/D转换实验

实验十九利用80C196的PWM产生各种波形

实验二十二进制转换到BCD进制转换到ASCII

硬件部分(150-169)

实验一P1口亮灯实验

实验二P1口转弯灯实验

实验三P2.6输入,P1口输出

实验四工业顺序控制

实验五8255A.B.C输出方波

实验六8255PA口控制PB口

实验七8255控制交通灯

实验八简单I/O口扩展实验

实验九A/D转换实验

实验十D/A输出方波

实验十一继电器控制

实验十二8253方波

实验十三80C196串行口实验

实验十四LED七段数码管显示实验

实验十五键盘显示综合实验

实验十六音频驱动实验

实验十七步进电机实验

实验十八直流电机实验

实验十九外部中断(急救车与交通灯)

继电保护技术

170.电流互感器和电压互感器的接线

171.电流继电器的整定技术和性能测试

172.电压继电器的整定技术和性能测试

173.时间继电器的整定技术和性能测试

174.中间继电器的整定技术和性能测试

175.信号继电器的整定技术和性能测试

176.差动继电器的整定技术和性能测试

177.自动重合闸继电器的整定技术和性能测试

178.6-10KV线路无限时电流速断保护

179.6-10KV线路带限时电流速断保护

180.6-10KV线路定限时电流保护

181.6-10KV变压器保护

182.6-10KV变压器电流速断保护

183.6-10KV变压器定时限过电流保护

184.6-10KV变压器过负荷保护

185.6-10KV高压电机过负荷保护

186.6-10KV高压电机差动保护

187.6-10KV高压电机电流速断保护
