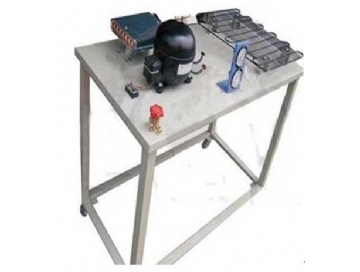

变频空调/冰箱制冷制热实训考核装置

变频空调/冰箱制冷制热实训考核装置
  • 型号:TRYJD-02K
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYJD-02K变频空调/冰箱制冷制热实训考核装置

一、变频空调/冰箱制冷制热实训考核装置简介

 TRYJD-02K变频空调/冰箱制冷制热实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工(初级、中级、高级)》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

二、变频空调/冰箱制冷制热实训考核装置特点

1.系统集模拟空调、模拟冰箱于一体,采用真实的制冷机组,满足实际教学

2.装置配置了2套系统,空调系统1套、直冷/间冷式电冰箱综合系统1套,可同时满足对空调、冰箱实训操作考核的要求

3.整套实训装置集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑,与实际空调、冰箱制冷系统、电气系统一致

4.实训装置直观展示了热泵型分体空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯使整个热泵分体空调系统、冰箱系统的实时工作状态一目了然;此外,管路中设有视液镜可观察制冷剂状态;高压管路为红色部分,低压管路为蓝色部分

5.可模拟故障设置,学生根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。有利于开展技能鉴定、考核工作

三、变频空调/冰箱制冷制热实训考核装置基本装备

本实训装置主要由电源控制屏、实训桌、故障箱、测试箱等组成。

(一)电源、仪表控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:

1.交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~5A、0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制

2.制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于测量空调、冰箱系统的高、低压侧压力

3.温度检测单元:提供三位半数字温度表2只,用波段开关切换,显示不同点的温度变化情况

4.电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

(二)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造形美观大方;设有两个大抽屉,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。

(三)实训排故

1.故障系统

提供模拟空调与模拟冰箱故障箱各1个,提供常见的故障设置点,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量20个、冰箱模拟故障开关量18个,满足多点故障设置要求。

(四)须配置清单

工具配置

序号

名称

规格及型号

数量

1

便携式焊炬

2升手提式焊炬

1套

2

单级旋片式真空泵

1台

3

胀管扩孔器

1套

4

割管刀

1把

5

双表修理阀

1套

6

三色双英加液管

1套

7

公/英制弯转接头

外英内公

3个

8

制冷剂钢瓶

3kg

1个

9

长柄螺丝刀

1把

10

活动扳手

15cm、25cm各1把

2把

11

内六角扳手

Φ5、Φ6各一把

2把

12

接水盘

1个

热泵空调系统部分

序号

名称

规格及型号

数量

1

通用空调板

双传感器

1套

2

压缩机

1个

3

翅片式蒸发器

1个

4

翅片式冷凝器

1个

5

电磁四通阀

1个

6

毛细管节流装置以及单向阀

1套

7

空调过滤器

2个

8

标准空调阀

1个

9

1个

10

转页扇电动机

2个

11

铜管

空调部分样管

1套

12

压力表

3.5Mp和1.5Mp各一

2只

13

视液镜

1/4

1个

间冷式电冰箱系统部分

序号

名称

规格及型号

数量

1

压缩机

1个

2

17档冷凝器

钢丝式

1个

3

铝复合板吹胀式蒸发器

1个

4

视液镜

1/4

1个

5

重锤启动器

1个

6

毛细管节流装置

1个

7

有机玻璃模拟冰箱

1套

8

压力表

1.5Mp和0.9Mp各一

2只

四、变频空调/冰箱制冷制热实训考核装置技术参数

1.输入电源:单相三线~220V±10%50Hz

2.装置容量:<1.2kVA

3.外形尺寸:1580mm×730mm×1700mm

4.制冷剂类型:空调R22、冰箱600a

5.安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

五、变频空调/冰箱制冷制热实训考核装置实训项目

初级技工基本技能实训

1.制冷系统专用工具的基本操作

2.制冷系统管件焊接

3.制冷系统的检漏

4.制冷系统的抽真空与充注制冷剂

中级技能实训(设计、安装、调试及检修)

5.变频空调系统调试

6.直冷电冰箱系统调试

7.间冷电冰箱系统调试

8.冰箱制冷系统故障

9.变频空调制冷系统故障

10.电冰箱检测与故障分析

11.变频空调检测与故障分析
