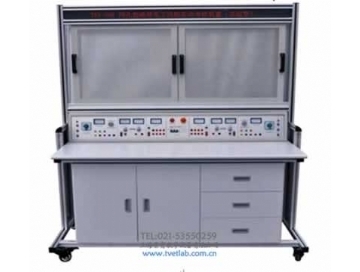

双组网孔型维修电工技能实训考核装置

双组网孔型维修电工技能实训考核装置
  • 型号:TRY-08E
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-08E双组网孔型维修电工技能实训考核装置

一、双组网孔型维修电工技能实训考核装置功能简介:

TRY-08E双组网孔型维修电工技能实训考核装置主要由实训台和网孔板组成,学生通过实训线路进行元器件的布局,安装接线全部由学生自行完成,培养学生的动手能力和操作技能。实训项目可自行确定,选择相应的元器件来完成实训项目,也可作为电工考证设备使用。

二、双组网孔型维修电工技能实训考核装置特点:

1.电气控制线路元器件都装在网孔板上,操作方便、更换便捷,可扩展功能或开发新实训

2.实训台只需三相四线的交流电源即可投入使用,占地面积小,节约用房、减少基建投资

3.设有电压型漏电保护器和电流型漏电保护器,确保操作者的安全;各电源输出均有监示及短路保护等功能,各测量仪表均有可靠的保护功能,使用安全可靠

4.实训台为双人座,即可以两个学生同时进行实训,电源独立互不干扰

5.网孔板为挂件式,采用1.5mm厚的钢板表面喷塑处理,网孔板的尺寸为600mm×700mm,孔大小为5×10

6.配套的实训连接导线采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍青铜弹片,接触优良

三、双组网孔型维修电工技能实训考核装置技术性能:

1.输入电压:三相四线(或三相五线)~380V±10%50Hz

2.工作环境:环境温度范围为-10℃~+40℃相对湿度<85%(25℃)海拔<4000m

3.装置容量:<1.5kVA

4.外形尺寸:1574mm×805mm×1650mm

5.安全保护:设有电压型漏电保护器和电流型漏电保护器(漏电保护动作电流IΔn≤30mA、分断间≤0.1s)、过压保护、过流保护、过载保护等措施

四、双组网孔型维修电工技能实训考核装置基本配置:

实训台提供两组线电压380V和相电压220V两种电源,控制屏两侧提供有单、三相电源插座。

1.设有450V指针式交流电压表1只,通过波段开关切换指示电源输入的三相线电压。

2.实训台设有两组电源通过启、停按钮控制电源的输出,并设有急停按钮。电源输出设有短路保护;实训台提供安全型插孔三相电源输出两组,单相电源输出采用二插三孔式插座。

3.可调直流稳压电源

每个工位提供一组0~30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示,输出有软截止自动恢复保护功能;

4.实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方,桌子左右各设有一个抽屉(带锁)用于放置工具和元器件。

五、双组网孔型维修电工技能实训考核装置实训项目:

1.电力拖动实训项目网孔型维修电工技能实训考核装置

(1)三相异步电动机直接启动控制

(2)三相异步电动机接触器点动控制线路

(3)三相异步电动机接触器自锁控制线路

(4)Y-Δ启动手动/自动控制电路

(5)接触器联锁的三相异步电动机正反转控制线路

(6)按钮联锁的三相异步电动机正反转控制线路

(7)双重联锁的三相异步电动机正反转控制线路

(8)倒顺开关控制的三相异步电动机正反转控制线路

(9)三相异步电动机能耗制动电路

(10)三相异步电动机串电阻降压启动控制线路

(11)三相异电动机的多地控制

(12)工作台自动往返控制线路

(13)学生自行设计电路的安装、接线与调试

2.仪表照明实训项目

(1)电工常用工具的使用

(2)白炽灯照明电路的安装

(3)两个开关控制一盏灯

(4)两地控制一盏灯

(5)声控开关控制照明电路

(6)日光灯电路

(7)电度表原理与接线

(8)单相电度表的直接接线

(9)单相电度表经电流互感器接线

(10)住宅照明线路实训

六、双组网孔型维修电工技能实训考核装置单组器件配置清单(整套装置需配置两组元器件)

序号

名称

型号与规格

数量

备注

1

单相电度表

DD862a

1台

2

螺口灯座

3A/250V

2只

3

灯泡

220V/40W

2只

4

单联开关

1只

5

双控开关

1只

6

声(光)控延时开关

1只

7

开关盒

86×86×40

2只

8

日光灯管套件(镇流器)

10W

1套

9

电流互感器

LMK3(BH)-0.665/5A5VA

1只

10

空气开关

DZ47-63LE4P5A

1只

11

保险丝座

RT18-32/3P

1只

12

直插式保险座

RT14-20

2只

13

熔断器

RT18-20/3A

3只

14

熔断器

RT14-20/2A

2只

15

交流接触器

LC1-D0610Q5N

3只

16

接触器辅助触头

LA1-DN11

3只

17

热继电器

JRS1D-25(0.63-1A)

1只

18

热继电器座

JRS1D-25/Z

1只

19

通电延时时间继电器

ST3PA-B/380V(0-10S)

1只

20

时间继电器座

PF-083A

1只

21

平动按钮

Φ22-LAY16-AG11

2只

22

平动按钮

Φ22-LAY16-AR11

2只

23

平动按钮

Φ22-LAY16-AB11

1只

24

按钮开关盒

3孔

2只

25

行程开关

LX19-222

2只

26

行程开关

LX19-001

2只

27

倒顺开关

KO3-15

1只

28

电阻

75Ω/75W

3只

元器件箱

29

电阻

10Ω/25W

1只

30

二极管

1N5408

4只

31

塑料安装卡子

250只

32

自攻螺丝

120只

33

走线槽

2525

2米

34

接线端子排

JF5-2.5/5

5条

35

G形导轨

0.4米

1根

36

三相鼠笼式异步电动机

AC380V△

1台
