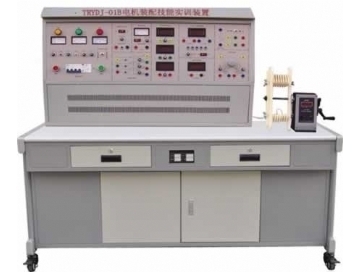

电机装配技能实训装置

电机装配技能实训装置
  • 型号:TRYDJ-01B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

 TRYDJ-01B电机装配技能实训装置

一、功能简介:

TRYDJ-01B电机装配技能实训装置是根据劳动和社会保障部同中国就业培训技术指导中心编写的《国家职业资格培训教程—常用电机装配工》(初级)为指导依据,为了推动常用电机装配工职业培训和职业技能鉴定的开展而研制的实训台。电机装配技能实训装置内容包括电机的加工与装配、检测工作等方面的技能,适合高职、高专、中等职业院校开设的相关专业的教学与技能实训。电机装配技能实训装置还可作为技工学校、职教中心、职业资格鉴定站(所)进行技能实训与技能鉴定的教学考核装置。

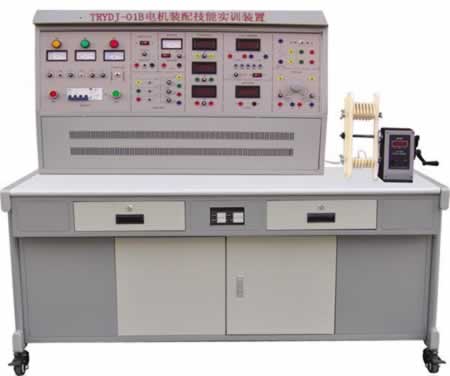

电机装配技能实训装置

二、电机装配技能实训装置特点

1、实训台采用模块化的方式,进行技能训练

2、实训台配备相应的电机装配工具及仪器

3、控制屏采用实训台结构,将测量仪器固定于控制屏上

4、实训台具有良好的自身保护体系,为实现开放性实训室提供了优良的实训设备

5、具有漏电压、漏电流保护装置、仪器超量称保护装置,安全符合国家标准

三、电机装配技能实训装置技术性能

1、输入电压:三相四线(或三相五线)~380V±10%50Hz

2、工作环境:环境温度范围为-10~+40℃相对温度<85%(25℃)

3、装置容量:<1.5KVA

4、重量:100kg

5、外形尺寸:1300mm×750mm×1250mm

四、电机装配技能实训装置配备

1、电源控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板

2、实训桌

实训桌为铁制结构,桌面配备一块防静电绝缘橡胶垫,保护操作台。

3、主控功能板

(1)三相四线电源输入,经漏电保护器和总开关,由接触器通过起、停按钮进行操作,并设有急停控制按钮。

(2)控制屏面板上设有指针式交流电压表三只,用于监测三相输入电源每两相之间的线电压。

(3)定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数,为学生技能实训的考核提供一个统一的评定标准。

(4)三相电源输出,具有过载保护及三相输出指示。

(5)直流电源部分:0~30V/2A可调直流稳压电源,继电器自动换档,多圈电位器连续调节,具有软载止自动短路保护功能。

(6)提供直流数字电压表一只:测量范围0~600V。

(7)直流数字毫安表一只:测量范围0~2000mA,分20mA、200mA、2000mA三档,直键开关切换,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。

(8)螺口灯座一只

4、教学仪器仪表

(1)500V等级兆欧表一只,用于测试电机绕组绝缘电阻

(2)890B+数字万用表,三位半显示

(3)钳形电流表一只

5、电机及拆装工具等

(1)拆、装等金工工具一套:拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等。

(2)手摇电子计数绕线机一台:数显范围0~9999匝数,计数精确、计数方便

(3)绕线装置一套:电机绕线模、绕线轴、绕线架、压线架等

(4)未浸漆的三相鼠笼异步电动机:额定功率180W,电压380V(Y接法),转速1400r/min。

(5)未浸漆的他励直流电动机:额定功率100W,电压220V,转速2000r/min。

6、实验导线及配件

采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触优良。

五、电机装配技能实训装置实训项目

(一)三相异步电动机装配实训

1.三相交流鼠笼异步电动机的拆装

2.三相鼠笼式异步电动机定子绕线、嵌线

3.定子绕组断头及相间绝缘、绑扎处理

4.电机绕组接地、短路、断路故障的检测

5.电机内部个别线圈或极相组嵌反或接错的检查

6.三相绕组他头尾接反的检测

7.绕组嵌线后的耐压测试

8.绝缘浸漆处理

9.电机轴承装配及清洗

10.定、转子气隙配合的检测

11.总装后三相绕组对地耐压测试

12.三相电机空载测试

(二)直流电动机装配实训

1.换向器的装配

2.换向器片间及换向器对地耐压测试

3.直流电机电枢波形绕组嵌线

4.电枢绕组嵌装后耐压测试

5.绝缘浸漆处理

6.转子静平衡测试

7.励磁绕组接线后的检测

8.电刷装置装配

9.定、转子配合气隙的检测及总装后绕组对地的耐压测试

六、用户自配教学仪器设备

1.交流耐电压测试仪

2.烘箱、浸漆槽
