电梯安装维修保养实训考核设备

电梯安装维修保养实训考核设备
  • 型号:TRYDT-2016F
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYDT-2016F电梯安装维修保养实训考核设备

一、电梯安装维修保养实训考核设备描述

TRYDT-2016F电梯安装维修保养实训考核设备是根据电梯安装、维修与保养职业岗位的日常工作任务及其能力要求,采用现阶段电梯的主流部件和控制方式开发的一种实训平台。适合于职业院校和技工学校建筑设备安装专业、楼宇自动化专业、机电设备安装及电气技术应用等专业的《电梯安装与维修》的教学与实训。

TRYDT-2016F电梯安装维修保养实训考核设备由电梯井道、电梯总成、操作台和电气控制等四个单元组成。导轨、轿厢、曳引机、限速装置、对重等机械部分采用现阶段主流电梯的标准部件或配套的机构,且从部件产生到安装、调试、运行严格执行国家相关技术标准。独特的井道,不仅方便进行教学与实训,而且营造了电梯安装、维修与保养的真实情景。实训设备由控制系统采用串行通信的VVVF微机电梯控制系统,曳引电机采用现阶段电梯主流曳引电机—变频调速的“永磁式同步电机”。具有电梯运行的真实功能,又科学、合理的整合电梯安装、维修与保养的学习功能,是该装置的特点。

实训时,采用将轿厢与对重块卡紧在导轨上方式防坠、采用防护网防止工具、零件等物品坠落伤人,采用光幕屏蔽井道,防止学生或动物误入井道等多重安全防护措施,保证教学与实训的安全。

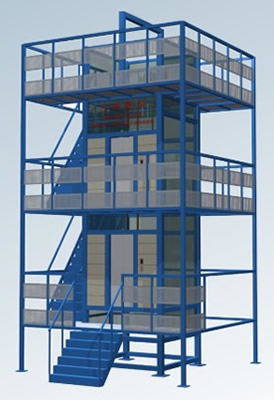

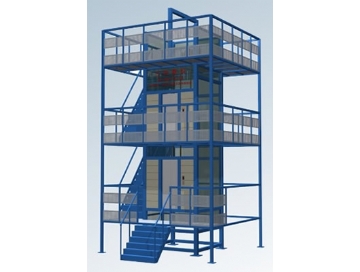

电梯安装维修保养实训考核设备

(图片为参考,以实物为准)

二、电梯安装维修保养实训考核设备技术参数

◎工作电源:三相五线供电AC380V/220V±7.5%50Hz;

◎参考尺寸:4500×3700×8000mm(长×宽×高);

◎安全保护措施:具有接地保护、过流、过载、漏电保护及防摔、防撞保护功能,符合相关的国家标准;

◎最大功率消耗≤7.5kW。

三、电梯安装维修保养实训考核设备配置清单:

规格型号

额定载荷

升降行程

台面尺寸

备注

SJG实训电梯1

500kg

5米

1.4*1.35米

四、SJG实训电梯主要用料明细:

序号

材料名称规格

用途

产地

1

δ3mm花纹钢板sus304不锈钢

上海宝钢

100*40H16方管

横轴架

10#轨道型钢

导轨

100*40矩形管、δ14,16钢板

门架面板

横轴架

2

液压泵CBN系列齿轮泵

液压系统

泰兴鼎坤

液压油46#

上海

双层高压油管

威阳西北橡胶

油缸筒Φ60*5×2

无锡四方精密无缝管

活塞杆Φ40×2

泰兴鼎坤

密封件、防尘圈

台湾鼎基

3

电机

380V2.2Kw

荣成市华宇机电有限公司

电器原件

电源线路控制

正泰集团

4

其他配件

滑轮、链轮

泰兴鼎坤

HRB轴承、钢珠

哈尔滨

链条、照明灯

泰兴鼎坤

其他

使用说明书/保修卡/合格证

五、SJG实训电梯详细用料配置:

序号

名称

技术规格

备注

1

δ3mm花纹钢板sus304不锈钢

60*40

H16方管

2

道轨

10#

轨道C型钢

3

门架面板横轴架

100*40δ1011

矩形管钢板

4

油缸筒

¢60*5(2只)

内径精磨

5

活塞杆

¢40(2只)

高碳铬轴承钢(外径精磨)

6

活塞

¢60(2只)

耐磨铸铁

7

Y型密封圈

¢60(2只)

华而卡

8

台面

1.4*1.35*2.5

3mm厚花纹板及70×70H16方管

9

高压油管

DN848MPa

咸阳航空油管

10

液压件接头

¢8

苏州

11

电磁阀

JBZE8

苏州

12

高压齿轮泵

E304

泰兴鼎坤

13

控制变压器

BK50C-380V220V36V24V12V6V

德力西

14

交流接触器

CJXZ-1210

德力西

15

中间电磁继电器

JZX-22FD-4Z

德力西

16

行程开关

LX19-001

德力西

17

按钮

NB4

德力西

18

电磁阀

直流-24V

德力西

19

漏电断路器

DZ47-36D10

德力西

20

双色信号灯

AD16-22D/S

德力西

20

额定载荷

500kg

操作高度5000mm

注:自产品交货起壹年内,正常使用情况下,由于产品质量原因(非使用不当等人为原因)造成的设备故障,免费保修。
