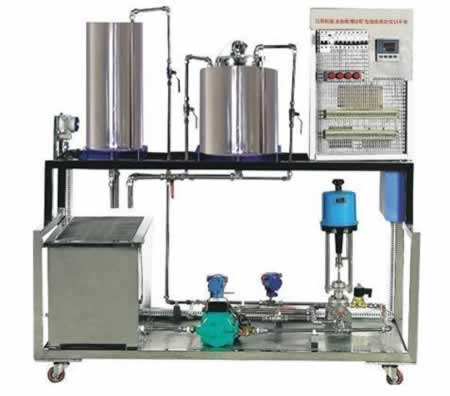

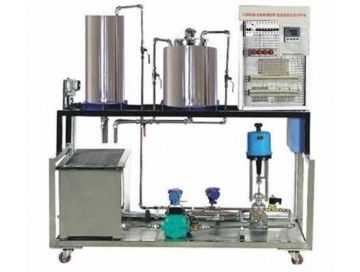

过程控制设备故障诊断与维修技能实训平台

过程控制设备故障诊断与维修技能实训平台
  • 型号:TRYGC-12
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYGC-12过程控制设备故障诊断与维修技能实训平台

一、过程控制设备故障诊断与维修技能实训平台概述

随着科学技术的飞速发展,过程控制设备自动化程度越来越高,过程控制设备的功能越来越多,操作也变得越来越复杂,许多智能仪表设备正逐渐被广泛应用,因此要求现场设备维护及设备人员掌握的技能也应不断更新。为了不断提高技术工人的理论技术水平和实际操作技能,增强工人在新形式条件下的竞争能力,快速提高设备维护、检修及操作人员现场处理问题的能力,

二、过程控制设备故障诊断与维修技能实训平台特点

1.对象系统为不锈钢框架,所有器件均为不锈钢和铝合金设计

2.传感器的二次测量仪表安装在对象上,方便学生在现场进行各项操作

3.控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手技能,同时对于现场仪表的接线更加直观明了

4.对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象

三、过程控制设备故障诊断与维修技能实训平台技术性能过程控制设备故障诊断与维修技能实训平台

1.输入电压:单相三线~220V±10%50HZ

2.工作环境:环境温度范围为-5℃~+40℃相对湿度<85%(25℃)海拔<4000m

3.整体尺寸:160cm×75cm×154cm

4.装置容量:<3kVA

四、过程控制设备故障诊断与维修技能实训平台系统组成

被控对象(不锈钢框架):

1.动力系统:1套

2.水箱:2套

3.储水箱:1套

4.液位:1路压力变送器进行水箱液位检测

5.流量:1路涡轮流量计进行管道流量检测

6.压力:1路差压变送器进行阀门前后端压力差检测

7.温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测

8.电动调节阀:1套,通过改变阀门大小来控制管道流量的大小

9.电磁阀:1个

10.管路:若干

11.阀门:若干

控制系统(网孔板):

1.不锈钢网孔板:1套

2.故障设置箱:1套

3.开关电源:1个

4.单相调压模块:1个

5.K分度热电偶冷端补偿器:1个

6.漏电保护器:5个

7.接线端子排:若干

8.智能仪表:1个

五、过程控制设备故障诊断与维修技能实训平台实训项目

1.实训装置的结构组成和系统认识

2.电动阀故障诊断与维修技能实训

(1)电动阀基本原理认识

(2)电动阀常见故障分析

(3)电动阀维护与维修

3.压力检测仪表故障诊断与维修技能实训

(1)压力检测仪表基本原理认识

(2)压力检测仪表常见故障分析

(3)压力检测仪表维护与维修

4.流量检测仪表故障诊断与维修技能实训

(1)流量检测仪表基本原理认识

(2)流量检测仪表常见故障分析

(3)流量检测仪表维护与维修

5.温度检测仪表故障诊断与维修技能实训

(1)温度检测仪表基本原理认识

(2)温度检测仪表常见故障分析

(3)温度检测仪表维护与维修

6.液位检测仪表故障诊断与维修技能实训

(1)液位检测仪表基本原理认识

(2)液位检测仪表常见故障分析

(3)液位检测仪表维护与维修
