单面工业型液压传动PLC控制实训装置

单面工业型液压传动PLC控制实训装置
  • 型号:TRY-01
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

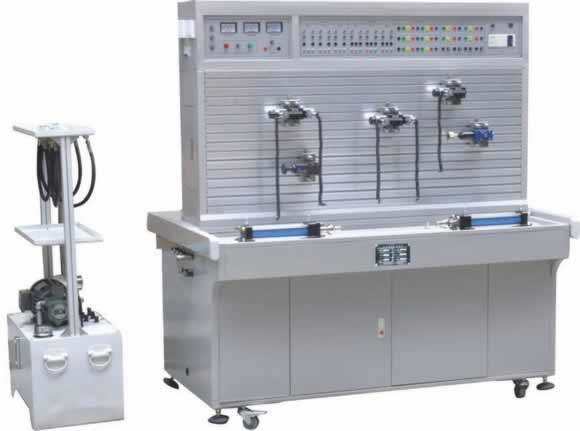

TRY-01单面工业型液压传动PLC控制实训装置

一、单面工业型液压传动PLC控制实训装置简介

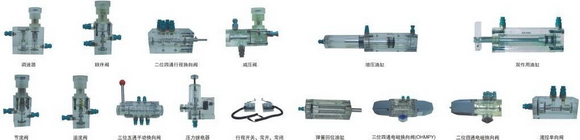

液压传动部分技术参数及指标集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。

单面工业型液压传动PLC控制实训装置

二、单面工业型液压传动PLC控制实训装置技术参数

1.输入电源:三相五线,380V.允差±l0%,50Hz。

2.装置容量:<2kVA。

3.变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。

4.PLC选用三菱FX1N系列主机

5.电机:额定电压380V.额定功率0.75kW,绝缘等级B

6.液压泵站:最大容积90L.2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。
