电工电子实验装置

电工电子实验装置
  • 型号:TRYDG-01A
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

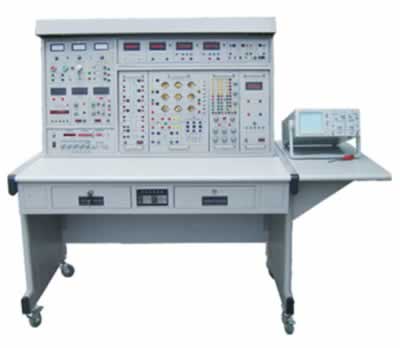

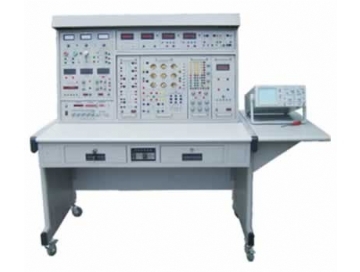

TRYDG-01A电工电子实验装置

功能简介

TRYDG-01A电工电子实验装置是在“TRYDG-01电工技术实验装置”的基础上增加“数字电路”和“模拟电路”实验内容及相应的数字电路实验、模拟电路实验箱

一、TRYDG-01数字电路、模拟电路实验箱功能:

提供稳压电源四路(±5V/0.5A;±15V/0.5A,均有短路保护、自动恢复功能)、低压交流电源(0V、6V、10V、14V抽头各一路及中心抽头17V两路)、四位十进制译码显示器、两组拨码盘、8位逻辑开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外,还设有一些高可靠圆脚集成电路插座(8P2只、14P3只、16P4只、28P1只、40P1只)及可靠的镀银长紫铜管(供插电阻、电容、电位器、晶体管等元件)。实验挂箱配有:①共射极单管放大器负反馈放大器实验板、②射极跟随器实验板、③RC正弦振荡器实验板、④差动放大器实验板、⑤OTL功率放大器实验板共五块及若干分立元件,可采用固定线路或分立元件灵活组合进行实验,有利于提高学生动手能力。

电工电子实验装置

二、电工电子实验装置配置清单(每台)

TRYDG-01

电源仪器控制屏

1套

RYDG-02

实验桌

1张

RYDG-03

电路基础实验挂件

1套

RYDG-04

交流电路实验挂件

1套

RYDG-05

元件箱

1套

RYDG-06

单相智能功率、功率因数表

1只

RYDG-09

真有效值交流数字毫伏表

1只

RYDG-10

受控源(四咱)、回转器、负阻抗变换器

1套

RYDG-11

数字电路、模拟电路实验挂件

1套

高可靠护套结构手枪插式实验连接线及配件

1套

三、电工电子实验装置实验项目

(一)电工实验项目,同“TRYDG-01电工技术实验装置”。

(二)数字电路实验项目:

l.与门电路逻辑功能测试

11.二——十进制8421译码器

2.或门电路逻辑功能测试

12.加法器

3.与非门电路逻辑功能测试

13.减法器

4.非门电路逻辑功能测试

14.由集成与非门构成单稳态触发器

5.CM0S门电路的测试

15.T触发器实验

6.基本RS触发器

16.组合电路的设计之一——编码转换

7.JK触发器

8.D触发器

9.555时基电路的应用

17.组合电路的设计之二——显示电路

18.同步时序电路的设计

19.计算机时序电路的设计

10.二­——十进制计数器

20.CM0S集成A/D、D/A转换电路实验

……

自行设计、开发实验电路。

(三)模拟电路实验:

采用固定线路和分立元件灵活组合进行实验。

1、固定线路板实验有:

(1)共射极单管放大器负反馈放大器实验

(2)射极限跟随器实验

(3)RC正弦振荡器实验

(4)差动放大器实验

(5)OTL功率放大器实验

2、分立元件可完成:单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验,也可利用此平台开发其他实验项目。
