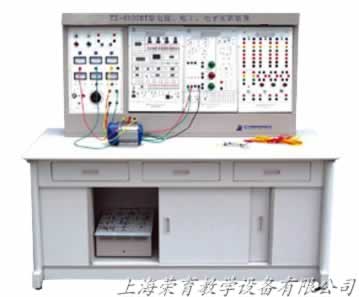

电工电子电力拖动实验装置

电工电子电力拖动实验装置
  • 型号:TRYDG-01B
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

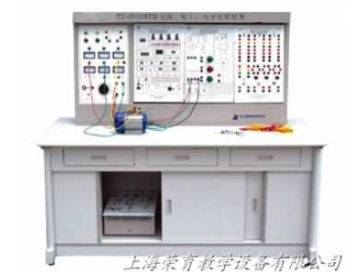

TRYDG-01B电工电子电力拖动实验装置

电工电子电力拖动实验装置功能简介

TRYDG-01B型电工电子电力拖动实验装置是在“TRYDG-01型电工技术实验装置”的基础上增加“数字电路”、“模拟电路”和“电力拖动”实验内容和相应的实验挂件。增加挂件名称和功能如下:TRYDG-01B型电工电子电力拖动实验装置一、TRYDG-11数字电路、模拟电路提供稳压电源四路(±5V/0.5A;±15V/0.5A,均有短路保护、自动恢复功能)、低压交流电源(0V、6V、10V、14V抽头各一路及中心抽头17V两路)、四位十进制译码显示器、两组拨码盘、8位逻辑开关、8位电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按键、桥堆及电位器等。另外,还设有一些高可靠圆脚集成电路插座(8P2只、14P3只、16P4只、28P1只、40P1只)及可靠的镀银长紫铜管(供插电阻、电容、电位器、晶体管等元件)。实验挂箱配有:①共射极单管放大器负反馈放大器实验板、②射极跟随器实验板、③RC正弦振荡器实验板、④差动放大器实验板、⑤OTL功率放大器实验板共五块及若干分立元件,可采用固定线路或分立元件灵活组合进行实验,有利于提高学生动手能力。

电工电子电力拖动实验装置

二、TRYDG-15继电接触控制

提供中间继电器二只,热继电器一只,熔断器三只,转换开关三只,按钮一只,行程开关四只,信号灯、保险丝座各一只。各器件的工作端子均已引到面板上,供实验接线用。

三、TRYDG-17继电接触控制

提供交流接触器(线圈电压380V)三只,热继电器一只,电子式时间继电器(通电延时,工作电压380V)一只,变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组,带灯按钮(黄、绿、红各一只)三只。实训装置将各器件的工作端子引到面板上,供实验接线用。

配置清单(每台)

TRYDG-01

电源仪器控制屏

1套

TRYDG-02

实验桌

1张

TRYDG-03

电路基础实验挂件

1套

TRYDG-04

交流电路实验挂件

1套

TRYDG-05

元件箱

1套

TRYDG-06

单相智能功率、功率因数表

1只

TRYDG-09

真有效值交流数字毫伏表

1只

TRYDG-10

受控源(四路)、回转器、负阻抗变换器

1套

TRYDG-11

数字电路、模拟电路实验挂件

1套

TRYDG-15

继电接触控制

1件

TRYDG-17

继电接触控制

1件

三相交流电机

2台

高可靠护套结构手枪插式实验连接线及配件

1套

电工电子电力拖动实验考核装置实验项目:

(一)电工实验项目,同“TRYDG-01电工技术实验装置”。

(二)数字电路实验项目:

l.与门电路逻辑功能测试

2.或门电路逻辑功能测试

3.与非门电路逻辑功能测试

4.非门电路逻辑功能测试

5.CM0S门电路的测试

6.基本RS触发器

7.JK触发器

8.D触发器

9.555时基电路的应用

10.二­——十进制计数器

11.二——十进制8421译码器13.减法器

12.加法器

14.由集成与非门构成单稳态触发器

15.T触发器实验

16.组合电路的设计之一——编码转换

17.组合电路的设计之二——显示电路

18.同步时序电路的设计

19.计算机时序电路的设计

20.CM0S集成A/D、D/A转换电路实验

……自行设计、开发实验电路。

(三)模拟电路实验

采用固定线路和分立元件灵活组合进行实验。

1、固定线路板实验有:

(1)共射极单管放大器负反馈放大器实验

(2)射极限跟随器实验

(3)RC正弦振荡器实验

(4)差动放大器实验

(5)OTL功率放大器实验

2、分立元件可完成:单管放大、整流、滤波、稳压、运放、全波可控及趣味性实验,也可利用此平台开发其他实验项目。

(四)电力拖动实验

1.闸刀开关正转控制线路

2.接触器点动正转控制线路

3.具有自锁的正转控制线路

4.具有过找保护的正转控制线路

5.接触器联锁的正反转控制线路

6.按钮联锁的正反转控制线路

7.按钮接触器复合联锁控制线路

8.接触器控制串联电阻降压起动线路

9.时间继电器控制串联电阻降压控制线路

10.接触器控制Y/△降压起动

11.时间继电器控制Y/△降压起动

12.QX3-13型Y/△自动起动控制线路

13.半波整流能耗制动控制线路

14.全波整流能耗制动控制线路

15.C620车床电气控制线路

16.单相运行反接制动控制线路

17.电动葫芦电气控制线路

18.控制电路联锁控制线路

19.主电路联锁控制线路
