TRY-SM50 模块化数字模拟综合实验箱

TRY-SM50 模块化数字模拟综合实验箱

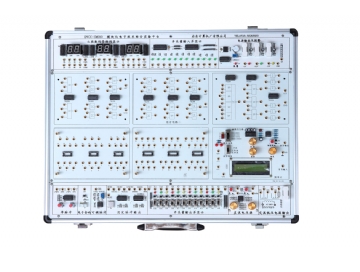

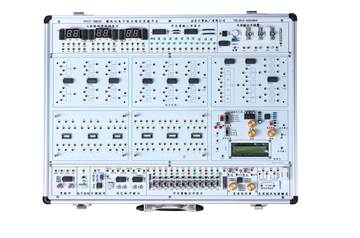

    实验箱由铝木合金箱体、高性能线性电源、常用数字模拟信号源和实验电路组成。其中实验电路采用固定功能模块和开放式模块相结合的方式，固定功能模块和开方式模块有很多种可供选择，用户可根据需求灵活配置。以满足不同专业、不同层次学生的教学实验要求。本平台适用于本专院校所有电类和非电类专业《数字电子技术》、《数字系统设计》、《模拟电子技术》、《电子线路》等课程的实验和创新设计。                                           图片仅供参考

一、技术指标

   1、实验箱工作电源

输入：AC220V±10%,50HZ。

输出：1.AC 0V、6V、14V、带中心抽头双路17V（用于整流滤波实验）。

       2.DC +5V/2A、±12V/0.5A，每路均带有短路保护。配DVCC-DB电源保护板，+5V电源带有欠压、过压、过流、短路和反向保护电路报警、自动恢复功能。

      3.DC 1.5V～12V/1A连续可调。

2、 常用数字模拟信号源部分

1）直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。

2）提供二组正负单脉冲发生器和两组边沿电平发生器。

3）10HZ-10KHZ连续可调时钟电路。

4）4KHZ～1MHZ固定脉冲9档输出。

5）12路开关量输入并显示电路，输入端带保护功能。

6）12路开关量输出电路，输出标准TTL高电平和TTL低电平，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。

7）6位七段LED共阳数码显示器，自带CD4511 BCD码译码电路。

3、测试小工具

1）0-200mA直流电流表1个。

4、实验电路模块区

1）配置开放式实验区二个模块，含9只IC14 、3只IC16。

2）提供8Ω喇叭1个。

5、标配模拟电路模块

1）戴维南定理实验模块

2）基尔霍夫定理和叠加定理模块

3）单级放大电路和射极跟随器电路模块

4）差动放大电路模块

5）负反馈放大电路模块

6）RC正弦波振荡器模块

7）串联稳压电路模块

8）OTL功率放大电路和集成功率放大电路模块

9）桥式整流、滤波、三端集成稳压电源模块

10）集成运放电路模块2块

11）场效应管放大电路模块

12）单结晶体管触发电路模块

    6、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，美观漂亮，实验导线连接稳定可靠。

7、外形尺寸：480×360×148MM

8、箱体：铝木合金材料，绿色环保，造型美观大方。

二、实验内容

数字部分基本实验

1、门电路逻辑功能及测试

2、译码器和数据选择器

3、运算电路(半加器、全加器及逻辑运算)

4、触发器 R-S、D 、J-K

5、计数器电路测试及研究

6、波形产生及单稳态触发器

7、集成计数器及寄存器

8、三态输出触发器及锁存器

9、单稳态触发器及其应用实验

10、电压变换器实验

模拟部分实验

1、单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射极跟随器

5、差动放大电路

       6、比例求和运算电路

       7、积分与微分电路

       8、波形发生电路

       9、有源滤波器

       10、电压比较器

       11、互补对称功率放大器

       12、集成功率放大器

       13、整流滤波与并联稳压电路

       14、串联稳压电路

       15、正弦波振荡器

三、实验箱配置

附：使用本实验箱需配套仪器仪表：万用表和示波器自备或代购
