高频电路综合实验箱

高频电路综合实验箱
  • 型号:TRY-TS01
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

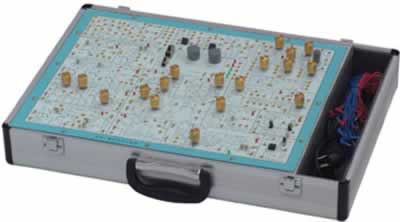

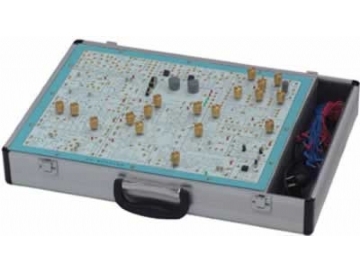

TRY-TS01高频电路综合实验箱

产品简介:

TRY-TS01高频电路综合实验箱将所有高频电路模拟电路实验模块、电源、信号源、电压源、电位器组等合并在一块线路板上,结构紧凑合理,使用方便,可完成高频电路和模拟电路课程中规定的各种实验。

该实验箱工艺精良美观,正面浅色烤漆,印有原理图及符号,反面为印制导线,并焊有相应元器件,连接部分采用镀金孔,设有测试点,直观可靠,维修方便。

一、高频电路综合实验箱技术性能高频电路综合实验箱

△电源:

输入:AC220V±l0%

输出:DC±5V,-8V,±12V,最大输出电流均为200mA

△信号源:(函数发生器)

输出波形:

方波、三角波、正弦波

频率范围:

分四档2HZ~20HZ、20HZ~200HZ、200HZ~2KHZ,2KHZ~20KHZ

幅值:正弦波Vp-p:0~14V(l4V为峰、一峰值,且正负对称)

方波Vp-p:0~24V(24V为峰一峰值,且正负对称)

三角波Vp-p:0~24V(24V为峰一峰值,且正负对称)

二、高频电路综合实验箱实验项目

可完成高频电路实验:

⑴单调谐回路谐振放大器;

⑵双调谐回路谐振放大器

⑶高频功率放大器(丙类)

⑷LC电容反馈三点式振荡器

⑸石英晶体振荡器

⑹振幅调制器(利用乘法器)

⑺调幅波信号的解调

⑻变容二极管调频振荡器

⑼相位鉴频器

⑽集成电路(压控振荡器)构成的频率调制器

⑾集成电路(锁相环)构成的频率解调器

⑿利用二极管函数电路实现波形转换。

⒀RC集成振荡器;

⒁混频电路

可完成模拟电路实验:

1.单级放大电路

12.集成功率放大器

2.两级放大电路

13.整流滤波与并联稳压电路

3.负反馈放大电路

14.串联稳压电路

4.射极跟随器

15.集成稳压器

5.差动放大电路

16.RC正弦波振荡器

6.比例求和运算电路

17.LC振荡器及选频放大器

7.积分与微分电路

18.电流/电压转换电路

8.波形发生电路

19.电压/频率转换电路

9.有源滤波器

20.互补对称功率放大器

10.电压比较器

21.波形变换电路

11.IC电路RC正弦波振荡器

22.扬效应管实验
