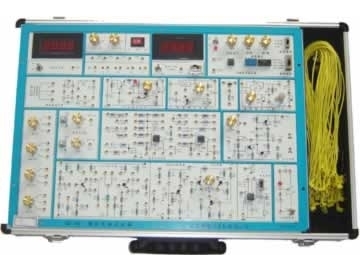

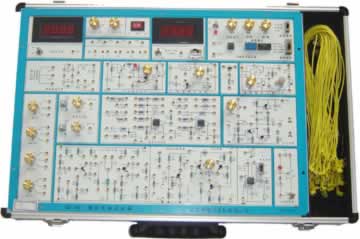

TRY-A1模拟电路实验箱,模拟电路实验平台

TRY-A1模拟电路实验箱,模拟电路实验平台
  • 型号:
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-A1模拟电路实验箱,模拟电路实验平台

一、模拟电路实验箱,模拟电路实验平台介绍:

TRY-A1模拟电路实验箱,模拟电路实验平台将所有实验模块分类集中分布于线路板上,由锁紧式插孔将引线引出,每个实验的电路的原理图都丝印在实验板表面,学生可按照各实验项目原理图自已搭建电路,利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。TRY-A1模拟电路实验箱,模拟电路实验平台以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础,包括了《模拟电子技术基础》课程全部实验内容,是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的型实验设备。

TRY-A1有数字式频率计和直流电压表.TRY-A1模拟电路实验箱,模拟电路实验平台

二、模拟电路实验箱,模拟电路实验平台组成

①电源:输入:AC220V±10%,50HZ

输出:※DC:±5V~±12V可调,I≥0.2A

※DC:+5V~+27V可调,DCI≥0.2A

※DC:±12V,DCI≥0.2A

以上各路输出均有过流保护,自动恢复功能

※ACV:7.5V×2;ACI≥0.15A

②直流电压源:

双路-0.5V~+0.5V;-5V~+5V两档连续可调。

③低频信号源:2HZ-20KHZ0-10V(新增)

分别可输出方波、三角波、正弦波三种波形

④数字式频率计和直流电压表

⑤分立元件电路

整流、滤波和稳压电路;

单级放大电路;

两级阻容耦容放大电路;

负反馈放大电路;

射极跟随器;

差动放大电路;

互补对称功放电路;

电位器组;

电阻、电容和二三极管、扬效应管、可控硅等组成。

⑥集成模拟电路

两个独立的运算放大器(741);集成功放(LM386)

三、模拟电路实验箱,模拟电路实验平台主要特点

该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号,装有相应元器件,增加了学生的感性认识,需要测量及观察的部分装有锁紧式接插件,使用直观、可靠,维修方便、简捷,实验电路采用单元电路方式设计,每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成,色泽造型高雅气派,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观。

四、模拟电路实验箱,模拟电路实验平台实验项目

1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11.IC电路RC正弦波振荡器

12.集成功率放大器

13.整流滤波与并联稳压电路

14.串联稳压电路

15.集成稳压器

16.RC正弦波振荡器

17.LC振荡器及选频放大器

18.电流/电压转换电路

19.电压/频率转换电路

20.互补对称功率放大器

21.波形变换电路

22.扬效应管实验(新增)

23.可控硅实验电路(新增)

附加:面包板扩展区
