  • 型号:TRY-SD6
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

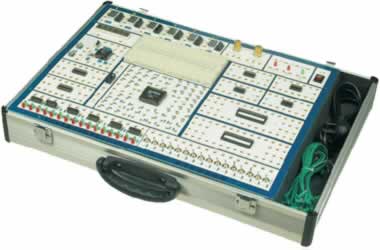

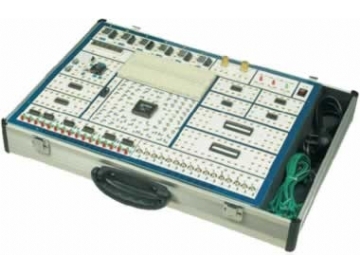

TRY-SD6数字电路实验箱,数字电路实验仪

一、数字电路实验箱,数字电路实验仪系统组成数字电路实验箱, 数字电路实验仪

1、电源:交流输入:220V±10%、50Hz

固定直流输:出5V/2A、-5V/0.5A、±12V/0.5A、;

可调直流输出:+1.2V~+12V(/0.5A)、-1.2V~-12V(/0.5A)

2、手动单脉冲电路2组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。

3、连续脉冲源:0~1MHz。

4、固定频率脉冲源16路,输出为TTL电平:1Hz、2Hz、10Hz、100Hz、200Hz、300Hz、400Hz、500Hz、700Hz、800Hz、1KHz、10KHz、100KHz、250KHz、500KHz、1MHz;

5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。

6、六位高精度数字频率计,测量范围:0-9.9999MHz,误差<1Hz。

7、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑)。

8、十六位逻辑电平指示灯:指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’。

9、数码管显示:四位由七段LED数码管组成的BCD码译码显示电路,及2位七段LED数码管。供数字钟、日历等实验显示用。

10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。

11、BCD码开关二组。提供BCD输入。

12、逻辑笔,红色:高电平;绿色:低电平;橙色:高阻;

13、可变电位器4只,阻值分别1K,50K,100K,680K。

14、开放实验区,用于扩展实验、课程设计使用。

(1)提供40芯锁紧插座2只,20芯锁紧插座3只,16芯锁紧插座4只,14芯锁紧插座4只,可插8芯~40芯的各种IC。

(2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展。

二、数字电路实验箱, 数字电路实验仪实验项目

1、门电路的逻辑功能及测试实验

2、组合逻辑电路(半加器、全加器及逻辑运算)实验

3、触发器实验(一)R-S、D、JK

4、触发器实验(二)三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9、555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11、TTL门电路参数测试实验

12、CMOS门电路测试实验

13、A/D、D/A转换电路实验

14、时序电路应用实验

15、四路优先判决电路实验

16、智力竟赛抢答器实验

17、电子秒表实验

18、3位半直流数字电压表实验

19、数字频率计实验

20、拔河游戏机实验

21、随机存储器及其应用实验

22、8路抢答器电路设计实验

23、数字钟电路的设计实验

24、交通灯控制逻辑电路设计实验

25、汽车尾灯控制电路

26、篮球竞赛30S计时器
