单片机微机三合一实验开发系统

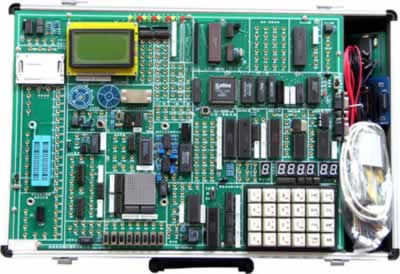

TRY-598KB单片机微机三合一实验开发系统

一、单片机微机三合一实验开发系统简介

TRY-598KB单片机微机三合一实验开发系统是《MCS-51/96单片机原理与接口》、《十六位微机原理与接口》、《单片机控制技术》、《自动化控制》等课程教学的最佳配套实验设备。单片机微机三合一实验开发系统在TRY-598K基础上把仿真器改为外置，主板以《TRY-51/96/88系列单片机·微机实验指导书》实验为主，增加地址总线、数据总线、控制总线引出，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

二、单片机微机三合一实验开发系统组成：

·硬件：

（1）开发系统组成：单片机仿真器，89S52CPU卡，80C196CPU卡，8088CPU，系统控制芯片（1032），64K程序存储器（w27c512），64K数据存储器（61256x2），开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/输出：128*64LCD图文电路（或字符式1602LCD），单脉冲发生器，8MH时钟分频，8位开关逻辑电平输入/输出电路，16*16LED点阵电路，音频功放，0～5V可调模拟量，ISP在线下载接口，打印口，用户串行接口。

（3）常用接口芯片：RS232/485、74LS273、74LS244、8279、0832、0809、8259、8237、8253、8250、8251、8255、等；

（4）控制对象：喇叭、温度、IC卡读写、小型直流电机、步进电机、压力传感器、继电器等；

（5）可选配逻辑分析仪；

·软件：

系统配置2000/xp等操作平台的单片机·微机仿真调试软件，支持汇编、C51语言编译、调试；单片机在线下载软件等。

·电源：

系统内置高性能直流稳压电源。

·机箱：

系统配置轻便铝合金箱子作为实验仪机箱。

三、单片机微机三合一实验开发系统主要特点

（1）系统自动识别CPU：598KB是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。

（2）仿真器外置：SYL-208型51/96通用单片机仿真器外置，这样仿真器可单独使用。64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。也可选用Keil51_CPU卡仿真51单片机实验系统。

（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（4）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。

（5）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。

（6）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

（7）可选配逻辑分析仪

四、单片机微机三合一实验开发系统实验项目

（一）51单片机实验

软件实验

硬件实验

（二）96单片机实验

软件实验

硬件实验

（三）8086微机实验

软件实验：

硬件实验：
