船舶锚机电气控制技能实训装置

船舶锚机电气控制技能实训装置
  • 型号:TRYCBK-04
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYCBK-04船舶锚机电气控制技能实训装置

一、船舶锚机电气控制技能实训装置概述

TRYCBK-04船舶锚机电气控制技能实训装置由电源控制面板、锚机控制线路面板、锚机控制元件面板、交流三速电动机、主令控制器、模拟故障开关箱及实训桌等组成。适用于海事、航海类院校的船舶电气和轮机工程等专业、社会船舶造修单位、船员培训机构关于锚机机电一体化控制的教学、培训及考核。

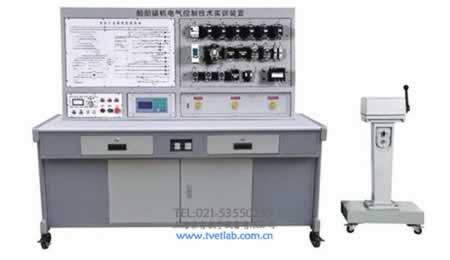

船舶锚机电气控制技能实训装置

二、船舶锚机电气控制技能实训装置特点

1.将锚机控制电路的所有电气元器件直接安装在面板表面,能够直接观察其动作状态

2.面板上印有锚机控制原理图、故障点分布及指示灯可指示各继电器的相应动作

3.采用真实的船用主令控制器控制设备,以达到模拟现场操作的目的

4.配有专业设故排故设备可模拟所有常见的电气故障,可避免直接接触强电,安全可靠

三、船舶锚机电气控制技能实训装置技术性能

1.输入电源:AC380V±10%50Hz

2.工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m

3.装置容量:<1kVA

4.外型尺寸:1572mm×718mm×1522mm

四、船舶锚机电气控制技能实训装置组成和配置

1.电源控制面板(铝质面板)

(1)交流电源(带有漏电保护措施)取自市电。

(2)人身安全保护体系

电压型漏电保护器:对线路出现的漏电现象进行保护,使控制屏内的接触器跳闸,切断电源。

电流型漏电保护装置:控制屏内漏电流超过一定值,即自动切断电源,保护人身安全。

2.锚机电气线路图

面板上印有锚机控制线路的原理图和故障设置点,安装有继电器、接触器动作指示灯,指示灯可以指示继电器、接触器的相应动作。可以很直观地看出锚机控制回路的工作过程。

3.锚机电气线路元器件区

面板上装有断路器、熔断器、接触器、热继电器和变压器等元器件,可直观的观测其动作情况。

4.电动机和主令控制器

锚机电动机采用三速鼠笼式异步电动机模拟。

主令控制器用于控制锚机的起锚抛锚操作。

5.故障开关箱

设有16个开关,可进行故障设置及模拟热继电器动作和过电流继电器动作。

6.实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体,造型美观大方;设有两个大抽屉,分别用于放置工具及资料等。桌面用于安装电源控制屏,并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。

五、船舶锚机电气控制技能实训装置实训项目

1.熟悉常用低压电器的结构、原理

2.熟悉锚机控制电路原理图

3.船用主令控制器的使用

4.轮机员起锚抛锚操作训练

5.线路上常见故障排除
