电梯井道设施考核设备,电梯门机构教学实训设备

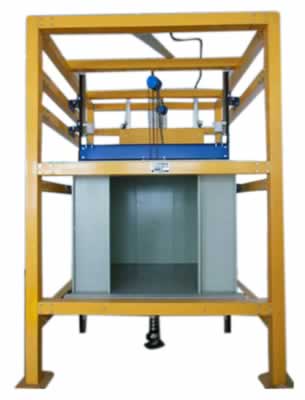

TRYDT-2016A电梯井道设施安装调试教学考核设备
一、电梯井道设施安装调试教学考核设备描述
TRYDT-2016A电梯井道设施安装调试教学考核设备根据真实电梯轿厢折装的需求设计,方便认知电梯轿厢结构原理、便于学生自己动手安装调试。轿厢结构设计合理、便于拆装,构件做防划伤圆导边处理,构件采用亚光烤漆。
(产品以实物为准)
二、电梯井道设施安装调试教学考核设备特点:
1、采用了钢结构电梯井道平台设计,整体外观简洁明了;
2、遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训的设计;
3、采用真实机构器件,使学生学到的与实际应用的一致;
4、模拟真实环境,使其安装工艺与实际安装一致,且能更方便的进行其维保项目的操作;
5、采用了手动葫芦拖动轿厢架和对重架在导轨上的运动,使演示与调试更加方便。
6、装置采用真实的电梯层门地坎、轿厢导轨、轿厢架、轿厢、轿厢门地坎、轿厢缓冲器、对重导轨、对重架、护栏、对重块、对重缓冲器等器件,学生借助电梯井道系统设计图在模拟井道顶部放样线并对井道设备按顺序进行安装与测量,使其符合规范要求,并通过轿厢架和对重架的上下运动模拟其在井道导轨上的运行并辅助检验导轨实际安装质量
三、电梯井道设施安装调试教学考核设备技术指标
1、外形尺寸:1800×2200×3500mm;
2、平台承载:200Kg以上、有安全保护机构;
3、井道内尺寸:1800*1800,配置安装轿厢所需的支架;
4、可拆卸轿厢,材质为优质碳素钢、板材基板厚度1.5mm,轿厢尺寸为1000宽×850深×1000高,亚光烤漆;
四、电梯井道设施安装调试教学考核设备实训项目
1、电梯井道的放样与测量;
2、电梯导轨支架与导轨的安装与调整;
3、电梯轿厢龙门架与导靴的安装与调整;
4、电梯轿厢的安装;
5、电梯轿厢地坎的安装与调整;
6、电梯对重架与导靴的安装与调整;
7、电梯对重块的安装;
8、电梯对重护栏的安装与调整;
9、电梯层门地坎的安装与调整;
10、电梯层门地坎与轿厢门地坎尺寸的调整;
11、导轨与导靴的保养;
12、电梯轿厢对重在导轨上的滑动测试。
五、电梯井道设施安装调试教学考核设备配置清单
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
井道框架 |
1 |
台 |
钢构 |
2 |
手动葫芦 |
2 |
台 |
|
3 |
钢丝线及线坠 |
1 |
套 |
|
4 |
导轨支架 |
16 |
套 |
|
5 |
导轨 |
8 |
条 |
|
6 |
导轨连接板 |
4 |
块 |
|
7 |
导靴 |
8 |
套 |
|
8 |
润滑油瓶 |
4 |
套 |
|
9 |
轿厢架 |
1 |
个 |
拉杆座、斜拉杆及减震橡胶座等 |
10 |
轿厢 |
1 |
个 |
轿顶、轿壁及轿底组件等 |
11 |
轿厢门地坎 |
1 |
条 |
|
12 |
弹簧液压缓冲器 |
1 |
个 |
|
13 |
层门地坎 |
1 |
条 |
|
14 |
层门地坎支架 |
2 |
个 |
|
15 |
对重架 |
1 |
个 |
|
16 |
对重护栏 |
1 |
个 |
|
17 |
对重块 |
2 |
块 |
|
18 |
聚氨酯缓冲器 |
1 |
个 |
|
19 |
安装配件 |
2 |
套 |
备用1套 |
20 |
安装与测量工具 |
1 |
套 |
水平尺、卷尺、校导尺及磁铁等 |
21 |
随机资料 |
1 |
份 |
实训指导书与相关图集等 |

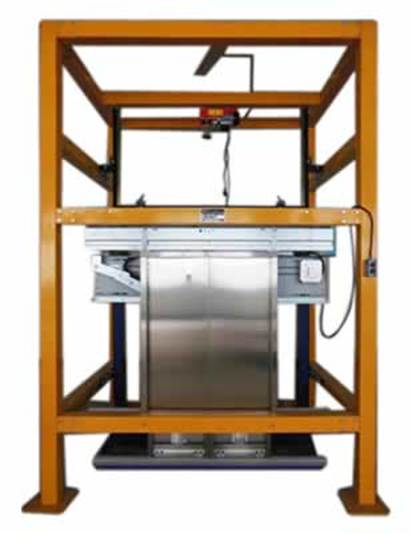

TRYDT-2016B电梯门机构安装调试教学考核设备
一、电梯门机构安装调试教学考核设备描述
TRYDT-2016B电梯门机构安装调试教学考核设备根据真实电梯轿厢自动门结构设计,方便认知电梯轿厢门结构原理、便于学生自己动手安装调试。轿厢门结构设计合理、便于拆装,构件做防划伤圆导边处理,设备表面采用亚光烤漆处理。
(产品以实物为准)
二、电梯门机构安装调试教学考核设备特点:
1、采用了钢结构电梯井道平台设计,整体外观简洁明了;
2、遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训式
的设计;
3、采用真实机构器件,使学生学到的与实际应用的一致;
4、模拟真实环境,使其安装工艺与实际安装一致,且能更方便的进行其维保项目的操作;
5、采用了电动葫芦拖动轿厢架在导轨上的运动,使演示与调试更加方便。
6、装置采用真实的电梯层门、层门地坎、层门机构、轿厢架、轿厢门、轿厢门地坎、轿厢门机构等器件,学生借助电梯门机构安装图在模拟井道及楼层中对这些器件进行安装与测量,使其符合规范要求,并通过轿厢架的上下运动模拟轿厢在井道中的运行,当平层时,门机构能够带动轿厢门与层门开闭,轿厢离开后,层门紧闭。另外,能够使学生直观地看到门机构的全部器件及整个机械动作过程,更有效地帮助学生掌握其工作原理。
三、电梯门机构安装调试教学考核设备技术指标:
1、外形尺寸:2000×1600×3500mm,2层站点;
2、自动门材质:优质304不锈钢、有安全保护机构;
3、井道内尺寸:1800*1500mm,配置安装轿厢自动门所需的支架;
4、整机功耗:≤0.5KW;
5、整机重量:≤600KG;
四、电梯门机构安装调试教学考核设备实训项目
1、导轨支架与导轨的安装与调整
2、电梯层门地坎的安装与调整;
3、电梯轿厢门地坎的安装与调整;
4、电梯层门门框的安装与调整;
5、电梯层门上坎的安装与调整;
6、电梯层门门扇的安装与调整;
7、电梯门机构的安装与调整;
8、电梯轿门的安装与调整;
9、门刀的安装与调试;
10、电梯层门地坎与轿厢门地坎尺寸的调整;
11、电梯门机参数的设置与调试;
12、电梯开关门的调试;
13、电梯门系统的保养。
五、电梯门机构安装调试教学考核设备配置清单:
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
井道框架 |
1 |
台 |
钢构 |
2 |
导轨与轿厢架机构 |
1 |
套 |
|
3 |
电动葫芦 |
1 |
台 |
|
4 |
层门扇 |
1 |
套 |
|
5 |
门框 |
1 |
套 |
左右立柱与门楣等 |
6 |
层门机构 |
1 |
套 |
|
7 |
层门地坎 |
1 |
条 |
|
8 |
层门地坎支架 |
2 |
个 |
|
9 |
护脚板 |
1 |
块 |
|
10 |
轿厢门扇 |
1 |
套 |
|
11 |
轿厢门机构 |
1 |
套 |
横杠、斜拉杆、门刀、变频器及电机等 |
12 |
轿厢门地坎 |
1 |
条 |
|
13 |
安装配件 |
2 |
套 |
备用1套 |
14 |
安装与测量工具 |
1 |
套 |
水平尺与卷尺等 |
15 |
随机资料 |
1 |
份 |
实训指导书与相关图纸等 |

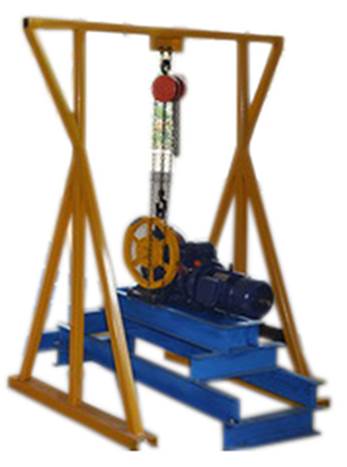

TRYDT-2016C电梯曳引安装实训考核系统
一、电梯曳引安装实训考核系统描述
TRYDT-2016C电梯曳引安装实训考核系统是产生输出动力,通过曳引力驱动轿厢的运行。电梯曳引安装实训考核系统主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳等部件组成。
曳引系统又称曳引机,为电梯运行提供动力,曳引轿厢运行。曳引机主要由曳引电动机、减速箱、电磁制动器、曳引轮、导向轮、曳引钢丝绳和机座等部分组成。曳引机通过曳引钢丝绳经导向轮将轿厢和对重装置连接,其输出转矩通过曳引钢丝绳传送给电梯轿厢,驱动力通过曳引绳与绳轮之间的摩擦力产生。
(图片为参考,以实物为准)
二、电梯曳引安装实训考核系统结构特点
1、采用了钢结构电梯井道平台设计,整体外观简洁明了;
2、遵循了模块化的设计理念,根据电梯安装工艺要求进行教学实训式的设计;
3、采用真实机构器件,使学生学到的与实际应用的一致;
4、模拟真实环境,使其安装工艺与实际安装一致,且能更方便的进行其维保项目的操作。
5、装置采用真实的部件。特殊的框架设计能够使学生更直观地了解曳引系统的结构,更有效地帮助学生掌握其工作原理,更方便的进行实际安装与保养。通过该装置,也可进行电梯人工盘车练习,掌握其要点。另外学生也可根据相关图纸要求,借助模拟井道框进行电梯井道放样与导轨安装。
三、电梯曳引安装实训考核系统技术指标
1、整机重量:≤600kg;
2、外形尺寸:4000mm×3200mm×4200mm(长×宽×高);
3、限速器下行机械动作速度:≤0.75m/s;
4、安全钳动作速度:≤1m/s;
5、曳引机额定速度:0.4m/s;
6、曳引机额定载重:450kg;
7、曳引机防护等级:IP41;
四、电梯曳引安装实训考核系统实训项目
1、T型导轨(轿厢导轨)安装与调整;
2、对重导轨安装与调整;
3、曳引机架的安装与调整;
4、曳引机的安装与调整;
5、轿厢龙门架的安装;
6、T型导轨上导靴的安装;
7、安全钳连杆的安装;
8、对重框的安装;
9、限速器的安装;
10、曳引绳的悬挂;
11、涨紧装置的安装与调整;
12、T型导轨下导靴的安装;
13、安全钳与下导靴的调整;
14、限速器与安全钳的联动调整;
15、导轨与导靴的保养;
16、曳引机的保养;
17、曳引绳的保养;
18、限速器-安全钳的保养;
19、人工盘车的练习。
五、电梯曳引安装实训考核系统配置清单
序号 |
名称 |
数量 |
单位 |
备注 |
1 |
钢构平台 |
1 |
台 |
|
2 |
曳引机 |
1 |
台 |
|
3 |
曳引机架 |
1 |
台 |
|
4 |
缓冲垫 |
4 |
块 |
|
5 |
工字钢横梁 |
2 |
条 |
|
6 |
曳引钢丝绳 |
1 |
套 |
单向 |
7 |
绳头组合 |
1 |
套 |
|
8 |
绳头板 |
1 |
套 |
|
9 |
限速器-涨紧装置 |
1 |
套 |
|
10 |
限速器钢丝绳 |
1 |
套 |
|
11 |
盘车手轮 |
1 |
个 |
|
12 |
导向轮 |
1 |
个 |
|
13 |
C型钢垫块 |
4 |
块 |
|
14 |
主轨支架 |
4 |
套 |
|
15 |
副轨支架 |
4 |
套 |
|
16 |
主导轨 |
2 |
条 |
|
17 |
副导轨 |
2 |
条 |
|
18 |
龙门架 |
1 |
套 |
|
19 |
安全钳 |
1 |
对 |
渐进式 |
20 |
安全钳连杆机构 |
1 |
套 |
|
21 |
主导靴 |
4 |
只 |
滑动导靴 |
22 |
轿厢反绳轮 |
1 |
个 |
|
23 |
反绳轮缓冲座 |
1 |
套 |
|
24 |
对重框架 |
1 |
套 |
|
25 |
对重反绳轮 |
1 |
个 |
|
26 |
对重导靴 |
4 |
只 |
滑动导靴 |
27 |
液压缓冲器 |
1 |
个 |
耗能 |
28 |
聚氨酯缓冲器 |
1 |
个 |
蓄能 |
安装工具 |
1 |
套 |
扳手、螺丝刀、卷尺、锤子等 | |
随机资料 |
1 |
份 |
实训指导书与相关图纸等 |
