船舶电工实训装置,电力拖动及电气控制实训装置
一、船舶电工技能实训装置简介
船舶电工（初级工）技能实训装置”是根据劳动部和原中国船舶工业总公司联合颁发的“中华人民共和国职业技能鉴定规范（考核大纲）”中对初级船舶电工的技能要求研制的。装置注重对知识点和技能的培训考核，可作为职业院校船舶类相关专业的实训教学设备，也可作为职业鉴定站（所）等相关机构的培训和技能鉴定。
二、船舶电工技能实训装置特点
1.采用实训台和组件相结合的形式，灵活和方便，可完成初、中级要求的全部技能培训和考核
2.电源、仪表、控制器件、控制线路等功能模块结构清晰、功能明确、操作维护方便
3.提供多样式的典型船舶电气线路，学生可自已动手操作，完成典型的电气控制线路的布线、安装与调试，通过训练有效提高学生的动手操作技能与调试分析能力
三、船舶电工技能实训装置技术性能
1.输入电压：三相四线～380V±10%50Hz
2.工作环境温度范围为：-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜3kVA
四、船舶电工技能实训装置配置
（一）电源控制台
1.交流电源
提供三相～380V、单相～220V固定输出的交流主电源，通过一台变压器隔离提供220V、110V、24V的船舶常用交流控制电源，电源输出具有过流及短路保护功能，带仪表指示。
2.直流电源
提供24V及220V的直流电源，输出具有短路保护功能，带仪表指示。
3.仪表
提供交流电压表、交流电流表，直流电压表、直流电流表、频率表等。
（二）单元电路
提供照明配电设备控制系统、照明灯具及其电路、报警及呼叫控制系统、启动器类控制系统电气线路、锚机和系缆设备电气线路；各元器件分别装在不同的挂板上，结构清晰直观，方便实训。
（三）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，分别用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
五、船舶电工技能实训装置实训项目
1.照明配电设备控制系统电气线路
（1）照明配电箱系统
（2）正常照明系统
（3）应急照明系统
（4）低压照明系统
2.照明灯具及其电路
（1）荧光灯具及电路
（2）白炽灯具及电路
（3）防爆灯具及电路
（4）一灯双控典型电路
3.报警及呼叫控制系统电气线路
（1）轮机员安全报警系统
（2）机舱延伸报警系统
（3）冷库呼叫系统
（4）病员呼叫系统
4.启动器类控制系统电气线路
（1）直接启动控制电路
（2）正反转启动控制电路
（3）手动/自动启动控制电路
（4）自耦变压器降压启动控制电路
（5）星形/三角形启动控制电路

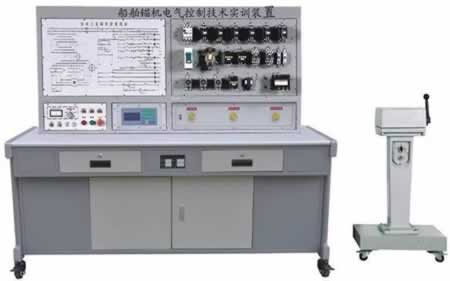

TRYCBK-02船舶电力拖动及电气控制技能实训装置
一、船舶电力拖动及电气控制技能实训装置技术性能
1.输入电源：三相四线（或三相五线）～380V±10%50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3.装置容量：≤1.5kVA
4.重量：300kg
二、船舶电力拖动及电气控制技能实训装置实训项目
1.船舶电力拖动部分
（1）他励直流电动机的起动和反转
（2）直流他励电动机的制动
（3）直流他励电动机的调速
（4）直流他励电动机的机械特性
（5）三相异步电动机的起动和与调速
（6）三相异步电动机的机械特性
（7）三相异步电动机的反转与制动
2.船舶电力拖动低压电气控制
（1）三相鼠笼异步电动机的全压起动控制
（2）三相鼠笼异步电动机的降压起动控制
（3）三相绕线转子异步电动机的起动控制
（4）三相异步电动机制动控制
（5）三相异步电动机调速控制
3.船舶甲板机械电力拖动控制
（1）锚机的电力拖动与控制
（2）锚机控制线路
（3）直流电动起货机控制线路
（4）交流电动起货机控制线路
（5）电动液压起货机控制线路TRYCBK-03船舶绞缆机电气控制技能实训装置

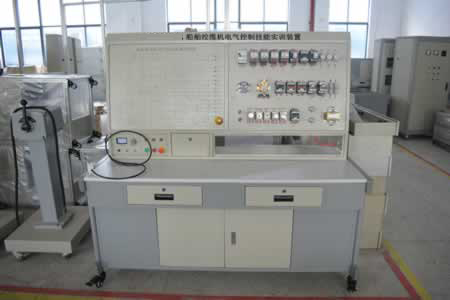

一、船舶绞缆机电气控制技能实训装置概述
船舶绞缆机电气控制技能实训装置”是根据职业院校的船舶电气、船舶电气自动化、船舶机电及相关专业以及各职业鉴定站（所）等单位的船舶电气控制的实训教学、技能要求而研制的。该实训设备均采用工业中通用的电器，不仅可以用于课程演示、电气控制操作，还可以作为船舶电气维修方面的培训考核设备。
二、船舶绞缆机电气控制技能实训装置技术性能
1.输入电源：三相四线（或三相五线）～380V±10%50Hz
2.工作境：温度-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3.装置容量：＜1.5kVA
三、船舶绞缆机电气控制技能实训装置基本配置
本装置由电源控制部分、仪表测量部分、船舶绞缆机电气控制线路、交流三速异步电机、故障设置、排除箱、电源插座等组成。
1.电源控制部分
提供三相交流电源，带有漏电保护功能，并配有一只指针式交流电压表，指示三相电网的线电压。
2.仪表测量部分
提供交流电压表一只、交流电流表一只，用于控制线路测量。
3.船舶绞缆机电气控制线路
提供控制回路所需的按钮、交流接触器、热继电器、变压器、交流电磁阀、时间继电器等元器件。
4.故障设置、排除箱
由“故障设置区”、“故障排除区”、“故障指示区”组成，可任意设置故障，待故障排除后，故障指
示区可自动指示故障排除情况。
四、船舶绞缆机电气控制技能实训装置实训项目
1.熟悉舶常用低压电器的结构、原理
2.船舶绞缆机电气控制线路的分析、调试
3.船舶绞缆机电气控制线路的故障检测
4.船舶绞缆机电气控制线路的故障排除
