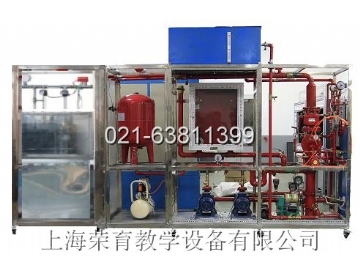

预作用喷淋及消防栓灭火系统实训装置

预作用喷淋及消防栓灭火系统实训装置
  • 型号:TRY-X5
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-X5型预作用喷淋及消防栓灭火系统实训装置

 一、预作用喷淋及消防栓灭火系统实训装置系统功能:
1.具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2.模拟高位水泵本身自带控制器,可实现本地控制,(也可实现与消防报警联动控制)
3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4.喷淋泵和气压罐等关键设备分别采用国內知名品牌设备,稳定型强
5预作用式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证
6气压泵维持干式管网压力气压控制装置,可手自动控制管网压力充压装置
7、消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置,其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备:由水枪、水带、消火栓组成。
8、单出口消火栓、消火栓箱各2个, DN50。锦纶水带:20mm,长度13m,承压能力0.75MPa,水枪:16mm。,同时带标准消防卷盘及20m消防软管。
9、给水管网,由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料,满足消防给水系统规定的承压能力;
10、灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测,并在自动状态下实现对报警输出,声光报警和启动喷淋水泵。(可通过串口和消防联动中心联网监控等功能,同时可实现本地控制和联动控制功能)


预作用喷淋及消防栓灭火系统实训装置

二、预作用喷淋及消防栓灭火系统实训装置实训项目:
1.系统结构与设备认识
2预作用喷淋灭火系统安装与使用
3.预作用喷淋灭火系统伺应状态操作
4.预作用喷淋灭火系统调试
5.火灾探测与火灾报警
6.预作用喷淋灭火操作
7.预作用喷淋灭火监控使用(选做)
8.预作用喷淋系统系统综合操作训练
9.预作用喷淋灭火系统与消防报警系统联动(选做)
10.消火栓灭火原理认识
11.消防火栓控制操作实训
12.消防火栓的灭火演练
13.消防水带的操作演练


模拟消防排烟机通风及消防卷帘门系统
系统由模拟房间配备卷帘门系统和排烟风机系统组成
模拟排烟系统
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
模拟卷帘门
在火灾发生时起防火分区隔断作用,在火灾发生时,感烟探测器报警,火灾信号送到卷帘门控制柜,控制柜发出启动信号,卷帘门自动降到设定的位置(特殊部位的卷帘门一降到底),如果感温探测器报警,卷帘门才降到底。
技术参数:
 电压:AC220±10% 50Hz
   保护:具有漏电保护装置
   环境温度:+4℃~+45℃
   装置容量:<1000W
   外形尺寸:700mm×550mm×1800mm
操作实训:
1、 消防排烟系统的认识
2、消消防卷帘门系统的认识
3 、消防排烟系统的手动操作
4、消消防卷帘门系统的手动操作
5、消防排烟系统的自动操作
6、消消防卷帘门系统的自动操作
7、消防排烟系统与操联动中心的操作
8、消消防卷帘门系统与联动中心的操作

模拟消防排烟机通风及消防卷帘门系统
系统由模拟房间配备卷帘门系统和排烟风机系统组成
模拟排烟系统
消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
模拟卷帘门
在火灾发生时起防火分区隔断作用,在火灾发生时,感烟探测器报警,火灾信号送到卷帘门控制柜,控制柜发出启动信号,卷帘门自动降到设定的位置(特殊部位的卷帘门一降到底),如果感温探测器报警,卷帘门才降到底。
技术参数:
 电压:AC220±10% 50Hz
   保护:具有漏电保护装置
   环境温度:+4℃~+45℃
   装置容量:<1000W
   外形尺寸:700mm×550mm×1800mm
操作实训:
  1、 消防排烟系统的认识
2、消消防卷帘门系统的认识
3 、消防排烟系统的手动操作
4、消消防卷帘门系统的手动操作
5、消防排烟系统的自动操作
6、消消防卷帘门系统的自动操作
7、消防排烟系统与操联动中心的操作
8、消消防卷帘门系统与联动中心的操作
