建筑群设备间光纤传输系统实训装置

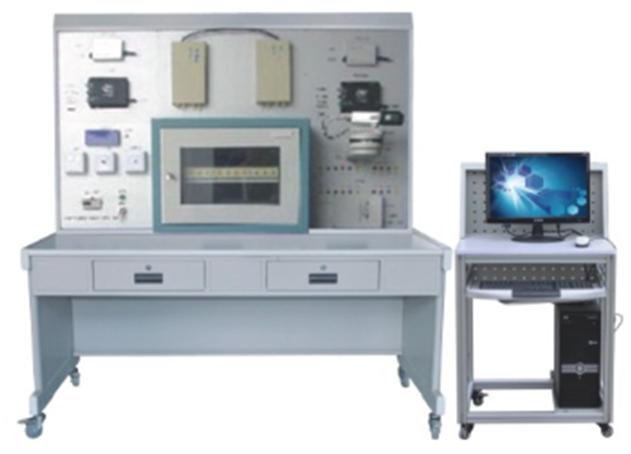

TRYB-03建筑群设备间光纤传输系统实训装置

一、建筑群设备间光纤传输系统实训装置实训功能：

TRYB-03建筑群设备间光纤传输系统实训装置能进行光端机的视频和反向数据传输以及收发器的网络传输演示，能进行各种器材如光配线架、光模块和面板的安装与使用、能进行跳线的测试及使用的训练，能进行光端机和收发器的安装、连接与使用的实验，能进行视频采集卡、解码器、云台和摄像机的连接与操作实验，能进行视频采集卡软件的操作训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中的综合布线系统实训装置联网进行各种综合实训。

二、建筑群设备间光纤传输系统实训装置组成

建筑群设备间光纤传输系统实训装置主要由光端机、收发器、熔接合、视频源、控制源、等来完成任务的，单独联接模拟整个光纤的传输过程，本设备可与其它视频源进行传送，资料传送、扩展功能非常用强大。可与本公司综合布联机综实训。测试布线能力，培育调试设计布线等综合性人才。

光缆传输系采用了标准单元光缆连接器,连接器端接于光缆交接单元，陶瓷头的连接保证每个连接点的衰减不大于0.4dB。塑料头的连接器每个连接点的衰减不大于0.5dB。

综合布线系统采用光纤直径62.5μm光纤包层直径125μm的缓变增强型多模光缆，标称波长为850nm；采用标称波长为1310nm单模光缆。光缆数字传输系统的数字系列比特率符合国家标准GB4110－83《脉冲编码调制通信系统系列》的规定。数字接口特性,符合国家标准GB7611－87《脉冲编码调制通信系统网络数字接口参数》的规定。

（1）光纤收发器：信号的传送与收发，单模传输距离最远可达120公里

（2）光端机：电信号的处理以光信号传送，视频数字光端机，兼容PAL、SECAM或NTSC等多种制式，可在一芯多模或单模光纤上传输1路单向视频＋4路双向数据＋4路双向音频。

（3）光纤插座：联接线线路的标准端口

三、建筑群设备间光纤传输系统实训装置系统技术指标：

工作电压：单相三线220V±5%50Hz

建筑群设备间光纤传输系统实训装置实训功能：整机容量：＜100W

外型尺寸：150×70×180cm3

安全保护：具有漏电自动保护装置

故障设置：具有故障设置系统

四、建筑群设备间光纤传输系统实训装置实训项目
