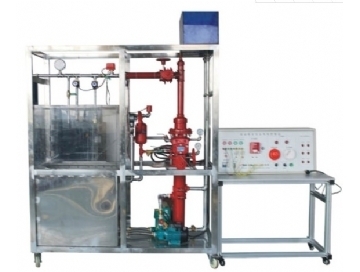

湿式自动喷水灭火演示系统

湿式自动喷水灭火演示系统
  • 型号:TRY-X3A
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRY-X3A 湿式自动喷水灭火演示系统

一、湿式自动喷水灭火演示系统系统特点

1.具有试验性喷淋启动功能,当自动控制系统出现火灾时,可手动启动喷淋泵

2.本身自带控制器,可实现本地控制,也可实现消防报警联动控制

3.模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化

4.喷淋泵和气压罐等关键设备分别采用标准供压设备,稳定型强

5.湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

二、湿式自动喷水灭火演示系统技术参数

1.输入电源:单相三线~220V±10%

2.环境温度:+4℃~+45℃

3.装置容量:<3KVA

4.外形尺寸:1680X700X1800MM

5.控制台尺寸:1200mm×680mm×1350mm

6.安全保护:具有漏电自动保护装置

三、湿式自动喷水灭火演示系统实训项目

1.系统结构与设备认识

2.喷淋灭火系统安装与使用

3.喷淋灭火系统伺应状态操作

4.喷淋灭火系统调试

5.火灾探测与火灾报警

6.喷淋灭火操作

7.喷淋灭火监控使用

8.喷淋系统系统综合操作训练

9.喷淋灭火系统与消防报警系统联动(选做)

四、湿式自动喷水灭火演示系统基本配置

1.实训台(铁质双层亚光密纹喷塑结构)

桌面为防火、防水、耐磨高密度板,结构坚固,造型美观;实训台设有一个故障门,可用于设置故障等,实训桌还设有四个万向轮(带锁紧功能),便于移动和固定,有利于实训室布局。

2.灭火控制柜

灭火控制柜由电源开关、电压源指示、状态指示灯(烟感探测器、水流指示器、信号碟阀、压力开关)、声光报警器、手动控制装置等部分组成,可以完成喷淋灭火系统的电源控制、状态指示、火灾报警、自动灭火、手动灭火控制等功能,同时具有联动控制接口,可以接受其它消防报警系统的联动控制信号

3.喷淋火灾模拟控制

控制台具有火灾模拟和控测器报警火灾模拟功能,能完成手动状态下火灾发生时的报警状态,采用可重量复演示教学的电磁阀,能完成自动状态下火灾发生时的报警状态。

4.喷淋灭火系统模型

模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,可以模拟大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。

故障设置单元

控制设置有模拟故障开关,或以进行模拟线路故障,并行排故障演示。

五、湿式自动喷水灭火演示系统主要设备参数:

喷淋水泵:数量1台 功率 750W 扬程:30米 流量:8立方米/小时

高位水泵模拟气压罐:数量1台 容积50升,功率 750W 扬程:30米,0.3MP

湿式报警阀:数量1台 口径:Ф100mm 额定工作压力1.2MPa

玻璃球喷头:数量至少6个 68℃温级

水流指示器:数量至少2个 灵敏度15L-37.5L/min

感烟探测器:1个,多线型,报警电流小2MA普通烟雾体浓渡等级

感温探测器:1个,多线型,报警电流小2MA、68℃温级
