普通车床

普通车床
  • 型号:TRY-C6140A(C6240A)
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

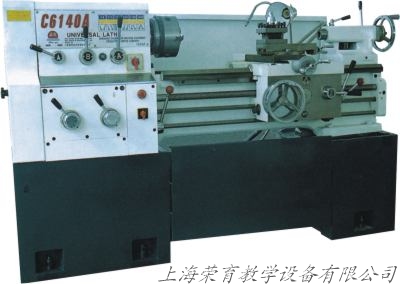

TRY-C6140A(C6240A)普通车床

一、普通车床简介

TRY-C6140A(C6240A)普通车床系列车床用途广泛,主要用于各种回转体零件的外圆、内孔、端面、锥度、切槽及公制螺纹、模数螺纹、径节螺纹等的车削加工,此外还可以用来进行钻孔、铰孔、套料、扩孔、滚花、拉油槽等加工。适合于使用硬质合金刀具对各种黑色金属和有色金属进行强力高速切削。加工精度高(可达IT7级)、操纵方便、造型美观大方。根据中心据不同分500mm、750mm、1000mm、1250mm。C6140A及C6240A技术参数相同,仅外形有所区别。C6240A为马鞍车床,用户根据具体要求选择。

普通车床

二、普通车床主要规格及参数

车床型号

C6140A

C6240A

主机规格

中心高

202mm

床身上最大回转直径

400mm

最大工件长度

1000mm

1250mm

刀架最大行程(纵向)

900mm

1150mm

刀架上最大工件回转直径

240mm

马鞍槽内最大工件回转直径

580mm

花盘前马鞍有效长度

200mm

棒料直径

45mm

主轴

通孔直径

46mm

锥孔

MT6

转速50Hz(60Hz)

25~1600r/min(30~2000r/min)正反各12种

刀架

刀架横向最大行程

240mm

小刀架最大行程

140mm

纵向刻度值

0.5mm/格100mm/r

横刀架刻度值

0.05mm/格4mm/r

小刀架刻度值

0.05mm/格3mm/r

刀架回转角度范围

1/格

主轴中心线至刀具支承面距离

27mm

刀杆截面尺寸(高*宽)

25mm*20mm

纵向进给量

0.04~2.16mm/r138种

横向进给量

0.02~1.08mm/r138种

主轴中心线到方刀架侧面最大距离

205mm

尾座

顶尖套内孔锥度

MT4

顶尖套最大移动量

130mm

横向最大移动量

±10mm

螺纹

公制

0.45~20mm/r30种

英制

80~n/1"35种

模数

0.25~10mm25种

径节

160~DP30种

电机

主电机

YD132M-8/4B5TH3/4.5KW

主电机转速50HZ(60HZ)

750/1500r/min(900/1800r/min)

冷却泵电机

AYB-20TH0.115KW

外形尺寸

长*宽*高

中心距

500mm

1700mm*900mm*1250mm

750mm

1950mm*900mm*1250mm

1000mm

2150mm*900mm*1250mm

1250mm

2350mm*900mm*1250mm

净重

中心距

500mm

1250kg

750mm

1350kg

1000mm

1450kg

1250mm

1550kg

皮带

主传动三角皮带型号规格

A-1950mm

注:C6240A最大工件长度为500mm、750mm和1000mm时,刀架最大行程(纵向)分别为360mm、610mm和860mm。
