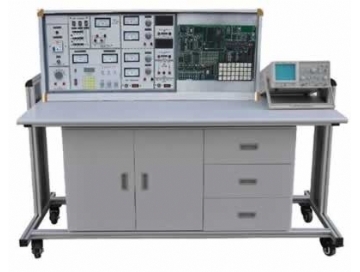

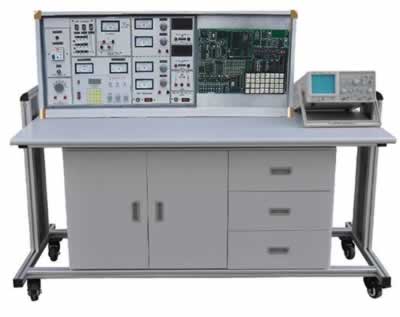

TRY-528I模电数电EDA系统开发综合实验设备

一、模电数电EDA系统开发综合实验设备功能简介:

TRY-528I模电数电EDA系统开发综合实验设备可完成数字电子技术模拟电子技术EDA实验,适合大、中专院校电子课程的实验和毕业设计。

模电数电EDA系统开发综合实验设备

二、模电数电EDA系统开发综合实验设备技术性能:

1、输入电压:交流220V±10%50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1KVA

4、外形尺寸:1600mm×700mm×1200mm

三、模电数电EDA系统开发综合实验设备功能与结构:

(一)实验台部分:

1、电源

1.1电源输入:工作电压220V±5%(50Hz),输入时指示灯亮。

1.2电源输出:有保险丝和漏电保护开关二级保护功能。

A组:低压交流电压3-24V分七档可调,输出电流1.5A。

B组:二组互相独立的0-30V直流稳压电源,内置式继电器自动换档,多圈电位器连续调压,输出电流2A,具有预设式限流保护功能。

C组:低压直流稳压电源,电压+5V,+14V。

D组:单相市电输出,供用户自备仪器使用。

2、函数发生器

2.1波形:输出正弦波、三角波、方波。

2.2频率范围:5Hz-550KHz,有频率表指示。

3、七段译码器及对应译码显示数码管。

4、EDA系统硬件结构及配置:

4.1含有以AT89051为核心的单片机(MPU)最小系统(包括4×4小键盘,RAM62256,液晶显示接口);

4.2构成以PLDIMPU双系统为主要特点的复合型综合电子实验平台,特别适应开设综合电子设计课程;

4.3能完成多个历年全国大学生电子设计竞赛试题;

4.4有16个外I/O接口,适用于扩展实验。

5、单次脉冲:每拨一次钮子开关输出一对正负脉冲。

6、外测交直流二用电流表:精度0.5级,三位半数字式显示,测量范围:0-999mA。

7、外测交直流二用电压表:精度0.5级,三位半数字显示,测量范围:0-99V。

(二)学生实验桌:

一桌二座,桌面中央设置九孔通用电路插板,元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明,内装元件一目了然,盒盖印有永不褪色元件符号,盒盖与盒体采用科学的压卡式结构,维修拆装方便。实验桌左右各有一个柜,柜中存放元器件,中部抽屉存放工具、万用表、导线等。桌面尺寸:160×70cm。

三、模电数电EDA系统开发综合实验设备实验器材配置(以24座为例,详见发货清单)

12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表890B+、39只指针式1.5级直流电流表,25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。

四、用户自备教学器材:双踪示波器(型号不限)、毫伏表、滑线变阻器。

五、模电数电EDA系统开发综合实验设备实验项目:

(一)模电、数电部分:能完成“TRY-530模电数电实验室成套设备”的实验项目。

(二)EDA实验项目(49个实验)

(1)基本实验:

1、七人表决器

2、格管码变换器

3、四位加法器

4、BCD码加法器

5、四位并行乘法器

6、四位并行乘法器

7、触发器

8、用ABEL语言设计74LS160功能模块计数器

9、多模加减计数器

10、可控脉冲发生器

11、简易数码锁

12、英语字母显示电路

13、八位乘法器

14、序列检测器

15、可变模16位加法计数器

16、正负脉宽数控调制发生器

17、秒表

18、键盘扫描实验

(2)数字系统设计:

1、数字钟

2、频率计

3、交通灯

4、乒乓球游戏机

5、数字锁

6、自动电梯

7、出租车计费器

8、抢答器

9、彩灯控制器;

(3)综合电子设计:

1、彩条信号发生器(VGA)

2、RS232通信

3、点阵显示

4、乐曲演奏电路

5、FSK发生器(D/A)

6、数字电压表(A/D);

7、DDS实验

(4)综合电子实验(PLD+单片机综合系统)

1、多功能频率计

2、DDS信号源

(5)扩展实验

1、用液晶显示多功能频率计

2、点阵汉字显示

3、可编程模块器件(PAC)实验

模电数电EDA实验开发系统实验室元器件配置清单(每台)

元件名称

型号

数量

备注

电阻

1

2W

电阻

5.1Ω

2

2W

电阻

1

2W

电阻

10Ω

1

2W

电阻

16Ω

1

2W

电阻

20Ω

1

1W

电阻

30Ω

1

1W

电阻

51Ω

2

1W

电阻

75Ω

1

1W

电阻

100Ω

2

1/8W

电阻

120Ω

1

1/8W

电阻

150Ω

1

1/8W

电阻

200Ω

1

1/8W

电阻

240Ω

1

1/8W

电阻

300Ω

2

1/8W

电阻

330Ω

1

1/8W

电阻

470Ω

1

1/8W

电阻

510Ω

2

1/8W

电阻

620Ω

1

1/8W

电阻

650Ω

1

1/8W

电阻

1K

2

1/8W

电阻

1.5K

1

1/8W

电阻

2K

2

1/8W

电阻

2.4K

2

1/8W

电阻

2.7K

1

1/8W

电阻

3K

2

1/8W

电阻

3.3K

1

1/8W

电阻

3.9K

1

1/8W

电阻

4.3K

1

1/8W

电阻

4.7K

2

1/8W

电阻

5.1K

3

1/8W

电阻

6.8K

2

1/8W

电阻

7.5K

1

1/8W

电阻

9.1K

1

1/8W

电阻

10K

5

1/8W

电阻

13K

2

1/8W

电阻

15K

1

1/8W

电阻

20K

2

1/8W

电阻

30K

1

1/8W

电阻

36K

1

/8W

电阻

39K

1

1/8W

电阻

47K

1

1/8W

电阻

51K

1

1/8W

电阻

68K

1

1/8W

电阻

100K

2

1/8W

电阻

150K

1

1/8W

电阻

200K

2

1/8W

电阻

300K

1

1/8W

电阻

470K

1

1/8W

电阻

510K

1

1/8W

电阻

1M

1

1/8W

电位器

470Ω

1

1/2W

电位器

1K

2

1/2W

电位器

4.7K

1

1/2W

电位器

10K

1

1/2W

电位器

47K

1

1/2W

电位器

100K

1

1/2W

电位器

470K

2

1/2W

电位器

1M

1

1/2W

电解电容

0.1UF

1

16V

电解电容

4.7UF

1

16V

电解电容

10UF

3

16V

电解电容

33UF

1

16V

电解电容

47UF

2

25V

电解电容

100UF

3

35V

电解电容

220UF

1

35V

电解电容

470UF

1

35V

瓷片电容

300P

1

63V

瓷片电容

1000P

2

63V

瓷片电容

4700P

1

63V

瓷片电容

0.01UF

3

63V

瓷片电容

0.1UF

2

63V

瓷片电容

0.47UF

1

63V

瓷片电容

1UF

1

250V

瓷片电容

2UF

1

250V

音频输入变压器

1

音频输出变压器

1

变压器

220/6V.6V.24V

1

8W

电感

1

电感

390UH

1

二极管

4007

4

二极管

2AP9

1

发光二极管

2

稳压二极管

2CW54

2

稳压二极管

2CW76

1

光敏二极管

1

晶振

10M

1

场效应管

3DJ6

1

单结管

BT33

1

晶闸管

KP1

1

三极管

3DG6

2

三极管

3DG12

2

三极管

3AX31

1

三极管

3DA1

1

三端稳压

7805

1

指示灯(信号灯)

1

12V

开关

2

喇叭

8Ω/0.2W

1

继电器

6V

1

直流电表

±100UA

1

直流表

1000UA

1

直流电表

10MA

1

电平开关和逻辑电平指示

2

16位

集成座

14脚

4

集成座

16脚

2

集成座

20脚

1

集成座

28脚

1

集成运放

UA741

2

定时器

NE555

1

功率放大器

LA4101

1

数模转换器

DAC0832

1

模数转换器

ADC0809

1

TTL与非门

74LS00

1

TTL集电极开路与非门

74LS03

1

TTL非门

74LS04

1

TTL与门

74LS08

1

TTL三输入与门

74LS11

2

TTL四输入与非门

74LS20

1

TTL或门

74LS32

1

TTL触发器

74LS74

2

TTL异或门

74LS86

1

JK触发器

74LS112

1

缓冲器

74LS125

1

译码器

74LS138

2

数据选择器

74LS153

1

计数器

74LS160

2

计数器

74LS161

1

D触发器

74LS175

1

加减计数器

74LS192

2

移位寄存器

74LS194

1

计数器

74LS196

3

CMOS与非门

CD4011

1

EDA实验开发系统

1

工具

万用表

MF47

1

数字万用表

DT890B+

1

尖嘴钳

1

电烙铁

2

烙铁架

2

螺丝刀

3

剥线钳

1

连接线

若干

其他

实验台

1台

实验桌

1张

凳子

2张

防腐皮

1块

>>>更多的“模电数电电力拖动实验设备”产品信息
