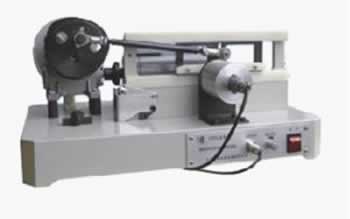

曲柄滑块导杆凸轮组合及机构实训台

曲柄滑块导杆凸轮组合及机构实训台
  • 型号:TRYJX-106
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYJX-106曲柄滑块导杆凸轮组合及机构实训台

(一)曲柄滑块导杆凸轮组合及机构实训台主要技术参数:

角位移传感器:输出电压:0~5V;脉冲数:1000P1支

光电盘:180p

直流电机:125W转速:0-1500rpm

蜗轮减速箱速比:1/10

主轴调速范围:0~150rpm

外形尺寸:500×380×300mm

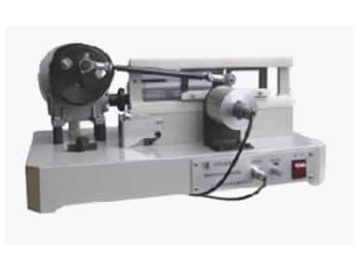

曲柄滑块导杆凸轮组合及机构实训台

(二)曲柄滑块导杆凸轮组合及机构实训台实训内容:

1、滑块线位移、线速度、线加速度等运动特性。

2、摇杆角位移、角速度、角加速度等运动特性。

3、曲柄的转速及回转不匀率。

4、比较曲柄导杆滑块机构与曲柄滑块机构的性能差别。

5、比较曲柄导杆摇杆机构与曲柄摇杆机构的性能差别。

6、曲柄长度、连杆长度都可调整,分析该参数改变,对机构运动特性的影响。

7、等加速凸轮与偏心凸轮直动从动杆运动规律的比较。

8、平底从动杆与滚子从动杆运动规律的差异。

9、各机构的动画效果图及其理论曲线。

10、实测曲线与理论曲线的比较。

(三)曲柄滑块导杆凸轮组合及机构实训台性能特点:

1、该实训设备显著特点是一机多用,采用模块结构,一台设备可实现五种机构的快速拼装及测试(曲柄滑块机构、曲柄导杆滑块机构、曲柄摇杆机构、曲柄导杆摇杆机构、凸轮机构)

2、杆构件的长度可进行无级调节、分析该参数改变对机构运动特性的影响;

3、配备专用的计算机测控软件,功能强大,可实时动态绘制机构运动特性曲线,进行运动模拟仿真,实训数据保存打印,实训报告生成等。

>>>更多的“机械机构传动教学实训台”产品信息
