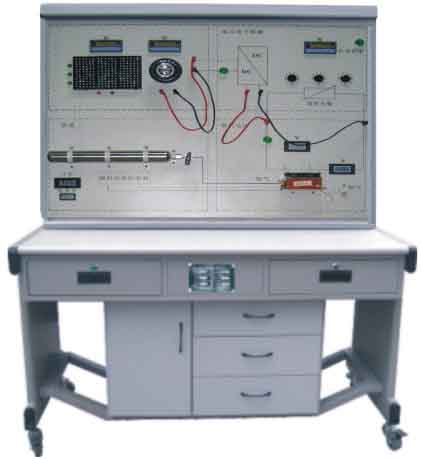

燃料电池教学实训台

燃料电池教学实训台
  • 型号:
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

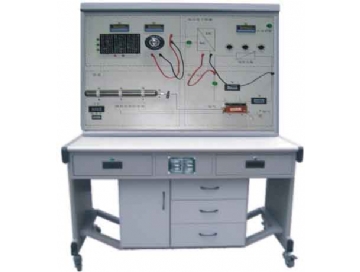

燃料电池教学实训台

燃料电池教学实训台介绍:

燃料电池发电系统控制单元是整个实验装置的核心部分,通过控制燃料电池堆的温度、氢气压力、空气风量和尾气排放,实现燃料电池发电系统的热管理和水管理。针对不同负载,可研究恒电流、恒电压、恒功率、恒电阻等多种方式下的电堆特性,绘制相应的特性曲线。

通过调整和优化控制变量,确定最优操作条件,获得最佳的系统输出性能。针对不同类型电堆,通过比较电堆特性曲线,评价电堆性能。

1、燃料电池发电系统的热管理和水管理

针对风冷型燃料电池堆,通过调节风扇电压,改变风扇转速,控制电堆温度;针对水冷型燃料电池堆,通过调节循环水泵电压,改变冷却水流量,控制电堆温度,实现电堆的热管理。设定电磁阀开闭周期和占空比,调节尾气排放量,控制电堆内部湿度,实现电堆水管理。

2、燃料电池堆的特性研究

应用所提供的线形负载(变阻器)和灯泡负载,通过观察显示仪表,初步了解电堆的电流、电压和功率特性。利用所提供的电子负载,进行恒电流、恒电压、恒功率和恒电阻实验,绘制不同负载变化下的V-I和P-I曲线,研究电堆的输出特性。燃料电池堆V-I曲线绘制,空冷型燃料电池堆V-I曲线。

3、燃料电池堆的性能优化燃料电池教学实训台

调节精密减压阀,控制氢气进气压力;调节风扇电压

外观尺寸:160cm*75cm*150cm

燃料电池教学实训台特点:

1、实现燃料电池系统的电压、电流、功率、氢气流量、氢气压力、电堆温度、风扇电压、环境温度的检测与显示。

2、实现电堆温度和尾气排放控制。

3、制定燃料电池性能测试规则,建立电堆性能评价模型。

4、设计制作全检测型燃料电池性能分析实验系统平台。

5、电堆功率100W,仪表由系统独立12V供电,系统耗氢1.5L/min,Labview显示界面编程。

6、线性负载60W、可选电子负载300W、阻性负载(LED阵列)50W。

燃料电池教学实训台主要实验:

1、线形负载和灯泡负载电堆性能实验

2、恒值负载电堆性能实验

3、不同温度电堆性能曲线实验

4、不同压力电堆性能曲线实验

5、不同尾气排放量电堆性能曲线实验

6、最佳电堆性能曲线实验

7、不同类型电堆性能评价实验
