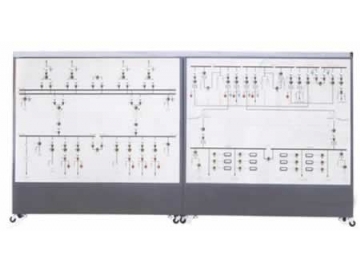

35KV变电站及10KV供配电系统倒闸操作装置

35KV变电站及10KV供配电系统倒闸操作装置
  • 型号:TRYDLX-05
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

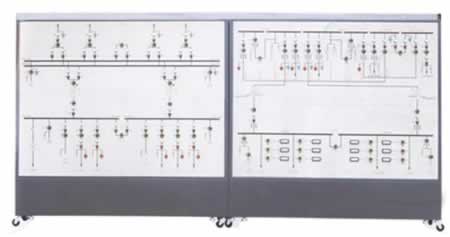

TRYDLX-0535KV变电站及10KV供配电系统倒闸操作装置

1. 供配电系统倒闸操作装置简介

TRYDLX-0535KV变电站及10KV供配电系统倒闸操作装置是针对变电站35KV及10kV倒闸操作而专门研制的实训设备。本系统含有35kV、10kV和0.4kV三个电压等级,35kV具有4路进线,采用双母带联络;10kV则采用单母分段,两入两出,环网供电;0.4kV则采用单母分段,并且有备用发电系统。在此典型35kV变电站模型上,学生可以进行各种工况下的倒闸操作。变电站的电压等级和接线方式也可以根据用户要求设计。本实训系统适合各类职业院校供配电类专业学生倒闸操作实训以及电力公司、职业技能培训部门等机构的员工操作技能培训考核。

2. 供配电系统倒闸操作装置特点35KV变电站及10KV供配电系统倒闸操作装置

(1)元件布置、开关操作等都参考了工程实际,为各专业岗位创造真实的环境。

(2)以单片机和PLC为核心,将开关的组合模块单元化设计,可扩展性强。

(3)配置了有声光系统,可以有效提高实训、考核效果。

(4)配有后台软件,客户可选购实现遥测、遥控。

3. 供配电系统倒闸操作装置性能参数

(1)输入电源:三相五线制380V±10%50Hz

(2)输出电源:

三相四线380V±10%10A50Hz

单相交流220V±10%10A50Hz

4. 供配电系统倒闸操作装置组成

4.1实训桌

实训台采用铁质双层亚光密纹喷塑结构,桌面为防火耐磨高密度板,结构坚固,形状为长方体封闭式结构,造型美观大方,设有抽屉和储物柜,方便各种配件的保存。实训台有四个万向移动轮,其中两个带脚刹,便于移动或固定。

实训台提供35kV、10kV和0.4kV三个电压等级,35kV具有4路进线,双母带联络;10kV则采用单母分段,两入两出,环网供电;0.4kV则采用单母分段,备用发电系统;

5. 供配电系统倒闸操作装置实训内容

(1)系统运行方式切换倒闸操作

(2)线路停电倒闸操作

(3)线路送电倒闸操作

(4)出线开关从运行状态转检修倒闸操作

(5)出线从检修状态转冷备用倒闸操作

(6)出线从冷备用转热备用倒闸操作

(7)出线从热备用转运行倒闸操作

(8)出线从检修转运行倒闸操作

(9)两路进线供电转一路供电倒闸操作

(10)一路进线供电转两路供电倒闸操作

(11)35kV母线从运行状态转检修倒闸操作

(12)35kV母线从检修状态转运行倒闸操作

(13)35kV变压器运行状态转检修倒闸操作

(14)35kV变压器检修状态转运行倒闸操作

(15)10kV母线从运行状态转检修倒闸操作

(16)10kV母线从检修状态转运行倒闸操作

(17)10kV变压器运行状态转检修倒闸操作

(18)10kV变压器检修状态转运行倒闸操作
