电气装配实训台,电气装配实训装置

电气装配实训台,电气装配实训装置
  • 型号:TRYDN-02
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

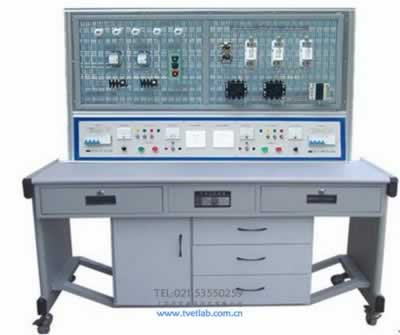

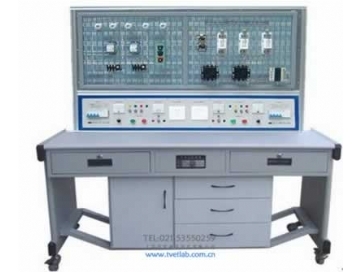

TRYDN-02电气装配实训台,电气装配实训装置

一、电气装配实训台,电气装配实训装置功能简介:

TRYDN-02电气装配实训台,电气装配实训装置由钢板作制作的多功能安装板(网孔板)实训台和电源装置等组成。实训时选择的各种元件、器件和部件,可方便地安装在网孔板上,方便灵活。

根据教学和实训的需要,选择不同的元件、器件和部件,可进行不同课程模块,不同项目的实训,电气装配实训装置适用范围广,可完成的教学内容和实训项目多。使用完毕的元件、器件和部件,从实训台上拆下,集中保管,损坏和丢失少。一个实训场所,可以完成几个专业的教学和实训,经济适用。

实训台配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。灵活、可靠、安全、经济适用,电气装配实训装置的特点。对实训场所不多、教学经费投入受限制的学校,电气装配实训装置是一种理想的职业教育实训教学设备。

二.电气装配实训台,电气装配实训装置设备技术指标电气装配实训台,电气装配实训装置

1. 外型:整体尺寸1632mm×750mm×1638mm;

2. 实训台架的材料:钢板、铝合金结构;

3. 电源:

1)输入:三相AC 380V ±10% 50HZ 三相五线;

2)固定交流输出:三相五线  380V 接插式2组、220V接插式2组。

3)可调直流输出: 0~24V/2A连续可调2组(带有指针电压、指针电流表实时监控电源变化);

4. 接口及仪表:指针式电压表 2 只,时刻监控电网电压变化;

5. 保护:熔断器作短路保护,断路器具有过载保护,漏电开关具有漏电保护功能,漏电保护动作电流≤30mA。

三、电气装配实训台,电气装配实训装置结构功能

本实训台由实训屏(内置电源)、实训桌、实训储物柜三大部分组成。

1.以30mm×30mm成型方钢作为设备主要框架材料;实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接,表面经高温喷塑处理,美观大方且有效起到防锈绝缘的作用;由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构;固定机构的下方是铁制双工位电源箱,每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出;

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制,有效提高绝缘等级;实验桌底部装有至少4个导向轮,方便实训台架移动;

3. 实训储物柜采用标准结构和抽屉式,左侧有3层抽屉,用于存放工具以及实训资料;右侧的双拉门式设计,可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整,外形尺寸为:1300mm×600mm×510mm。

4 网孔板:采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1。5MM,大小774*580MM

四、电气装配实训台,电气装配实训装置参考实训项目

1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转控制线路

19.双重联锁的三相异步电动机正反转控制线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机串电阻降压启动控制线路

23.三相异步电动机能耗制动控制线路

六、参考实训项目所需元器件清单(每组配备清单)

注:本装置每台配两套元器件。

序号

名    称

型号与规格

数   量

1

单相电度表

DD862-2

1

2

单相闸刀开关

HK8

1

3

拉线开关

4A/250V

1

4

平灯头

6A/250V

2

5

园形插座

T3-10

1

6

电流互感器

LQG-0.5

1

7

墙壁开关座



2

8

声控开关

118-B30

1

9

低压断路器

DZ108-20/10

1

10

螺旋式保险盒

RL1-15/3A

3

11

直插式保险盒

RT14-20/2A

2

12

交流接触器

CJX2-0910

3

13

辅助触头

F4-22

3

14

热继电器

R16B-20/3

1

15

通电延时时间继电器

ST3PA-B/380V(0-60S)

1

16

时间继电器座

PF-083A

1

17

3H铁壳按钮



2

18

行程开关

LX9-222

2

19

行程开关

LX9-001

2

20

倒顺开关

K03-15

1

21

日光灯管

Y210RR25/10W

1

22

镇流器

13W

1

23

日光灯座



2

24

大功率电阻



3

25

二极管



1

26

接线端子排

JF5-2.5/5

5

27

G形导轨



1

28

走线槽



2米

29

螺丝



90

30

螺丝刀



2

31

尖嘴钳



1

32

剥线钳



1

33

三相鼠笼异步电动机

380V/Y/△180W

1
