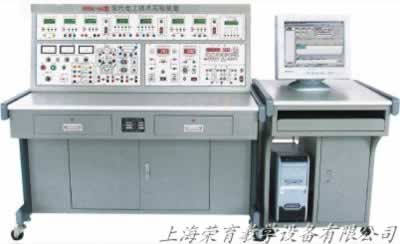

网络型现代电工电子技术实验装置

网络型现代电工电子技术实验装置
  • 型号:TRYDG-04A
  • 品牌:上海荣育
  • 所在地:上海
  • 供货总量:大量供货
  • 发货期限:商定
  • 价格:询价
  • 电话:021-63811399 / 021-53550259
  • 产品详情

TRYDG-04A网络型现代电工电子技术实验装置

功能简介:

TRYDG-04A网络型现代电工电子技术实验装置是在“TRYDG-04网络型现代电工技术实验装置”的基础上增加数字电路和模拟电路实验及相应的教学器材。增加器件为:

(一)SE-22数字电路实验箱

提供数百个高可靠锁紧式防转叠插座,高可靠圆脚集成块插座(8P、14P、16P、20P、28P及40P各若干RYDG-04A网络型现代电工电子技术实验装置个),可靠的镀银长紫铜管(供插电阻、电容、电位器及三极管用)及固定器件(10K多圈电位器1只,100K电位器1只,按钮开关2只以及晶振)等。

(二)SE-23模拟电路实验箱

提供多个高可靠锁紧式防转叠插座,高可靠圆脚集成块插座(8P 2只,14P 1只)、可靠的镀银长紫铜管(供插电阻、电容、电位器及三极管用)、指针式直流毫安表(量程为1mA,内阻为100Ω)及固定元器件(三端稳压块、电容器、信号灯、场效应管、三极管、可控硅,整流桥堆、功率电阻及电位器等)。

网络型现代电工电子技术实验装置

一、网络型现代电工电子技术实验装置实验内容:

(一)电工基本实验

1.基本电工仪表的使用与测量误差的计算

2.减小仪表测量误差的方法

3.仪表(电压表、电流表)量程扩展实验

4.电路元件伏安特性的测绘

5.电位、电压的测定及电路电位图的绘制

6.基尔霍夫定律验证及其故障判断

7.叠加原理验证及其故障判断

8.电压源与电流源的等效变换

9.戴维南定理验证

10.诺顿定理验证

11.最大功率传输条件测定

12.二端口网络实验

13.互易定理实验

14.受控源VCVS、VCCS、CCVS、CCCS的实验研究

15.典型电信号的观察与测量

16.RC一阶电路的响应测试

17.二阶动态电路响应的研究

18.R、L、C元件阻抗特性的测定

19.RC串、并联选频网络特性测试

20.R、L、C串联谐振电路的研究

21.RC双T选频网络

22.电路状态轨迹的观测

23.R、L、C元件特性及交流电参数测定—判断性实验

24.用三表法测量交流电路等效参数

25.正弦稳态交流电路相量的研究

26.互感实验

27.单相铁心变压器特性的测试

28.磁滞回线的观察

29.变压器同名端判断及其应用—设计性实验

30.三相交流电路电压、电流的测量

31.三相电路功率的测量

32.单相电度表的校验

33.功率因数及相序的测量

34.负阻抗变换器及其应用

35.回转器及其应用

(二)继电接触控制实验

1.三相鼠笼式异步电动机

2.三相异步电动机点动和自锁控制

3.三相异步电动机的正反转控制

4.三相异步电动机Y-Δ降压起动控制

5.三相异步电动机能耗制动控制

6.三相异步电动机起动顺序控制

7.C620车床的电气控制线路

(三)数字电路实验

1.TTL集成逻辑门的参数测试。

2.CMOS集成逻辑门的参数测试。

3.TTL集电极开路门与三态输出的应用。

4.与门、或门、异或门逻辑电路测试。

5.半加器、全加器电路实验。

6.RS、D、JK触发器及JK与D触发器的转换电路。

7.计算器。

8.MSI移位寄存器及其应用。

9.译码器及变换方式。

10.数据选择器及逻辑设计。

11.用集成与非门构成单稳态触发器和RC环形多谐振荡器。

12.利用门电路构成编码器、分配器、选择器。

13.组合电路的设计之一。

14.组合电路设计之二———显示电路。

15.同步时序电路的设计

16.计算机时序电路的设计

17.集成定时器测试及应用

18.D/A、A/D转换器。

19.电子秒表———大型综合实验。

20.二极管与门、或门电路

21.三极管"非门"电路

22.三极管"与非门"电路

23.三极管"或非门"电路

24.异步十进制加法计数器

25.异步十进制减法计数器

26.智力竞赛抢答装置———大型综合实验二

……自由设计实验。

(四)模拟电子电路实验

1.常用电子教学仪器的使用。

2.晶体二极管的特性与检测。

3.晶体三极管的输入、输出特性。

4.晶体管共射极单管放大器。

5.射极耦合触发器。

6.RC耦合两级放大器。

7.负反馈对放大器性能的影响。

8.场效应管放大器。

9.差动放大电路。

10.运算放大器指标测试。

11.集成运算放大器的基本应用(多种模拟运算电路)

12.RC正弦波振荡器———集成运算放大器非线性应用一

13.方波发生器———集成运算放大器非线性应用二

14.三角波和方波发生器——集成运算放大器非线性应用三

15.LC正弦波振荡器

16.变压器耦合推换功率放大器。

17.OTL功率放大器。

18.集成功率放大器。

19.电压—-频率转换电路。

20.单相半波、全波、桥式整流电路。

21.串联型晶体管直流稳压电源(设计性实验)

22.集成直流稳压电源。

23.单结晶管特性。

24.单结晶体管触发电路。

25.晶闸管间单测试。

26.晶闸管可控整流电路(综合性实验)

27.函数信号发生器的组装与调试(综合性实验)

28.万用表的设计与调试(综合性实验)

29.电子门铃电路———趣味性应用实验一

30.电子报警电路———趣味性应用实验二

31.光控简易灯自动开关电路———趣味性应用实验三

32.电子催眠器———趣味性应用实验四

33.温控电路———趣味性应用实验五

二、网络型现代电工电子技术实验装置配置清单(每台)

序号

编号

名称

数量

1

SE-01

SE-02

电源仪器控制屏、实验桌

1套

2

SE-11

电路基础实验(一)

1件

3

SE-12

电路基础实验(二)

1件

4

SE-13

电路基础实验(三)

1件

5

SE-14

电路基础实验(四)

1件

6

SE-15

电路基础实验(五)

1件

7

SE-16

电路基础实验(一)

1件

8

SE-17

电路基础实验(二)

1件

9

SE-17A

电路基础实验(三)

1件

10

SE-18

磁路与变压器应用实验

1件

11

SE-19

元件箱

1件

12

SE-20

三相电容箱

1件

13

SE-22

数字电路实习箱

1件

14

SE-23

模拟电路实习箱

1件

15

SE-24

继电接触控制(一)

1件

16

SE-25

继电接触控制(二)

1件

17

三相鼠笼电动机(△380V)

1台

18

数据采集器

1套

19

高可靠护套结构手枪插实验连接线及配件

1套
